1.คําแนะนํา

อุปกรณ์นี้เป็นเครื่องสวิตชเตอร์เมทริกซ์ UHD HDMI ที่มีประสิทธิภาพสูง มีทางเข้า 8x HDMI และทางออก 9x HDMI

และ 3.5mm LR ภายนอกเสียงเข้าสามารถใส่ในกระแสการเข้า HDMI ที่ตรงกัน

สําหรับ IN1-4 และ OUT1-4

2คุณสมบัติสําคัญ:

• รองรับ HDMI 2.0/HDCP 22
• สนับสนุน HDMI audio extract
• รองรับการใส่เสียง LR ภายนอกบนกระแส HDMI
• แมตริกซ์ IR การสนับสนุน (เพียง IN1-4 และ OUT1-4)
• การสนับสนุนการจัดการ EDID
• รูปแบบการทดสอบสนับสนุน
• รองรับ 4K-HANDLE (4K/1080P) เพื่อให้ตรงกับเครื่องแสดงต่าง ๆ
• แผนหน้า ระยะไกล RS232 ระบบควบคุมอีเธอร์เน็ต/เว็บ
• 6x6 8k 8x8 Hdmi แมตริกซ์สวิตชเตอร์ Hdmi แมตริกซ์ 18 Gbps

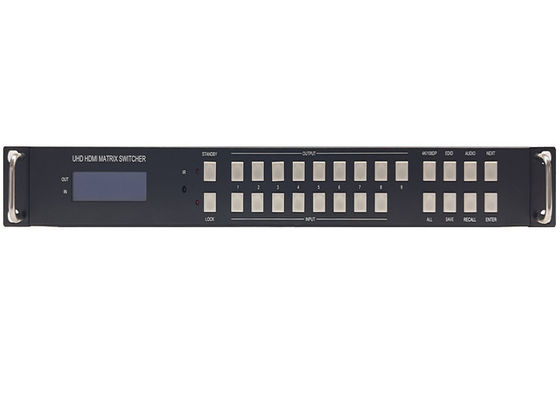

2แผ่นหน้า

• กด STANDBY และถือไว้ 3 วินาที เพื่อให้เครื่องสวิตช์เข้าสู่สภาวะการรอหรือปล่อย
• กด LOCK และถือไว้ 3 วินาที เพื่อล็อคหรือเปิดปุ่มด้านหน้า
• กด Output n + Input m + ENTER

• เปลี่ยน matrix input m เป็น output n

• กด ALL + INPUT m + ENTER

• เปลี่ยน input m ไปยัง output ทั้งหมด

• กดปุ่ม SAVE + OUTPUT n

• เก็บฉากทางปัจจุบันเป็นฉาก n

  จํานวนฉากที่เหลือสูงสุดคือ 8 ฉาก

• กด AUDIO + INPUT m + NEXT + ENTER

• ปรับแต่งการเลือกเสียงสําหรับ INPUT m

  ตัวเลือกการเลือกเสียงสําหรับทุกช่องทางเข้า ดังนี้

  L/R, EMBEDED

  กรุณาดูคําอธิบายของแผ่นหลัง สําหรับการเลือกเสียงรายละเอียด

•

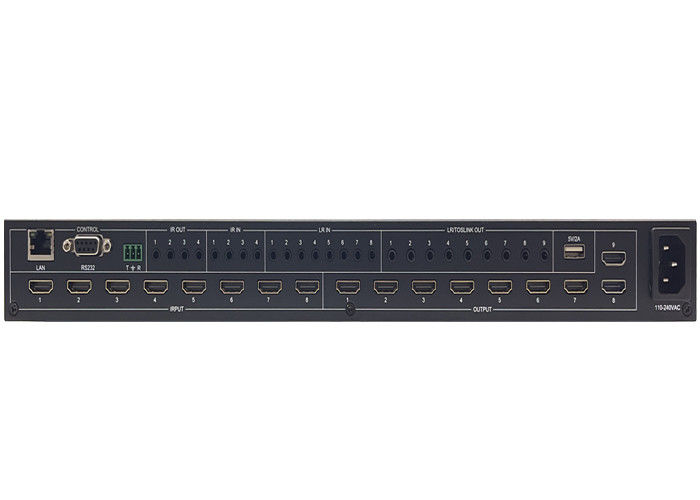

3แผ่นหลัง

• LAN ((10M / 100M), RS232 (DB9 และ Phoenix เครื่องเชื่อม) ใช้สําหรับการควบคุม PC
• สนามทางเข้าเสียงแบบแอนาล็อก 3.5 มม.

หาก HDMI 1 แหล่งเสียงถูกเลือกด้วย L / R, แล้ว AUDIO อานาล็อก IN LR1 (มีเสื้อ ф3.5mm)

จะได้รับการเลือกเพื่อแทนเสียงที่ฝังของ HDMI input 1 ธรณีข้อมูล

แหล่งเสียงถูกเลือกด้วย EMBEDDED, แล้วจะใช้เสียงที่ฝังในเดิมของข้อมูล

HDMI 1 เป็นกระแสข้อมูลเสียง ถ้าทางเข้าเป็นสัญญาณ DVI ไม่ว่าจะตั้งยังไง

ระบบจะได้รับข้อมูลเสียงแบบแอนาล็อกภายนอก

4.แผนภูมิการเชื่อมต่อ6x6 8k 8x8

Hdmi Matrix Switcher Hdmi Matrix 18 Gbps:
