รายละเอียดสินค้า:
|
| สอดคล้องกับ HDCP: | HDCP 2.2 / 1.x | แบนด์วิธของวิดีโอ: | 594MHz / 18Gbps |
|---|---|---|---|
| Video Resolution: | 480i ~ 1080p 50/60Hz, 4Kx2K@24/30Hz, 4K2K@60Hz | รูปแบบเสียง HDMI: | LPCM 7.1CH, Dolby TrueHD และ DTS-HD Master Audio |
| อินพุต: | 4×HDMI Type A [19-pin female] 1×IR Receiver Window 1×Micro USB | ผลลัพธ์: | 4×HDMI Type A [ตัวเมีย 19 พิน] |
| ที่อยู่อาศัย: | ตู้โลหะ | สี: | สีดำ |
| ขนาด: | 220มม.(ก)×205มม.(ล)×19มม.(ส) | น้ำหนัก: | 535ก |
| พาวเวอร์ซัพพลาย: | อินพุต: AC100~240V 50/60Hz เอาต์พุต: DC 12V/2.5A (มาตรฐานสหรัฐอเมริกา/สหภาพยุโรป, ได้รับการรับรอง CE | Power Consumption: | 11.04W |
| อุณหภูมิในการทำงาน: | 0°C ~ 40°C / 32°F ~ 104°F | อุณหภูมิในการจัดเก็บ: | -20°C ~ 60°C / -4°F ~ 140°F |
| ความชื้นสัมพัทธ์: | 20~90% RH (ไม่ควบแน่น) | ||
| เน้น: | 4x4 Video Switcher,18Gbps 4k HDMI Switcher,594MHz 4x4 Video Switcher |
||

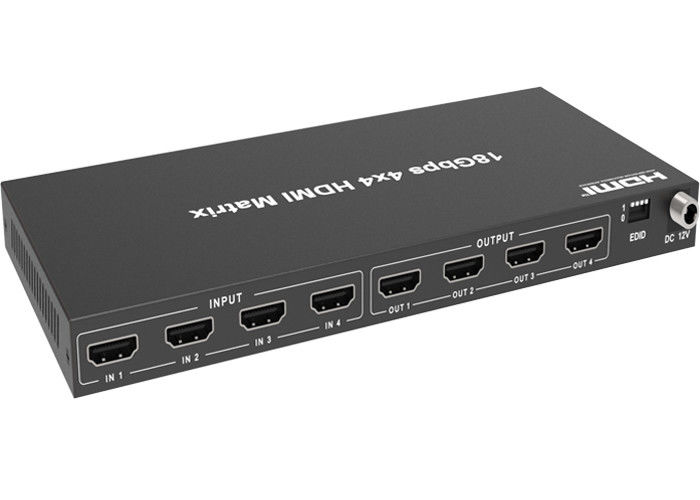

18Gbps 4k Hdmi Video 4x4 Matrix Switcher
594MHz 18Gbps 4k HDMI HDCP 2.2 4x4 Video Switcher ตู้โลหะ
1. บทนำ
4x4 HDMI Matrix รองรับการส่งสัญญาณวิดีโอ (สูงสุด 4K2K@60Hz YCbCr 4:4:4) พร้อมเสียงดิจิตอลหลายช่องสัญญาณจากสูงสุดสี่ช่องสัญญาณ
ความละเอียดสูงถึงสี่เอาต์พุต HDMIแต่ละเอาต์พุตรองรับฟังก์ชันดาวน์สเกลเลอร์สามารถแสดงหน้าจอเดียวกันหรือต่างกันบนจอแสดงผลสี่จอ (ผู้ใช้สามารถเลือกหน้าจอแสดงผลสำหรับแหล่งสัญญาณใดก็ได้)นอกจากนี้ ผลิตภัณฑ์ยังมีโหมดการกระจายและโหมดการสลับ
2. คุณสมบัติ
☆รองรับ HDCP 2.2
☆ สูงสุด 4K2K@60Hz พร้อม 24 บิต RGB/YCbCr 4:4:4
☆ HDR, HDR10, HDR10+, Dolby Vision พาสทรู
☆ รองรับ LPCM 7.1CH, Dolby TrueHD และ DTS-HD Master Audio
☆ รองรับ 4K -> 1080P Downscaler
☆ รองรับการจัดการ EDID ขั้นสูง
☆ การควบคุมที่ยืดหยุ่นผ่านแผงควบคุมหรือรีโมทคอนโทรล IR
3. เนื้อหาของแพ็คเกจ
① เมทริกซ์ HDMI 1×4×4
② อะแดปเตอร์เพาเวอร์ 1× 12V/2.5A
③ 1× Matrix IR รีโมทคอนโทรล
④ 1 × คู่มือผู้ใช้
⑤ 2× หูยึด
4. การควบคุมการทำงานและฟังก์ชั่น
แผงด้านหน้า
|
เลขที่. |
ชื่อ |
คำอธิบายฟังก์ชัน |
|
1 |
หน้าจอ OLED |
แสดงสถานะการสลับเมทริกซ์, พอร์ตอินพุต / เอาต์พุต, EDID, อัตราบอด, ที่อยู่ IP |
|
2 |
ไฟ LED |
ไฟ LED จะสว่างเป็นสีเขียวเมื่อผลิตภัณฑ์เชื่อมต่อกับแหล่งจ่ายไฟ และสีแดงเมื่อผลิตภัณฑ์อยู่ในโหมดสแตนด์บาย |
|
3 |
ปุ่มอินพุต / เอาท์พุต |
คุณต้องกดปุ่มเอาต์พุต (1~8) ก่อน จากนั้นจึงกดปุ่มอินพุต (1~8) เพื่อเลือก แหล่งอินพุตสำหรับพอร์ตเอาต์พุต |
|
4 |
เมนู / ป้อน / ขึ้นลง |
①ตรวจสอบ EDID:บนหน้าจอแสดงผล OLED เริ่มต้น ให้กด ปุ่ม "เมนู" เพื่อเข้าสู่อินเทอร์เฟซสถานะการสลับเมทริกซ์ จากนั้นกดปุ่ม “ขึ้น/ลง” เพื่อตรวจสอบข้อมูล EDID ปัจจุบันของพอร์ตอินพุต HDMI แต่ละพอร์ต ②แก้ไข การตั้งค่า:บนหน้าจอแสดงผล OLED เริ่มต้น ให้กด ปุ่ม “เมนู” เพื่อเข้าสู่อินเทอร์เฟซการตั้งค่า EDID กด ปุ่ม “UP/DOWN” เพื่อเลือก EDID ที่ต้องการ แล้วกดปุ่ม “ENTER”พร้อมต์ "คัดลอกไปยังอินพุต :" จะปรากฏขึ้นจากนั้นกดปุ่ม “ขึ้น/ลง” เพื่อเลือกพอร์ตอินพุตที่คุณต้องการตั้งค่า แล้วกดปุ่ม “ENTER” อีกครั้งเพื่อยืนยัน ③การตั้งค่าอัตราการรับส่งข้อมูล:บนหน้าจอแสดงผล OLED เริ่มต้น กดปุ่ม “เมนู” เพื่อเข้าสู่อินเทอร์เฟซอัตรารับส่งข้อมูล และ กดปุ่ม “ขึ้น/ลง” เพื่อเลือกอัตราบอดที่ต้องการ จากนั้นกดปุ่ม “ENTER” เพื่อยืนยันการตั้งค่า ④ตรวจสอบที่อยู่ IP:บนหน้าจอแสดงผล OLED เริ่มต้น กดปุ่ม "เมนู" เพื่อเข้าสู่อินเทอร์เฟซ IP จากนั้นกด ปุ่ม “ขึ้น/ลง” เพื่อตรวจสอบที่อยู่ IP ปัจจุบันการกดปุ่ม “เมนู” อีกครั้งจะกลับสู่สถานะการแสดงผล OLED เริ่มต้น |
|
5 |
ปุ่มเพาเวอร์ |
กดปุ่ม POWER ค้างไว้ 3 วินาทีเพื่อเข้าสู่ โหมดสแตนด์บาย จากนั้นกดสั้น ๆ เพื่อปลุกอุปกรณ์ |
|
6 |
หน้าต่าง IR |
หน้าต่างตัวรับสัญญาณ IR จะรับสัญญาณ IR ระยะไกลจากผลิตภัณฑ์นี้เท่านั้น |
|
7 |
ปุ่มล็อค |
กดปุ่ม LOCK สั้นๆ เพื่อล็อคปุ่มที่แผงด้านหน้า (ยกเว้นปุ่มเปิด/ปิด);กดอีกครั้งเพื่อปลดล็อก |
แผงด้านหลัง
|
เลขที่ |
ชื่อ |
คำอธิบายฟังก์ชัน |
|
1 |
IR EXT |
หากหน้าต่างตัวรับสัญญาณ IR ของยูนิตถูกปิดกั้นหรือติดตั้งยูนิตในพื้นที่ปิดจากระยะสายตาอินฟราเรด สามารถเสียบสายเคเบิลตัวรับสัญญาณ IR เข้ากับพอร์ต “IR EXT” เพื่อรับสัญญาณ IR ระยะไกล |
|
2 |
ซ้าย/ขวา ออก(1-8) |
พอร์ตเอาต์พุตเสียงอะนาล็อก เชื่อมต่อกับเครื่องขยายเสียงหรือลำโพงผ่านสายสัญญาณเสียง 3.5 มม. |
|
3 |
เล้าโลม (1-8) |
พอร์ตเอาต์พุตเสียงโคแอกเชียล เชื่อมต่อกับอุปกรณ์เอาต์พุตเสียง เช่น เครื่องขยายเสียงผ่านสายโคแอกเชียล |
|
4 |
พอร์ต TCP/IP |
พอร์ตควบคุม TCP/IP เชื่อมต่อกับพีซีหรือเราเตอร์ด้วยสายเคเบิล RJ45 |
|
5 |
พอร์ต RS-232 |
เชื่อมต่อกับพีซีหรือระบบควบคุมด้วยสายเคเบิล D-Sub 9 พินเพื่อส่งคำสั่ง RS-232 |
|
6 |
จีเอ็นดี |
เชื่อมต่อตัวเรือนกับพื้น |
|
7 |
พอร์ตอินพุต (1-8) |
พอร์ตอินพุต HDMI เชื่อมต่อกับอุปกรณ์ต้นทาง HDMI เช่น DVD หรือ set-top box ด้วยสาย HDMI |
|
8 |
พอร์ต OUTPUT (1-8) |
พอร์ตเอาต์พุต HDMI เชื่อมต่อกับอุปกรณ์แสดงผล HDMI เช่น ทีวีหรือจอภาพด้วยสาย HDMI |
|
9 |
ไฟฟ้ากระแสตรง 12V |
เชื่อมต่อกับอะแดปเตอร์ไฟ 12V/5A |
