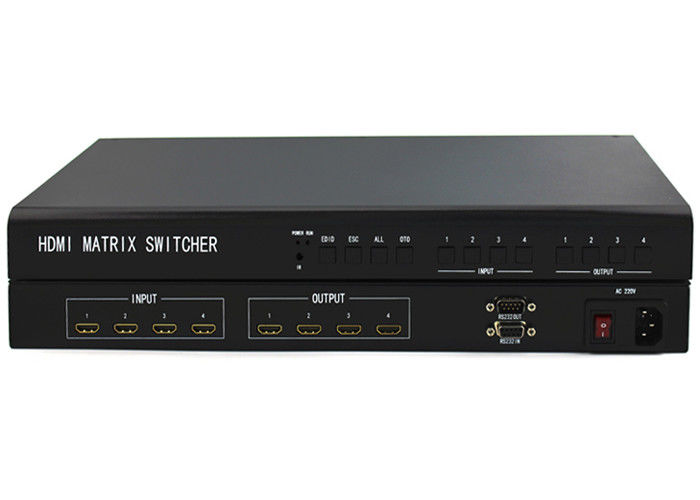

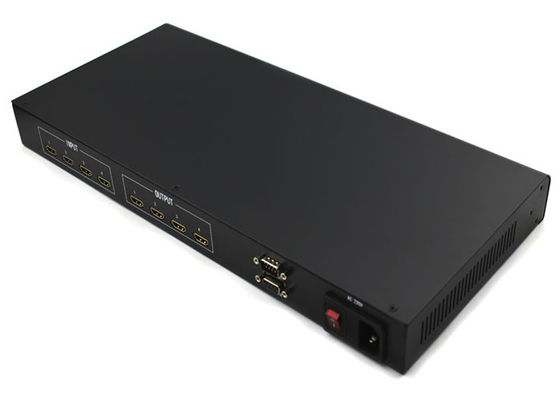

4x4 เมทริกซ์ HDMI ที่ไร้รอยต่อ

สวิตช์เมทริกซ์ 4x4 HDMI

I. บทนำ

นี่คือเมทริกซ์ HDMI ประสิทธิภาพสูงที่มีอินพุต HDMI สี่ช่องและเอาต์พุตสี่ช่องอนุญาตให้ใช้แหล่งใด ๆ (เครื่องเล่น Blue-Ray, เครื่องเล่น HD DVD,

เครื่องรับสัญญาณดาวเทียม ระบบเกม ฯลฯ) เพื่อแสดงบนจอแสดงผลทั้งสี่จอพร้อมกัน และรองรับ 4K×2K, 3D, Deep Color

ด้วยแบนด์วิธ 2 3Gbps และคุณสมบัติเพิ่มเติมของมาตรฐาน HDMI ล่าสุด คุณจึงมั่นใจได้ถึงการกระจายสัญญาณ HDMI ที่ยอดเยี่ยม

ครั้งที่สองคุณสมบัติ

1. รองรับความละเอียดการแสดงผลสูงสุด 4K x 2K@30Hz,1080P@120Hz และ 1080P 3D@60Hz 2. รูปแบบวิดีโอ 3D HDMI 1.4a

สนับสนุน.3. รองรับวิดีโอ 3D รวมถึง Frame Packing สำหรับรูปแบบ 3D ทั้งหมดสูงสุด 297MHz TMDS clock4. รองรับลึก

สีได้ถึง 48 บิตต่อพิกเซล5. รองรับ HDCP 1.4 (INPUT), รองรับโปรโตคอล HDCP v1.4a (OUTPUT)6. รองรับ

การรับข้อมูลเสียงใดๆ ที่เป็นไปตามข้อกำหนด HDMI 1.4 เช่น โฆษณา L-PCM ที่สูงถึง 192kHz, เสียงที่บีบอัด (IEC 61937), DSD, DST, DTS และ HBR7. การวัดสีเต็มรูปแบบ ได้แก่ sYCC601, Adobe RGB, Adobe YCC601, xvYCC

ช่วงสีที่ขยาย3 8. ทำงานสำหรับความถี่สัญญาณนาฬิกา TMDS สูงถึง 300MHz

สาม.บรรจุุภัณฑ์

HDMI เมทริกซ์ ------------------------------------------------ --------- 1 ชิ้น

อะแดปเตอร์ไฟฟ้า ------------------------------------------------ -------- 1 ชิ้น

คู่มือการใช้งาน ------------------------------------------------ ---- 1 ชิ้น

รีโมท------------------------------------------------ ---------1 ชิ้น

สายเคเบิลอนุกรม RS232---------------------------------------------- ----- 1 ชิ้น

IV.ข้อมูลจำเพาะ

1. แบนด์วิธความถี่ :297MHZ[10.2Gbps]

2. พอร์ตอินพุต:4 x พอร์ตอินพุต HDMI หญิง

3. พอร์ตเอาต์พุต:4 x พอร์ตเอาต์พุต HDMI หญิง

4. พาวเวอร์ซัพพลาย :ไฟฟ้ากระแสตรง 12V, 2.5A

5. แบบจำลองร่างกายมนุษย์ป้องกัน ESD:± 8kV (การคายประจุในช่องว่างอากาศ) ± 4kV (การคายประจุแบบสัมผัส)

6. ขนาด (มม.) :1 15(กว้าง) X 270 (ลึก) X 45 (สูง)

7. น้ำหนัก :(ช) 900

8. อุณหภูมิในการทำงาน :0°C ~ 40°C / 32°F ~ 104°F

9. อุณหภูมิในการจัดเก็บ :-20°C ~ 60°C / -4°F ~ 140°F

10. ความชื้นสัมพัทธ์ :20 ~ 90% RH (ไม่ควบแน่น)

11. การใช้พลังงาน :(สูงสุด) 20W

Ⅴ: การใช้พื้นที่แอปพลิเคชัน :
