3x4 2x4 3x3 Hdmi 4k Quad Video Wall Processor พร้อม 4 ทางเข้า 12 ทางออก

วิธีการให้เกิดการแสดงจากจุดหนึ่งไปยังจุดหนึ่ง ด้วยแผ่น LED

ขั้นตอนที่ 1, ติดต่อสายการเข้าระหว่างแหล่งและพอร์ตการเข้าหนึ่งของสวิตชเตอร์เมทริกซ์

ขั้นตอนที่ 2, ติดต่อสายออกระหว่างแผ่น LED และจุดออกหนึ่งของเครื่องสวิตชเตอร์เมทริกซ์

ขั้นตอนที่ 3, อ่าน EDID ของแผ่น LED ด้วยเครื่องมือ PC และดาวน์โหลด EDID นี้ไปยังพอร์ต input ของสวิตชเตอร์เมทริกซ์

ขั้นตอนที่ 4, กําหนดความละเอียดการออกของพอร์ตการออกนี้เป็น AUTO, หรือ USER. เมื่อตั้ง USER, จําเป็นต้องตั้งค่าผู้ใช้การกําหนดความละเอียดแรก,และทําให้ความละเอียดที่กําหนดโดยผู้ใช้งาน ให้ตรงกับความละเอียดทางกายภาพของแผ่น LED อย่างสมบูรณ์แบบ

1.การจัดวางแผ่น

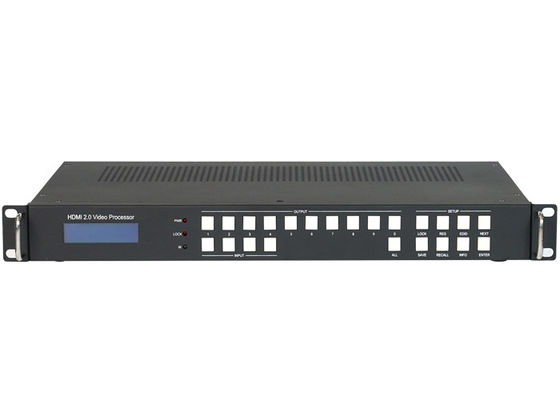

2.1 ดูด้านหน้า

• หน้าจอแสดง LCM: แสดงสถานะการนําทางของช่องทางแต่ละช่องทางในเมทริกซ์
• OUT SELECT:12...90, ALL
• เลือก: 1, 2, 3, 4

กด OUTPUT m +INPUT n +ENTER เปลี่ยน input n เป็น output m

• ปุ่ม ALL: กด ALL + INPUT n + ENTER, เปลี่ยน input n ไปยัง port การออกทั้งหมด
• ปุ่มล็อค: ยึดปุ่มนี้นานกว่า 3 วินาที ปุ่มด้านหน้าทั้งหมดจะล็อคและจะไม่ทํางาน ยึดมันนานกว่า 3 วินาทีอีกครั้ง, ปลดล็อค
• กดปุ่ม RES + OUTPUT m + NEXT + ENTER พร้อมแนวทางการแสดงหน้าจอ LCM เพื่อเปลี่ยนความละเอียดการออกของ OUTPUT m
• กดปุ่ม EDID + INPUT n + NEXT + ENTER พร้อมแนวทางของหน้าจอ LCM เพื่อเปลี่ยนโหมด EDID ของ INPUT n
• ปุ่ม SAVE: กด SAVE+ OUTPUT m + ENTER, เก็บการเดินเส้นและการจัดวางหน้าจอปัจจุบันไปยังฉาก m
• ปุ่ม RECALL: กด RECALL+ OUTPUT m + ENTER, สถานที่การตัก m สําหรับการแสดงปัจจุบัน
• ปุ่ม INFO: กดปุ่ม INFO อย่างต่อเนื่อง แผ่น LCD หน้าจะลุปแสดง IR ON / OFF,RS232 Baud Rate และปริมาตร IP เป็นต้น
• IR: เครื่องรับ IR สามารถปิดการใช้ได้ด้วยคําสั่ง RS232
• 3x3 hdmi video wall processor พร้อม 4 Input 9 Output

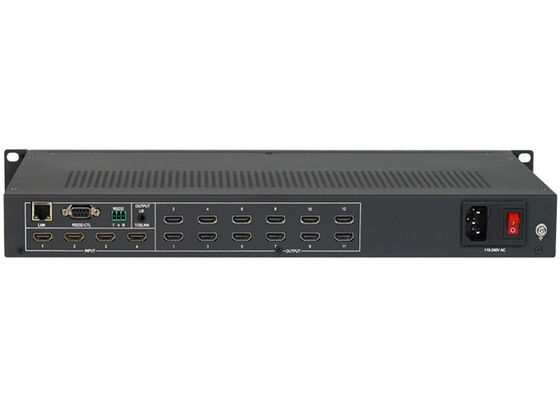

2.2 มุมมองหลัง

• การควบคุม LAN ((TCP/IP หรือ Web Control)

ที่อยู่ IP: 192168.0.247ซับมาสก์ 255255.255.0ประตู 192.168.0.1, Baud Rate: 9600, NetPort: 23

บัญชีเข้าระบบเว็บ: admin,password: admin

• RS232-CTL

อัตราการใช้: 9600

• RS232-ฟีนิกซ์:

อัตราการใช้: 9600

T: หน่วยหลัก -> PC, G: ดิน, R: หน่วยหลัก <- PC

• หน่วยงานเข้าและหน่วยงานออก

3x3 hdmi video wall processor พร้อม 4 Input 9 Output ;1 LR/Toslink ((Spdif-Optical) การออกเสียง

หมายเหตุ: การออกเสียงสามารถเปลี่ยนระหว่าง IN1,IN2,IN3,IN4 ผ่านคําสั่ง RS232 หรือ PC Tool

3x4 2x4 3x3 Hdmi 4k Quad Video Wall Processor With 4 Input 12 Output รูปจากด้านล่าง
