เครื่องประมวลผลวิดีโอวอลล์ 3x3 hdmi พร้อม 4 Input 9 Output เป็นเครื่องประมวลผลสัญญาณวิดีโอ HDMI 2.0 ที่มีความสามารถสูง

สามารถใช้เป็นโปรเซสเซอร์สปลายวอลด์วีดีโอ หรือเป็นสวิตชเตอร์เมทริกซ์สลับแบบไร้รอยต่อที่มี 4 ทางเข้าและ 16 ทางออก

ภาพแสดงผลที่ยืนลําพังทั้งหมดหรือภาพแสดงกําแพงวิดีโอสามารถทํางานในโหมดมัลติวิวได้สูงสุด 4 หน้าต่าง

1.การจัดวางแผ่น

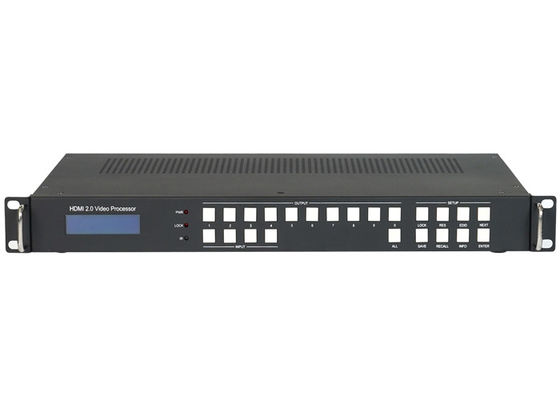

2.1 ดูด้านหน้า

• หน้าจอแสดง LCM: แสดงสถานะการนําทางของช่องทางแต่ละช่องทางในเมทริกซ์
• OUT SELECT:12...90, ALL
• เลือก: 1, 2, 3, 4

กด OUTPUT m +INPUT n +ENTER เปลี่ยน input n เป็น output m

• ปุ่ม ALL: กด ALL + INPUT n + ENTER, เปลี่ยน input n ไปยัง port การออกทั้งหมด
• ปุ่มล็อค: ยึดปุ่มนี้นานกว่า 3 วินาที ปุ่มด้านหน้าทั้งหมดจะล็อคและจะไม่ทํางาน ยึดมันนานกว่า 3 วินาทีอีกครั้ง, ปลดล็อค
• กดปุ่ม RES + OUTPUT m + NEXT + ENTER พร้อมแนวทางการแสดงหน้าจอ LCM เพื่อเปลี่ยนความละเอียดการออกของ OUTPUT m
• กดปุ่ม EDID + INPUT n + NEXT + ENTER พร้อมแนวทางของหน้าจอ LCM เพื่อเปลี่ยนโหมด EDID ของ INPUT n
• ปุ่ม SAVE: กด SAVE+ OUTPUT m + ENTER, เก็บการเดินเส้นและการจัดวางหน้าจอปัจจุบันไปยังฉาก m
• ปุ่ม RECALL: กด RECALL+ OUTPUT m + ENTER, สถานที่การตัก m สําหรับการแสดงปัจจุบัน
• ปุ่ม INFO: กดปุ่ม INFO อย่างต่อเนื่อง แผ่น LCD หน้าจะลุปแสดง IR ON / OFF,RS232 Baud Rate และปริมาตร IP เป็นต้น
• IR: เครื่องรับ IR สามารถปิดการใช้ได้ด้วยคําสั่ง RS232
• 3x3 hdmi video wall processor พร้อม 4 Input 9 Output

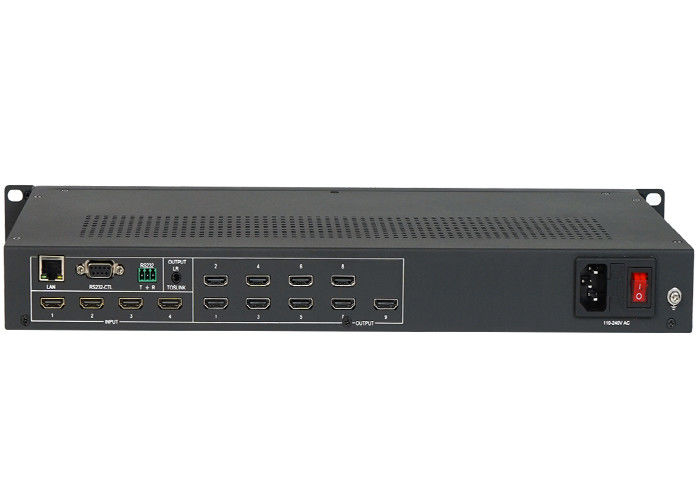

2.2 มุมมองหลัง

• การควบคุม LAN ((TCP/IP หรือ Web Control)

ที่อยู่ IP: 192168.0.247ซับมาสก์ 255255.255.0ประตู 192.168.0.1, Baud Rate: 9600, NetPort: 23

บัญชีเข้าระบบเว็บ: admin,password: admin

• RS232-CTL

อัตราการใช้: 9600

• RS232-ฟีนิกซ์:

อัตราการใช้: 9600

T: หน่วยหลัก -> PC, G: ดิน, R: หน่วยหลัก <- PC

• หน่วยงานเข้าและหน่วยงานออก

3x3 hdmi video wall processor พร้อม 4 Input 9 Output ;1 LR/Toslink ((Spdif-Optical) การออกเสียง

หมายเหตุ: การออกเสียงสามารถเปลี่ยนระหว่าง IN1,IN2,IN3,IN4 ผ่านคําสั่ง RS232 หรือ PC Tool

3x3 hdmi video wall processor พร้อม 4 Input 9 Output รูปภาพดังนี้:
