รายละเอียดสินค้า:
|
| เน้น: | เครื่องเปลี่ยนวิดีโอที่มีการควบคุม KVM,5x Inputs Video Switcher พร้อม Multiview |
||
|---|---|---|---|
คําแนะนํา
The 5x Inputs and 2x Outputs seamless multiview video switcher with USB-KVM control was developed for the purpose of multiple sources displayed on a single screen and supporting high input and output resolutions.
เครื่องเปลี่ยนสามารถรวมสัญญาณวิดีโอได้ถึงสี่สัญญาณในตัวจอ UHD หรือ HD เดียว
เครื่องเปลี่ยนรองรับ 4x input USB-Type A ที่เชื่อมต่อกับ PC และ 2x output USB ที่เชื่อมต่อกับ Mouse และ Keyboard
ผู้ใช้สามารถจัดการมันได้ง่ายๆ ผ่านปุ่มด้านหน้า, remote, RS232 หรือคําสั่ง TCP/IP
สาย HDMI B mirror output port สามารถใช้สําหรับเครื่องขยายเสียง การถ่ายภาพ (มี HDMI เป็น USB dongle) หรือการแสดงทางไกล (มี HDBaseT converter box)
สาขาใช้งาน:
โฮมธีอเตอร์; วิดีโอคอนเฟอเรนซ์; ติดตามความปลอดภัย; การนําเสนอและการออกอากาศ; ระบบการเรียนการสอน; การวิเคราะห์สต็อกทางการเงิน; เกมอีสปอร์ต; การแสดงภาพทางการแพทย์
เปลี่ยนสติปโภคที่ไม่ใช้ออกจากหน้าต่างเดียว
รองรับการควบคุม Maus/Keyboard กับระบบ Windows, Linux และ Mac
รองรับ LPCM, AC3, DD+, DTS, DTS-HD, สูงสุด 7.1 ช่องเสียง

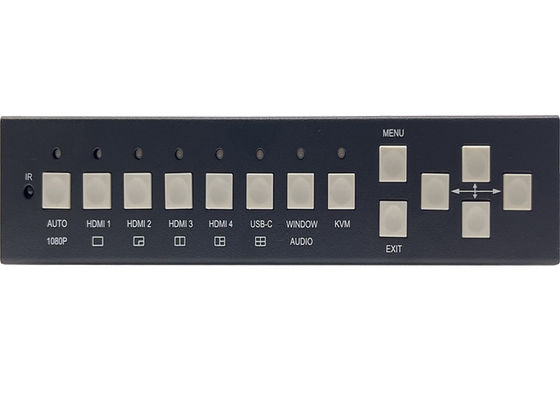

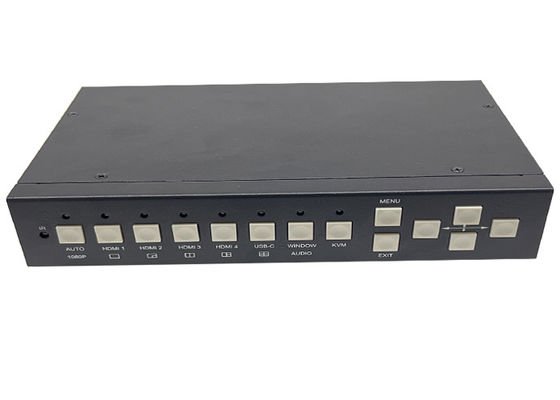

หน้า
| ชื่อ | คําอธิบาย |
| AUTO |
กดAUTOปุ่มเพื่อเปิดหรือปิดฟังก์ชันการสลับอัตโนมัติเมื่อโหมดการแสดงหน้าต่างเดียว กดปุ่มนี้นาน 3 วินาที จะเปลี่ยนความละเอียดออกเสียงเป็น 1080p60 |
|
HDMI 1, HDMI 2 HDMI 3, HDMI 4 USB-C |
กดปุ่มเหล่านี้เพื่อเลือกตรง HDMI 1, 2, 3, 4 หรือ USB-C (วิดีโอเท่านั้น) เป็นแหล่งเข้าสําหรับ WIN 1 จอ กดปุ่มเหล่านี้นาน 3 วินาที เพื่อเลือก SINGLE,PIP, PBP,3xWIN หรือ 4xWIN โหมด Multiview |
|
หน้าต่าง AUDIO |
ติดต่อ กดปุ่มนี้ จะมีขอบที่แสดงในหน้าต่าง 1 หรือ 2...,แล้วกดปุ่มเข้าหนึ่ง เช่น HDMI 1,และแล้ว HDMI 1 จะถูกแสดงในหน้าต่างที่เลือกปัจจุบัน
หมายเหตุว่าเมื่อทํางานในโหมดที่ไม่ใช่แบบ SINGLE ไฟ LED จะส่องอยู่เสมอ |
| KVM |
ต่อไป กดปุ่มนี้, หน้าจอจะแสดงขอบหนึ่งบนหน้าต่าง 1, 2, 3 หรือ 4, จากนั้นผู้ใช้สามารถเลือกหน้าต่างการแสดงหนึ่งเป็นแหล่ง KVM. ตัวอย่างเช่นถ้าเลือก WIN 2 เป็นแหล่ง KVM แล้ว USB-Keyboard / Mouse ทางด้านหลังจะเปลี่ยนไปยังอุปกรณ์ USB-Host ที่แสดงอยู่บน WIN 2 |
|
เมนูEXIT,
|
ปุ่มการนําทางเมนู OSD |

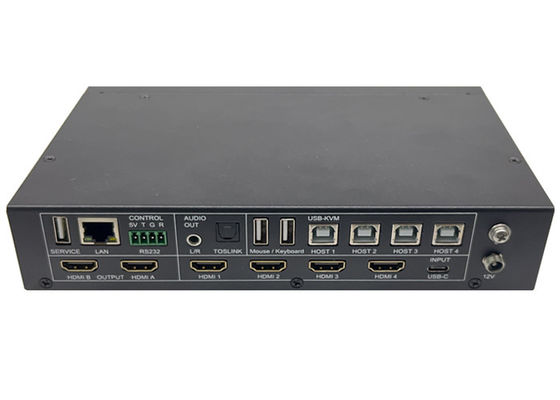

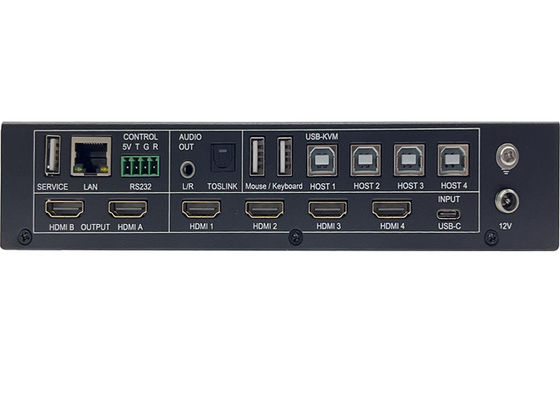

ด้านหลัง
| ชื่อ | คําอธิบาย |
| HDMI A, Bออกไป |
การออกขนาด HDMI ถึง 3840x2160@60 HDMI Aคือผลิตหลัก |
| INPUTs | HDMI 1, HDMI 2, HDMI 3, HDMI 4, USB-C ((แค่วีดีโอ) |
| บริการ USB | ใช้ในการอัพเดทฟอร์มแวร์ |
| LAN |
การควบคุม TCP/IP ปารามิเตอร์ตามปกติ ดังต่อไปนี้ ที่อยู่ IP: 192168.0.247; ซับมาสก์: 255.255.255.0 192.168.0.1; NETPORT: 2000 ปริมาตรทั้งหมดสามารถเปลี่ยนโดยคําสั่ง RS232 |
| RS232การควบคุม |
สายสอดเพศชาย 4 ทาง อัตราเบอดตามปกติ 9600, 8 บิตข้อมูล, 1 บิตหยุด, ไม่มี parity อัตราการใช้งานของ Baud สามารถเปลี่ยนได้ผ่านเมนู OSD 5Vหมายถึงการออก 5V
Gหมายถึงพื้นดิน |
| AUDIO OUTPUT | 3.5mm L+R output และ Toslink-optical digital output การออกเสียงแบบดิจิตอล |
| KVM |
เครื่องเชื่อม USB ที่เชื่อมต่อกับ PC หรือ Maus/Keyboard 4x สายพาน USB ประเภท B เชื่อมต่อกับ PC 2x สายพาน USB ประเภท A เพื่อเชื่อมต่อกับหนูหรือคีย์บอร์ด ความสัมพันธ์ที่ผูกพันระหว่างวิดีโออินทุและอุปกรณ์ USB Host ดังต่อไปนี้ HDMI 1<> โฮสต์ 1, HDMI 2<> โฮสต์ 2, HDMI 3<> โฮสต์ 3, HDMI 4<> โฮสต์ 4, USB-C <> โฮสต์ 4 HDMI 4 และ USB-C ไม่สามารถใช้เป็นแหล่ง KVM ในขณะเดียวกัน |
| 12V | แอดป์เตอร์พลังงาน 12 วอลต์ |
| จํานวน | คําอธิบาย |
| 1 | การกลับ/การออก |
| 2 | การเลือกข้อมูลเข้าวิดีโอ |
|
3 |
การนําทางเมนู OSD เมนู (Enter) ขึ้น ล่าง ซ้าย ขวา |
| 4 | การเลือกโหมดหลายวิว |
| 5 | การเลือกข้อมูลเข้าเสียง |
| 6 |
การเลือก USB-KVM เช่นเดียวกับฟังก์ชันปุ่ม KVM หน้า |
ผู้ใช้สามารถเลือกรูปแบบ EDID ต่อไปนี้ด้วยคําสั่ง RS232 หรือการนําทางเมนู OSD
| จํานวน | โหมด EDID | จํานวน | โหมด EDID |
| 1 | 4K60-2.0CH | 10 | ขนาด 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | AUTO |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | USER |
การออก HDMI รองรับ 3 ตัวเลือก HDCP: FORCE-14, FORCE-22, FORCE-OFF
ผู้ใช้สามารถเลือกมันด้วยคําสั่ง RS232
เครื่องเปลี่ยนรองรับการเข้าวิดีโอความละเอียดหลายแบบสูงสุดถึง 3840x2160@60 และรองรับรูปแบบเสียงหลายแบบ เช่น LPCM, AC3, DD+, DTS, DTS-HD, สามารถผ่านช่อง 7.1 ผ่านการทํางานผ่านสาย HDMI
ผู้ใช้สามารถควบคุมปริมาณเสียงเมื่อเข้าเสียงเป็นรูปแบบ LPCM
กรุณาสังเกตว่า การเข้า USB-C สามารถรับเสียง LPCM 2.0 เท่านั้น
เครื่องเปลี่ยนรองรับการแก้ไขผลิตวิดีโอโดยเครื่องปรับขนาดที่แข็งแรง
| จํานวน | ความละเอียดการออก | จํานวน | ความละเอียดการออก |
| 1 | 4096x2160p 60Hz | 8 | 1920x1080p 60Hz |
| 2 | 4096x2160p 50Hz | 9 | 1920x1080p 50Hz |
| 3 | 3840x2160p 60Hz | 10 | 1360x768p 60Hz |
| 4 | 3840x2160p 50Hz | 11 | 1280x800p 60Hz |
| 5 | 3840x2160p 30Hz | 12 | 1280x720p 60Hz |
| 6 | 3840x2160p 25Hz | 13 | 1280x720p 50Hz |
| 7 | 1920x1200p60Hz RB | 14 | 1024x768 60Hz |
Switcher รองรับ 5 ประเภทของโหมดแสดงภาพหลายวิว
SINGLE, PIP, PBP, 3xWIN, 4xWIN
ผู้ใช้สามารถเลือกการปฏิบัติงานที่แตกต่างกัน สําหรับโหมด Multiview ที่แตกต่างกัน ดังต่อไปนี้:
SINGLE: การเลือกข้อมูล
PIP: การเลือกอินไพท์ การเลือกอัตราแสดงภาพ ขนาดหน้าต่างย่อย และการเลือกตําแหน่ง
PBP, 3xWIN, 4xWIN: การเลือกข้อมูล, การเลือกส่วนประมาณหน้าต่าง, ลักษณะการแสดง
การกระจายหน้าต่างหลายวิว ดังนี้
ผู้ใช้สามารถทําการวางแผนเพิ่มเติมผ่านคําสั่ง RS232 หรือการนําทางเมนู OSD
