รายละเอียดสินค้า:
|
| เน้น: | เครื่องเปลี่ยนวีดีโอแบบไร้ขอบเขต พร้อม Multiview,4x Inputs Multiview Switcher เครื่องเปลี่ยนภาพหลายรูปแบบ,เครื่องเปลี่ยนวีดีโอการควบคุมหลายวิว |
||
|---|---|---|---|
คําแนะนํา
เครื่องสลับวิดีโอ Multiview แบบไร้ขอบเขต 4x Inputs และ 1x Output ได้ถูกพัฒนาขึ้นเพื่อการแสดงแหล่งหลายอย่างบนจอเดียว และรองรับความละเอียดการเข้าและการออกที่สูง
ผู้ใช้สามารถจัดการมันได้อย่างง่ายดาย ผ่านปุ่มด้านหน้า, ระยะไกล, USB หรือคําสั่ง RS232
สาขาใช้งาน:
โฮมธีอเตอร์; วิดีโอคอนเฟอเรนซ์; ติดตามความปลอดภัย; การนําเสนอและการออกอากาศ; ระบบการเรียนการสอน; การวิเคราะห์สต็อกทางการเงิน; เกมอีสปอร์ต; การแสดงภาพทางการแพทย์
เปลี่ยนสติปโภคที่ไม่ใช้ออกจากหน้าต่างเดียว
รองรับ LPCM, AC3, DD+, DTS, DTS-HD, สูงสุด 7.1 ช่องเสียง

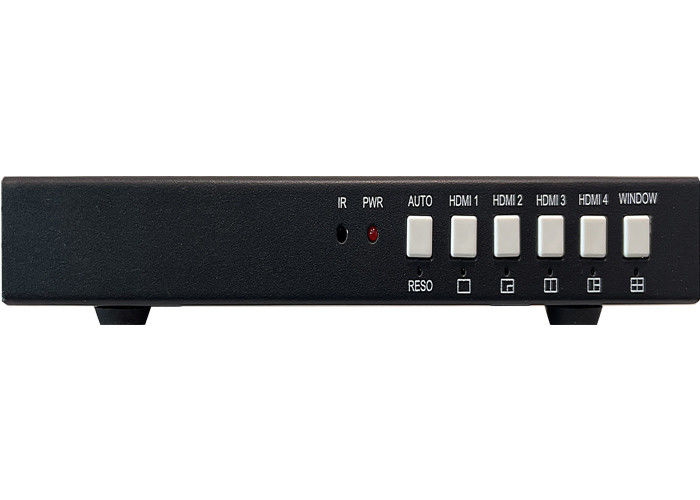

หน้า
| ชื่อ | คําอธิบาย |
|
AUTO RESO |
กดAUTOปุ่มเพื่อเปิดหรือปิดฟังก์ชันการสลับอัตโนมัติเมื่อทํางานในโหมดแสดงหน้าต่างเดียว ยาวกดปุ่มนี้สําหรับ 3 วินาทีเพื่อเปลี่ยนความละเอียดการออก (เมื่อ LED บนแผ่นหน้าออกและเปิดครั้งหนึ่ง, มันหมายความว่าความละเอียดถูกเปลี่ยนครั้งเดียว) |
|
HDMI 1, HDMI 2 HDMI 3, HDMI 4 |
กดปุ่มเหล่านี้เพื่อเลือก HDMI 1, 2, 3, 4 เพื่อแสดง ยาวกดปุ่มเหล่านี้ 4 สําหรับ 3 วินาทีที่จะทําให้สวิตชเตอร์ทํางานโดยตรงในโหมด Single, PIP, PBP หรือ 3xWIN |
| WINDOW |
กดปุ่มนี้ แล้วจอจะแสดงขอบสีเหลืองบนหน้าต่างที่ 1 ต่อไป กดปุ่มนี้ ขอบจะแสดงในหน้าต่างที่ 2 หรือ 3... แล้วกดปุ่มการใส่หนึ่ง เช่น HDMI 1,และแล้ว HDMI 1 จะแสดงในหน้าต่างที่เลือกปัจจุบัน กดปุ่มนี้นาน 3 วินาที เพื่อเลือก 4xWIN Multiview Mode |

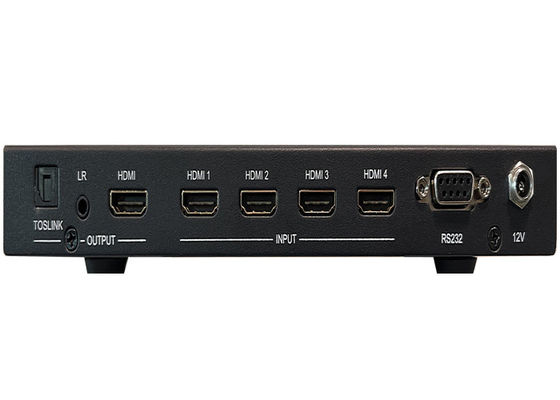

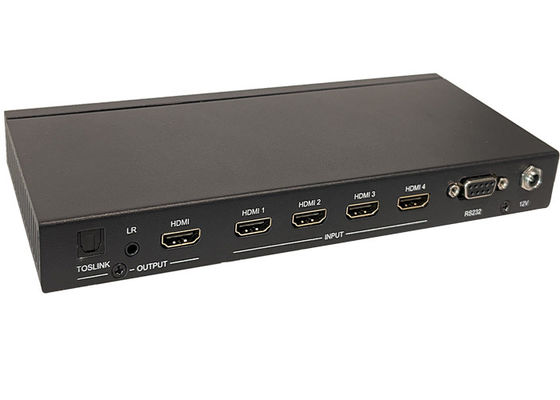

ด้านหลัง
| ชื่อ | คําอธิบาย |
| HDMIออกไป | การออกขนาด HDMI ถึง 3840x2160@60 |
| AUDIO OUTPUT |
3.5mm L + R ออก 20Hz ~ 20kHz, 1.5Vrms สูงสุด การออกออฟติก Toslink |
| INPUTs | HDMI 1, HDMI 2, HDMI 3, HDMI 4 |
| RS232การควบคุม |
อัตราเบอดตามปกติ 9600, 8 บิตข้อมูล, 1 บิตหยุด, ไม่มี parity PIN 2 TX (เมทริกซ์ → PC) PIN 3 RX (เมทริกซ์)←PC)
|
| 12V | แอดป์เตอร์พลังงาน 12 วอลต์ |
ด้าน
มีพอร์ต USB-Aและพอร์ต USB-B หนึ่งทางด้านของสวิตชเตอร์. พอร์ต USB-A สําหรับการปรับปรุงฟอร์มแวร์, พอร์ต USB-B สามารถใช้ในการควบคุม PC (เช่นการควบคุม RS232-DB9)
| จํานวน | คําอธิบาย |
| 1 | การกลับ/การออก |
| 2 | การเลือกข้อมูลเข้าวิดีโอ |
|
3 |
การนําทางเมนู OSD เมนู (Enter) ขึ้น ล่าง ซ้าย ขวา |
| 4 | การเลือกโหมดหลายวิว |
| 5 | การเลือกข้อมูลเข้าเสียง |
| 6 | เก็บไว้ |
ผู้ใช้สามารถเลือกรูปแบบ EDID ต่อไปนี้ด้วยคําสั่ง RS232 หรือการนําทางเมนู OSD
| จํานวน | โหมด EDID | จํานวน | โหมด EDID |
| 1 | 4K60-2.0CH | 10 | ขนาด 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | AUTO |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | USER |
การออก HDMI รองรับ 3 ตัวเลือก HDCP: FORCE-14, FORCE-22, FORCE-OFF
ผู้ใช้สามารถเลือกมันด้วยคําสั่ง RS232
