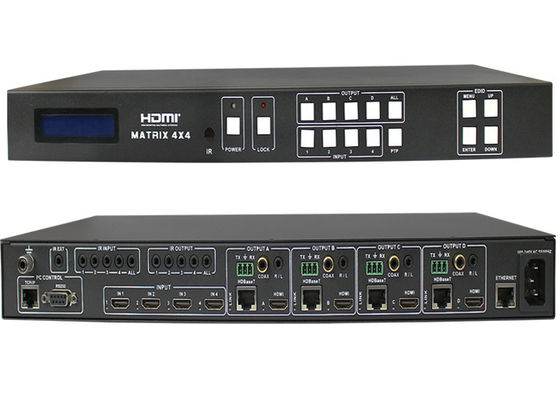

HDMI1.4 4X4 HDBaseT Matrix Switcher พร้อมตัวรับสัญญาณ HDMI HDBaseT 4 ชิ้น 70M และ 100M

1. บทนำ:

HD BaseT 4x4 HDMI Matrix พร้อมเอาต์พุต CAT5e/6/7 และ HDMI พร้อมกันเชื่อมต่อแหล่งสัญญาณ HDMI สี่แหล่งกับจอแสดงผลแปดจอ

เมทริกซ์นี้มีเอาต์พุต HDMI สี่ช่อง และเอาต์พุต HDMI แต่ละรายการถูกมิเรอร์เพื่อให้เอาต์พุต CAT-Cable ซึ่งทำงานพร้อมกัน

รองรับการส่งสัญญาณวิดีโอ (ความละเอียดสูงสุด 1080p Full HD และ 4Kx2K@30Hz) และรองรับรูปแบบเสียงดิจิตอลความละเอียดสูง

เช่น LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus และ DTS-HD Master Audio เชื่อมต่อตัวรับสัญญาณ HD BaseT กับเอาต์พุต CAT-Cable แต่ละช่องเพื่อขยายสัญญาณ HDMI ได้สูงถึง 328ft/100m (เวอร์ชั่น 100m) หรือ 230ft/70m (เวอร์ชัน 70m) สำหรับการเชื่อมต่อแบบหลายห้อง

ทำงานร่วมกับเครื่องเล่น Blu-Ray, Set-Top box, โฮมเธียเตอร์ PC และเกมคอนโซลที่เชื่อมต่อกับจอแสดงผล HDMI

แหล่งใด ๆ สามารถเข้าถึงได้ตลอดเวลาโดยการแสดงผลใด ๆ โดยการเลือกผ่าน IR Remote Control, RS-232, TCP/IP . ที่ให้มา

หรือโดยใช้ปุ่มเลือกที่แผงด้านหน้าอุปกรณ์นี้รองรับเสียงความละเอียดสูงและความเข้ากันได้ของสัญญาณ 3D

2. คุณสมบัติ:

• รองรับ HDMI1.4, HDCP 1.4 และ DVI1.0；

• รองรับ HDMI 3D pass-through;

• รองรับความละเอียดจากความละเอียด VGA~WUXGA และ HD ตั้งแต่ 480i~1080p~4Kx2K@30 ขึ้นอยู่กับการตั้งค่า EDID；

• รองรับระยะการส่งข้อมูลสูงสุด 328ft/100m (100m Version) หรือ 230ft/70m(70m version) ผ่านสาย CAT5e/6/7；

• รองรับฟังก์ชั่น POE;

• รองรับเอาต์พุต HDMI และ CAT พร้อมกัน

• รองรับระบบเมทริกซ์ไวด์แบนด์ IR (30-60Khz) ช่องทางการขนส่ง IR สามารถส่งต่อหรือย้อนกลับ；

• รองรับ RS-232, รีโมทคอนโทรล, การควบคุมบนแผงควบคุมและการควบคุม TCP/IP；

• รองรับการจัดการ EDID ที่ชาญฉลาด；

• รองรับการส่งสัญญาณเสียง LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus และ DTS-HD Master

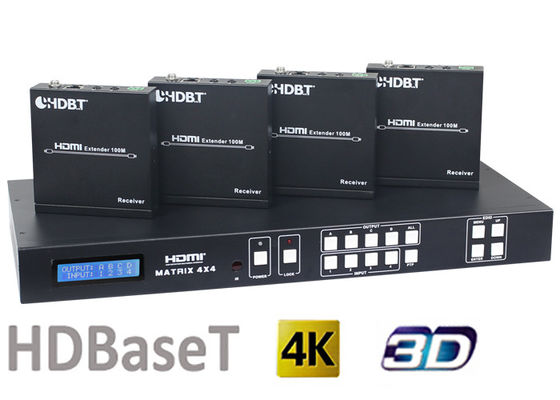

•HDMI1.4 4X4 HDBaseT matrix switcher พร้อมตัวรับ HDMI HDBaseT 4 ชิ้น 70 เมตรและ 100 เมตร

3. สิ่งของในบรรจุภัณฑ์:

• ตัวสลับเมทริกซ์ HDMI1.4 4X4 HDBaseT ---------------------- 1 ชิ้น
• เครื่องรับ HD BaseT ------------------------------------ 4 ชิ้น
• อะแดปเตอร์ไฟ DC 12V/5A -------------------------- 2 ชิ้น
• คู่มือการใช้งาน ------------------------------------ 1 ชิ้น
• Wideband IR Tx calbe---------------------------------4 ชิ้น
• สาย IR Rx แบบไวด์แบนด์---------------------------------5 ชิ้น
• HDMI Matrix IR รีโมท -------------------------------1 ชิ้น
• หูยึด ---------------------------------------------------- 2 ชิ้น
• สาย RS232 ---------------------------------------------- 1 ชิ้น

4.ข้อกำหนดของตัวสลับเมทริกซ์ HDMI1.4 4X4 HDBaseT:

แบนด์วิดท์วิดีโอ:297MHz[10.2Gbps]

รองรับความละเอียดวิดีโอ:480i,576i,480p,576p,720p,1080i,

1080p24/30/50/60.4Kx2K@30;

พอร์ตอินพุต :4×HDMI, 5×IR ตัวรับ, 1×RS-232,

1xRJ-45(ควบคุม),4x RS232

พอร์ตเอาท์พุต :4×CAT5e/6/7, 4×IR Blaster, 4×HDMI

ขั้วต่อ HDMI :แบบ A 19 พิน ตัวเมีย

ขั้วต่อ RJ-45 :WE/SS 8P8C

ขั้วต่อ 3.5 มม. (TX และ RX) ตัวรับสัญญาณ IR/IR Blaster

การป้องกัน ESD ร่างกายมนุษย์

± 8kV (การปล่อยช่องว่างอากาศ)

± 4kV (ติดต่อปล่อย)

พาวเวอร์ซัพพลาย :12 V/5 A DC (มาตรฐาน US/EU,

ได้รับการรับรอง CE/FCC/UL)

ขนาด:440 มม. (W) × 200 มม. (D) × 45 มม. (H)

น้ำหนัก :1820 ก

วัสดุตัวถัง:โลหะ

สีซิลค์สกรีน :สีดำ

อุณหภูมิในการทำงาน:0 ºC~40 ºC/32 ºF~104 ºF

อุณหภูมิในการจัดเก็บ :−20 ºC~60 ºC/−4 ºF~140 ºF

ความชื้นสัมพัทธ์:20~90% RH (ไม่กลั่นตัว)

การใช้พลังงาน :30 วัตต์ (สูงสุด)/0.5 วัตต์ (สแตนด์บาย)

5. แผนภาพการเชื่อมต่อสำหรับตัวสลับเมทริกซ์ HDMI1.4 4X4 HDBaseT:
