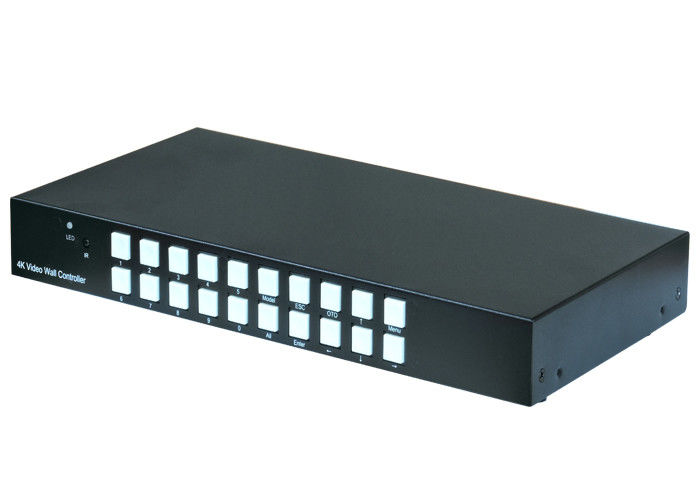

ตัวสลับเมทริกซ์ไร้รอยต่อ 4K 4x4 HDMI พร้อมตัวควบคุมผนังวิดีโอ

Ⅰ แนะนำผลิตภัณฑ์

มันเป็นโปรเซสเซอร์ประกบวิดีโอ 4K และยังเป็นตัวสลับไร้รอยต่อ 4x4 HDMIรองรับการประกบสูงสุด 4K@60HZ

และการสลับแบบไร้รอยต่อ 4x4รองรับ 4 HDMI, 1 DP อินพุตและ 4 เอาต์พุต HDMI, DP อินพุตเท่านั้นใช้สำหรับ

ประกบ

Ⅱ หน้าที่หลัก

• เครื่องมีฟังก์ชัน splicing และการสลับที่ราบรื่นในเวลาเดียวกัน และสามารถเลือกฟังก์ชันได้อย่างอิสระ
• รองรับฟังก์ชั่นการสลับอย่างราบรื่นในโหมดเมทริกซ์
• รองรับโหมด 1x2, 1x3, 1x4, 2x1, 3x1, 4x1,2x2 ในฟังก์ชัน splicing
• รองรับการหมุนสัญญาณหน่วยแสดงผล 180 องศา
• ฟังก์ชั่นป้องกันขอบ โหมดประกบรองรับการปรับประกบแนวนอนและแนวตั้ง
• โหมดเมทริกซ์รองรับการแสดงผลแบบแยกส่วนเอาต์พุต 4 หน้าจอ;
• รองรับ 1 DP1.2, 1 HDMI2.0, 3 อินพุต HDMI1.4, ความละเอียดสูงสุด 4K@60hz.
• เอาต์พุต HDMI 4 ช่อง, ความละเอียดเอาต์พุตรองรับ 1024*768@60HZ, 1280*800@60HZ, 1280*720@60HZ, 1920*1080@60HZ, 1920*1200@60HZ, สลับได้;
• รองรับการควบคุมระยะไกล RS232 การควบคุมปุ่มแชสซี

Ⅲ การแนะนำโดยละเอียด

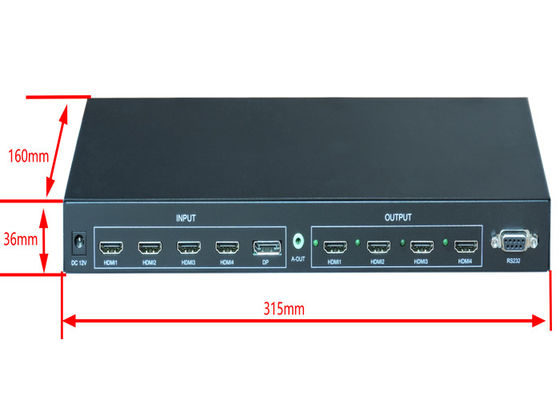

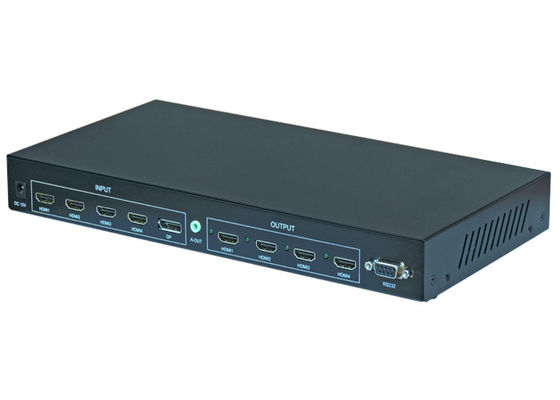

1, สัญญาณเข้า

รองรับ 1 DP_1.2(4K@60hz) , 1 HDMI_2.0 ,3HDMI_1.4(4K@30hz) อินพุต

2 สัญญาณเอาท์พุต

รองรับ 4HDMI_1.3 เอาท์พุท , ความละเอียดเอาต์พุตรองรับ 1024*768@60HZ, 1280*800@60HZ, 1280*720@60HZ, 1920*1080@60HZ, 1920*1200@60HZ, switchable;

รองรับเอาต์พุตเสียง 1 3.5 มม. เพื่อเชื่อมต่อเสียง

3, Splicing, ฟังก์ชั่นการสลับโหมดเมทริกซ์

ผู้ใช้สามารถเลือกโหมดประกบหรือโหมดสลับอย่างราบรื่นอินพุต DP สามารถใช้ได้ในโหมดประกบเท่านั้น

4, ฟังก์ชั่นการสลับแบบไม่มีรอยต่อ

รองรับฟังก์ชั่นการสลับสัญญาณอินพุต HDMI 4x4 อย่างราบรื่นและยังสามารถรองรับหน้าจอใดก็ได้เพื่อแสดงสัญญาณอินพุต 4 ตัวพร้อมกัน

5, ฟังก์ชั่นประกบ
ฟังก์ชัน splicing ของผลิตภัณฑ์มีการออกแบบแบบบูรณาการ เครื่องเดียวสามารถรับเอาต์พุตการเชื่อมต่อสัญญาณ HDMI ได้ 4 ช่อง และเครื่องเดียวสามารถตั้งค่าโหมดการต่อเชื่อมต่างๆ เช่น 1x2, 2x1, 2x2, 1x3, 3x1, 1x4, 4x1 เป็นต้น

5.1 ฟังก์ชั่นการหมุน 180 องศา

รองรับการตั้งค่าหน่วยแสดงผลใด ๆ ให้หมุนได้ 180 องศา

5.2 ฟังก์ชันป้องกันขอบ

หลังจากตั้งค่าการประมวลผลขอบแล้ว ส่วนหนึ่งของภาพจะถูกซ่อน เพื่อให้ได้เอฟเฟกต์ที่ไม่มีการเปลี่ยนรูปและไม่มีการบิดเบือน

6 วิธีการควบคุม

อุปกรณ์สามารถควบคุมผ่านรีโมทคอนโทรล ปุ่มแชสซี RS-232 และระบบควบคุมส่วนกลาง

Ⅳ โทโพโลยีระบบ
