รายละเอียดสินค้า:
|
| อัตราการส่งข้อมูล SDI: | 2.970 Gbps, 1.485 Gbps | มาตรฐาน SMPTE: | 425M ระดับ A & B, 424M, 292M, 259M-C |
|---|---|---|---|
| ระยะทางของสายเคเบิล SDI: | 3G/HD/สูงสุด 100/200 เมตรด้วยสาย BELDEN 1694A | ระยะห่างของสาย HDMI: | 10 ม. 8/12 บิต |
| การใช้พลังงาน: | 5W | ขนาด: | 110 มม. (W) × 288 มม. (D) × 32 มม. (H) |
| น้ำหนัก: | 750 กรัม | วัสดุแชสซี: | โลหะ |
| เน้น: | ตัวแปลง HDMI 2.970Gbps,ตัวแปลง HDMI 5W,ตัวแปลง SDI 1.485Gbps |
||
ตัวแปลง HDMI 2.970Gbps

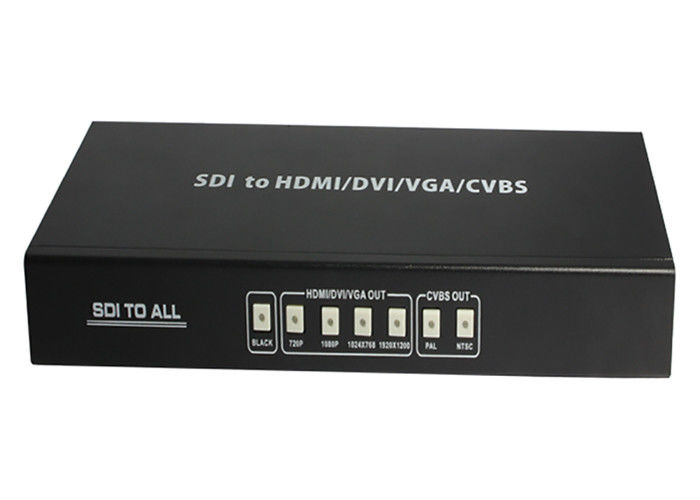

ตัวแปลง Scaler เป็น SDI ทั้งหมด
1. บทนำ
ตัวแปลง SDI เป็น ALL Scaler ช่วยให้สามารถแสดงสัญญาณ SD, HD และ 3G-SDI บนจอแสดงผลพอร์ต HDMI/DVI/VGA/คอมโพสิตซึ่งหมายความว่าขณะนี้ ผู้เชี่ยวชาญสามารถแจกจ่ายและขยายสัญญาณ SDI ได้ง่ายขึ้น ในขณะเดียวกันก็ให้ความสามารถในการแสดงงานบนจอแสดงผลเหล่านี้นอกจากนี้ ต้องขอบคุณเอาต์พุตเสียง L/R ที่ผู้ใช้สามารถส่งออกรูปแบบเสียงแอนะล็อกได้ ในขณะที่การออกแบบ 3G-SDI แบบต่อพ่วงให้ประโยชน์แก่ผู้ใช้โดยปล่อยให้พวกเขาแสดงเนื้อหาพร้อมกันบนจอแสดงผลทั้งพอร์ต SDI และ HDMI/DVI/VGA/คอมโพสิต
2. คุณสมบัติ
รองรับสัญญาณอินพุต SD-SDI, HD-SDI และ 3G-SDI พร้อมการตรวจจับอัตโนมัติ
รองรับเอาต์พุต HDMI/DVI/VGA/Composite และ SDI (บายพาส) พร้อมกัน
อินเทอร์เฟซ SDI ทำงานที่บิตเรต 2.970 Gbit/s, 2.970/1.001 Gbit/s,
1.485 Gbit/s, 1.485/1.001 Gbit/s และ 270 Mb/s;
รองรับระยะอินพุต/เอาต์พุต SDI สูงสุด 100 เมตร (3G-SDI), 200
เมตร (HD-SDI) หรือ 300 เมตร (SD-SDI);
ปรับขนาดสัญญาณ SDI เป็น HDMI/DVI/VGA/คอมโพสิต:
1. การกำหนดเวลา HDMI/DVI/VGA: 1280x720,1920x1080,1024x768,1920x1200;
2. รูปแบบคอมโพสิต: PAL, NTSC;
รองรับโหมดอินพุต SDI:
1. SD-SDI (SMPTE 259M-C ที่บิตเรต 270 Mbit/s)
2. HD-SDI (SMPTE 292M ที่บิตเรต 1.485 Gbit/s และ 1.485/1.001 Gbit/s)
3. 3G-SDI (SMPTE 424M/425M-AB ที่บิตเรต 2.970 Gbit/s และ
2.970/1.001 Gbit/s)
Ø รองรับสัญญาณออกหน้าจอสีดำ;
Ø เอาต์พุตลูปที่ปรับสมดุลและรีคล็อกใหม่;
Ø เอาต์พุตเสียงทางเลือกเป็นอนาล็อก 2CH;
สิ่งของในบรรจุภัณฑ์
ตัวแปลง SDI เป็น ALL Scaler 1 ชิ้น
อะแดปเตอร์ไฟ DC 12V/2.5A 1 ชิ้น
คู่มือการใช้งาน 1 ชิ้น
3. ข้อกำหนด
มาตรฐาน SMPTE ................................................425M ระดับ A & B, 424M, 292M, 259M-C
อัตราการส่งข้อมูล SDI................................. 2.970Gbps, 2.970/1.001Gbps, 1.485Gbps,
1.485/1.001Gbps และ 270Mbps

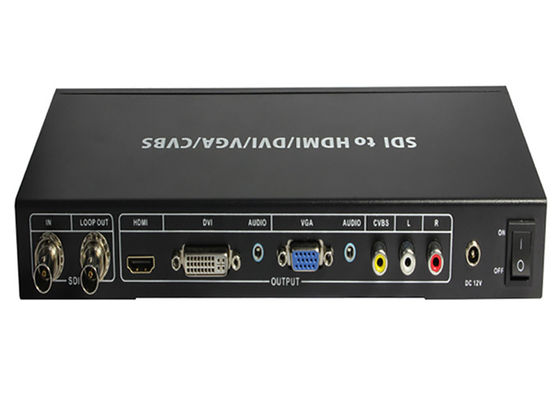

พอร์ตอินพุต ................................................ ...........1×BNC (SD/HD/3G-SDI)
พอร์ตเอาท์พุต ................................................ ...........1×BNC (บายพาส SD/HD/3G-SDI)
1×HDMI (ขั้วต่อ Type A),
1×DVI พร้อมเสียง
1x VGA พร้อมเสียง
1×คอมโพสิตพร้อม R/L
การป้องกัน ESD ................................................. .. โมเดลร่างกายมนุษย์:
±8kV (การปล่อยช่องว่างอากาศ)
±4kV (การคายประจุแบบสัมผัส)
ระยะทางของสายเคเบิล SDI................................................. 3G สูงสุด 100 ม. (สายเคเบิล BELDEN 1694A)
HD สูงสุด 200 ม. (สายเคเบิล BELDEN 1694A)
SD สูงสุด 300 ม. (สายเคเบิล BELDEN 1694A)
ขนาด................................................. ......... 110 มม. (ก) ×288 มม. (ล) × 32 มม. (ส)
น้ำหนัก ................................................. .......................750g
วัสดุตัวถัง ................................................. ......... โลหะ
อุณหภูมิในการทำงาน.............................................. 0 ˚C~40 ˚C/32 ˚F~104 ˚F
อุณหภูมิการจัดเก็บ................................................ .. −20 ˚C~60 ˚C/−4 ˚F~140 ˚F
ความชื้นสัมพัทธ์................................................ ........ 20~90% RH (ไม่กลั่นตัว)
การใช้พลังงาน ................................................ .........5W
