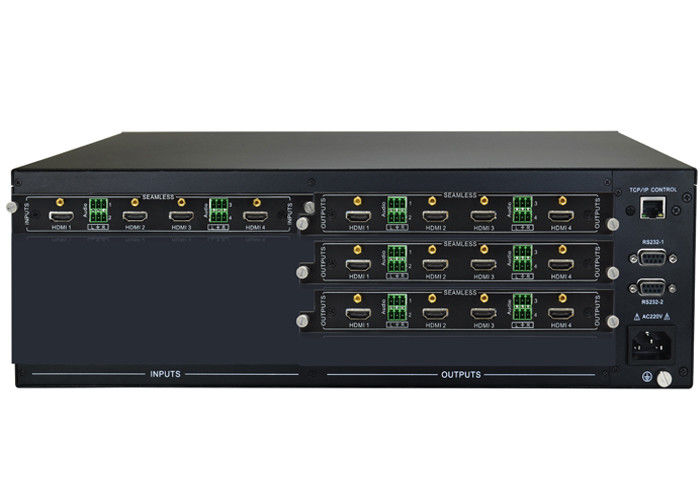

4K UHD 4x12 Modular Video Matrix Switcher พร้อมการควบคุม IR, อีเธอร์เน็ตและ RS-232

คำอธิบาย :

WL-HDVM เป็น HDMI Matrix Switcher ประสิทธิภาพสูงสามารถเปลี่ยน (16) แหล่งสัญญาณ HDMI HD เป็น (16) อุปกรณ์แสดงผล HDMI HD ได้พร้อมกันหน้าจอ OLED ที่แผงด้านหน้าจะแสดงพอร์ตอินพุตและเอาต์พุตแบบเรียลไทม์รองรับความละเอียดสูงสุด 4K60Hz YUV 4:2:0 และรองรับ HDCP 2.2เลือกการจัดการ EDID อัจฉริยะผ่านพีซีด้วย Web GUIควบคุมโดยปุ่มบนแผงควบคุม, รีโมทคอนโทรล IR, RS-232, LAN และ Web GUIสินค้านี้มีการรับประกัน 3 ปี

คุณสมบัติ:

• รองรับ HDMI 2.0b (4K60Hz YUV 4:2:0), HDCP 2.2 / HDCP 1.4 และ DVI 1.0
• รองรับความละเอียดสูงสุด 4K2K@50/60Hz (YUV 4:2:0) สำหรับพอร์ต HDMI ทั้งหมด
• รองรับระบบเสียงแบบ Pass-through สูงสุด LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus และ DTS HD Master Audio
• รองรับ HDR-10 และ Dolby Vision
• รองรับการจัดการ EDID ที่ชาญฉลาด
• รองรับปุ่มบนแผงควบคุม, รีโมทคอนโทรล IR, RS-232, LAN และการควบคุม Web GUI
• รองรับฟังก์ชั่นปิดเครื่องจดจำ
• การออกแบบติดตั้งบนชั้นวาง 1U พร้อมโครงโลหะ

ข้อมูลจำเพาะ:

• อินพุต: (16) HDMI Type A [ตัวเมีย 19 พิน] / LAN [RJ45, การควบคุม] / RS-232 [D-sub 9 พิน, การควบคุม]
• ผลลัพธ์: (16) HDMI Type A [ตัวเมีย 19 พิน] / หน้าจอแสดงผล OLED
• การปฏิบัติตามข้อกำหนดของ HDMI: HDMI 2.0b
• การปฏิบัติตาม HDCP: HDCP 2.2 และ HDCP 1.4
• แบนด์วิดท์วิดีโอ: 10.2Gbps
• ความละเอียดวิดีโอ: 4K2K@50/60Hz YUV4:2:0, 4K2K@30Hz YCbCr / YUV 4:4:4, 1080p@60Hz YCbCr4:4:4 / 4:2:2
• ความลึกของสี: 8/10/12 บิต (1080p60Hz, YCbCr4:4:4) 8 บิต (4K60Hz, YUV 4:2:0)
• พื้นที่สี: YCbCr 4:4:4 / 4:2:2, YUV4:2:0
• รูปแบบเสียง HDMI: LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus และ DTS HD Master Audio
• ESD ป้องกันร่างกายมนุษย์รุ่น:
  • ± 8kV (การปล่อยช่องว่างอากาศ)
  • ± 4kV (ปล่อยสัมผัส)
• ที่อยู่อาศัย: ตู้โลหะ
• สี: สีดำ
• พาวเวอร์ซัพพลาย: 100~240VAC 50/60Hz
• การใช้พลังงาน: 31.3W
• อุณหภูมิในการทำงาน: 0°C ~ 40°C / 32°F ~ 104°F
• อุณหภูมิในการจัดเก็บ: -20 °C ~ 60°C / -4°F ~ 140°F
• ความชื้นสัมพัทธ์: 20~90% RH (ไม่กลั่นตัว)

แผนภาพการเชื่อมต่อ:
