ตัวสลับเมทริกซ์วิดีโอ 4K UHD แบบแยกส่วนพร้อมเอาต์พุต SDI อินพุต HDMI 4 ช่อง

ตัวสลับเมทริกซ์วิดีโอ 4K UHD แบบแยกส่วนพร้อมเอาต์พุต SDI อินพุต HDMI 4 ช่อง

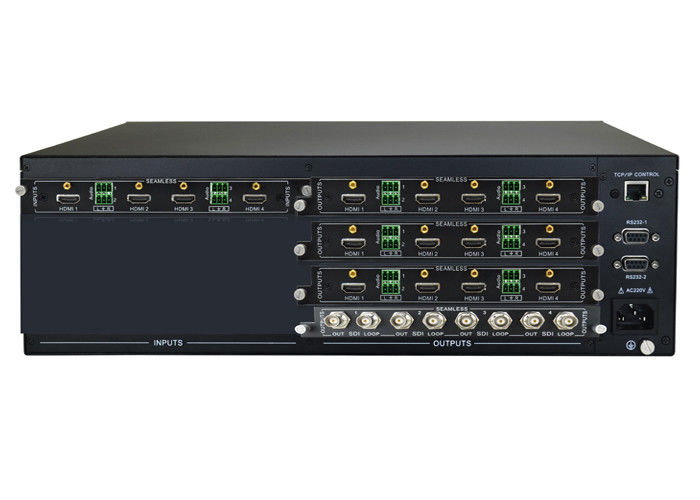

4K UHD Modular Video Matrix Switcher พร้อมอินพุต hdmi 4 ตัว 12 hdmi และเอาต์พุต SDI 4-ch

1. ภาพรวม

การ์ดอินพุตแบบแยกส่วนเสริมประกอบด้วยการเชื่อมต่อต่อไปนี้: HDMI, DVI, VGA, HDBaseT (พร้อม RS232 และ IR วงกว้างแบบสองทิศทาง)

วิดีโอไฟเบอร์ออปติกและแอนะล็อกพร้อมสเกลดิจิตอลผ่าน HD15 (VGA-UXGA, RGBHV, RGBS, RGsB, RsGsBs, คอมโพเนนท์วิดีโอ, S-video และ

วิดีโอประกอบ)การ์ดแสดงผลแบบโมดูลประกอบด้วยการเชื่อมต่อต่อไปนี้: HDMI, SDI, DVI, VGA, HDBaseT และไฟเบอร์ออปติก

รองรับการฝังเสียงสเตอริโอบนการ์ดอินพุต HDMI เพื่ออนุญาตให้ใส่เสียงแอนะล็อกลงในสัญญาณดิจิตอลเครื่องเสียงสเตอริโอสามารถ

นอกจากนี้ยังสามารถยกเลิกการฝังโดยใช้การ์ดเอาต์พุต HDMI หรือ HDBaseTการจัดการ EDID ขั้นสูงจะจำกัดแหล่งที่มาให้ส่งสัญญาณเสียงสเตอริโอเท่านั้น

ในขณะที่จำลองข้อมูลวิดีโอดั้งเดิมจากจอแสดงผลที่แนบมาระบบนี้อนุญาตให้เปลี่ยนเสียงอะนาล็อกกับวิดีโอดิจิตอลที่จับคู่

ขจัดข้อกำหนดสำหรับตัวสลับเมทริกซ์เสียงเพิ่มเติม

ฝาครอบปุ่มแบบใสให้ข้อความที่อ่านได้บนแผงด้านหน้า ซึ่งสามารถปรับแต่งได้สำหรับการติดตั้งแต่ละครั้งควบคุมผ่าน IR, RS232 และ

TCP/IP มีตัวเลือกมากมายสำหรับระบบควบคุมของบุคคลที่สามค่าที่ตั้งไว้ล่วงหน้าที่ตั้งโปรแกรมได้สิบแบบให้วิธีการกำหนดค่าที่มีประสิทธิภาพ

การกระจายภาพและเสียงสำหรับรูปแบบการใช้งานทั่วไป

2. คุณสมบัติ

• ความละเอียด 4K UHD ผ่าน HDMI และ HDBaseT

• การเชื่อมต่อที่รองรับ: VGA, SDI, DVI, HDMI, HDBaseT และไฟเบอร์ออปติก

• แบนด์วิดธ์สูงถึง 10.2 Gbps

• เพิ่มการ์ดโมดูลาร์ I/O ตามความสามารถในการขยาย

• ครอสพอยต์อัลตร้าสวิตชิ่ง

• การจัดการ HDCP และ EDID ขั้นสูง

• ดีไซน์แบบถอดเปลี่ยนได้

• ปุ่มเรืองแสงที่ชัดเจน

• ควบคุมผ่าน IR, อีเธอร์เน็ต & RS-232

• 10 ที่ตั้งไว้ล่วงหน้าทั่วโลก

• LCD แผงด้านหน้าสำหรับการสลับ & สถานะ

• ล็อคความปลอดภัยที่แผงด้านหน้า

• 3 โครงอะลูมิเนียมแบบติดตั้งบนชั้นวาง RU

3. ข้อกำหนด

การเชื่อมต่อ I/O:

• อินพุตแชสซี: 4 x การ์ดอินพุต

• แชสซีเอาท์พุต: การ์ดเอาท์พุต 4 x

• แบนด์วิดท์สำหรับแต่ละ I/O: 340 MHz (10.2 Gbps)

• อิมพีแดนซ์อินพุต/เอาต์พุต: 75 โอห์ม

• ความเร็วในการเปลี่ยน: 200ns (สูงสุด)

• กำไร: 0 dB

• ความล่าช้าสูงสุด: 5nS (+/- 1nS)

ควบคุม:

• พอร์ตควบคุมแบบอนุกรม: RS-232, ขั้วต่อ D ตัวเมีย 9 ขา

• การกำหนดค่าพิน: 2 = TX, 3 = RX, 5 = GND

• ปุ่มควบคุมที่แผงด้านหน้า: ปุ่ม

• การควบคุม TCP/IP ผ่านอีเธอร์เน็ต

ทั่วไปและสิ่งแวดล้อม:

• วัสดุ: อลูมิเนียมทาสีดำ ขนาดเฟรม: โครงตู้แร็ค 3 RU

• ความชื้น: 10% ~ 90%

• อุณหภูมิในการทำงาน: 0° ถึง +40° C (+32° ถึง +104° F)

• ความชื้นในการทำงาน 20% ถึง 90% ไม่ควบแน่น

• อุณหภูมิในการจัดเก็บ -10° ถึง +60° C (+14° ถึง +140° F)

• ความชื้นในการจัดเก็บ 20% ถึง 90% ไม่ควบแน่น

• การติดตั้ง: ติดตั้งกับแร็คได้

พลังงาน ESD & ระเบียบข้อบังคับ

• แหล่งจ่ายไฟระหว่างประเทศ: 110VAC ~ 240VAC, 50/60Hz

• การใช้พลังงาน: 135 วัตต์เต็ม

• การป้องกัน ESD: 15kV

• ข้อบังคับ: CE, RoHs,FCC

• ขนาดเคส: 483x317x133mm(3U)

• น้ำหนักสินค้าในการขนส่ง : 7.71 กก. (17 ปอนด์)

4. การใช้งานแอพพลิเคชั่น :
