1. บทนำ

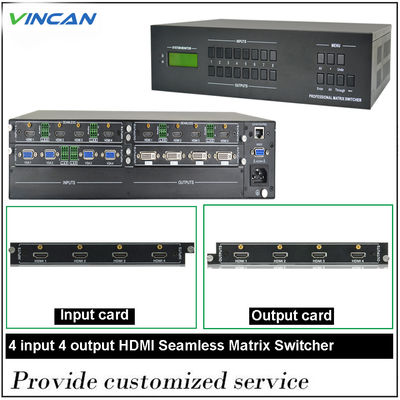

4K Hdmi Video Audio Matrix Switcher เมทริกซ์ Hdbaset 4x4 8x8 4x2เป็นวิดีโอและเสียงที่มีประสิทธิภาพสูง

ตัวสลับเมทริกซ์โมดูลาร์รองรับ max 8 แหล่งสัญญาณอินพุตและ 8 เอาต์พุตแสดงพร้อมกัน

รองรับสัญญาณวิดีโอที่แตกต่างกันด้วยการสลับข้าม

4K Hdmi Video Audio Matrix Switcher เมทริกซ์ Hdbaset 4x4 8x8 4x2ถูกส่งและเปลี่ยนอย่างอิสระ

เพื่อลดทอนสัญญาณโมดูลาร์เมทริกซ์ Switcher 8x8 รองรับการ์ดที่เปลี่ยนแปลงได้หลากหลายรวมถึง

HMDI, DVI, VGA, SDI และ HDBaseT เป็นต้น ผู้ใช้สามารถ เลือกใส่การ์ดสัญญาณที่แตกต่างกันสำหรับการใช้งานที่แตกต่างกัน

2. คุณสมบัติ

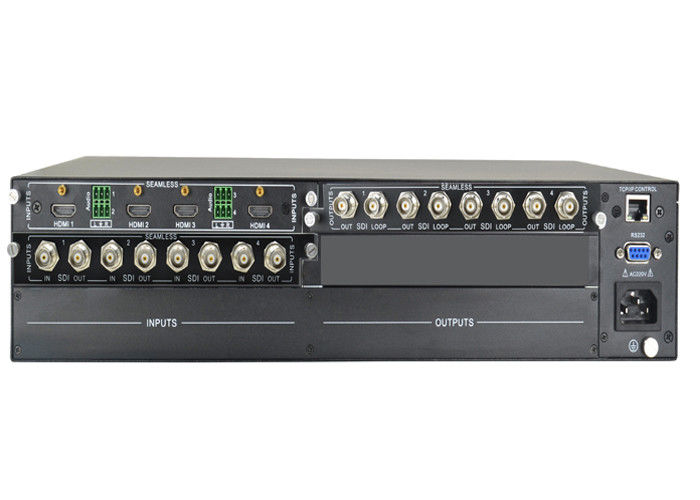

• แชสซีแบบแยกส่วนพร้อมสล็อต I/O ที่กำหนดค่าได้ ตั้งแต่ 4x4 ถึง 16x16
• การ์ด I/O ต่างๆ รวมถึงการ์ด HDMI, HDBaseT, SD/HD/3G-SDI, DVI และ VGA (เข้ากันได้กับ YUV, YC & CVBS)
• เพื่อกำหนดค่าเมทริกซ์ใด ๆ
• การสลับครอสพอยต์อย่างแท้จริง อินพุตใดๆ ไปยังเอาต์พุตใดๆ โดยไม่คำนึงถึงรูปแบบสัญญาณ
• รองรับ HDMI1.4a รองรับ 3D
• เทคโนโลยี HDBaseT แบบบูรณาการ
• ควบคุมได้ผ่านปุ่ม RS232 และ TCP/IP เสริม ยังเข้ากันได้กับการควบคุมของบุคคลที่สาม
• สอดคล้องกับ HDCP
• จอ LCD.
• 4K Hdmi Video Audio Matrix Switcher เมทริกซ์ Hdbaset 4x4 8x8 4x2

3.ข้อกำหนด

• บอร์ดการ์ด I/O: 4 - พอร์ต HDMI/การ์ด
• ช่องเสียบอินพุต: HDMI หญิง;TMDS 2.9V/3.3V, 75 โอห์ม
• เอาต์พุตวิดีโอ: HDMI A หญิง;TMDS 2.9V/3.3V;75 โอห์ม
• กำไร: 0 dB
• ความละเอียด: สูงสุด 1080p 4:4:4
• มาตรฐาน HDMI: HDCP 1.4 - รองรับ CEC, EDID และ DDC และสอดคล้องกับ HDCP
• ตัวเลือกการควบคุม: ปุ่ม, รีโมท IR และ RS232 (ขั้วต่อ D หญิง 9 ขา)
• แหล่งจ่ายไฟทั่วโลก: 100VAC ~ 240VAC, 50/60Hz;50W
• อุณหภูมิ: -10 ~ 50 องศาเซลเซียส
• ความชื้นในการทำงาน: 10 ~ 90 องศา
• ระเบียบข้อบังคับ: CE, FCC และ CCC
• 4K Hdmi Video Audio Matrix Switcher เมทริกซ์ Hdbaset 4x4 8x8 4x2

4. แผนภาพการเชื่อมต่อของ4K Hdmi Video Audio Matrix Switcher เมทริกซ์ Hdbaset 4x4 8x8 4x2:
