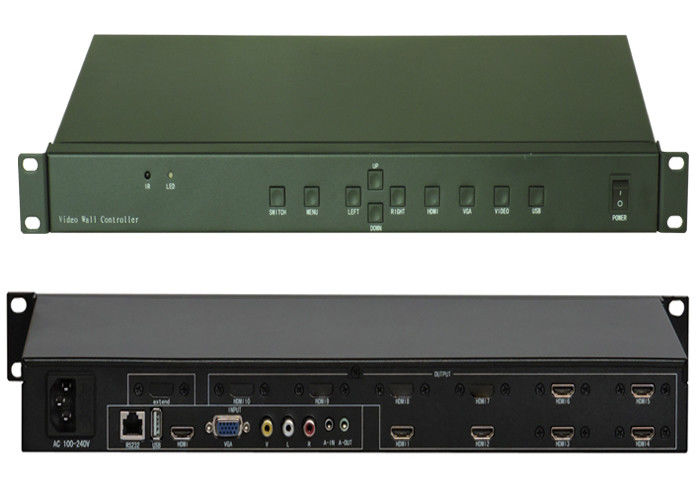

1 อินพุต 6 เอาต์พุต LCD video wall controller พร้อม RS232 control

1, แนะนำผลิตภัณฑ์:

BOX เป็นโปรเซสเซอร์ HD แบบหลายหน้าจอซึ่งมีจุดมุ่งหมายเฉพาะที่ LCD TV, หน้าจอ LCD ด้านแคบพิเศษ, โปรเจ็กเตอร์, สามารถปรับแต่งการเย็บเอาต์พุต HDMI 2 ถึง 25 ตามความต้องการของผู้ใช้และสามารถปรับแต่งข้อต่อได้ไม่จำกัดโดยเรียงซ้อน ชิปประมวลผลความละเอียดจึงสามารถรองรับสัญญาณ 1080P สำหรับเอาต์พุตหรืออินพุตและในขณะเดียวกันสามารถรองรับวิดีโอคอมโพสิต 1 รายการ, 1 VGA, 1USB, 1 HDMI เพื่ออินพุตและสัญญาณอินพุตทั้งหมดสามารถเปลี่ยนเป็นการแสดงกระบวนการหลายหน้าจอ, เสียงและที่เกี่ยวข้อง วิดีโอยังส่งออกพร้อมกัน

2, การแนะนำฟังก์ชัน:

1 รุ่นหลายหน้าจอ

ผู้ใช้สามารถเพิ่มหรือลดโมดูลเอาต์พุตได้เนื่องจาก TK-BOX ใช้การออกแบบโมดูลาร์และเครื่องเดียวสามารถเอาต์พุตสัญญาณร่วม HDMI สูงสุด 25 พร้อมโปรโตคอล DVI ที่เข้ากันได้สามารถรับรู้ข้อต่อได้ไม่ จำกัด ผ่านการเชื่อมต่อแบบเรียงซ้อนตามความต้องการของผู้ใช้ เครื่องเดียวสามารถปรับแต่งรูปแบบหลายหน้าจอได้หลายแบบ เช่น 2*2,3*3,1*2,2*3,3*2,2*4,4*2,2*5 ,5*2 เป็นต้น

2, สัญญาณเข้า

สามารถรองรับสัญญาณอินพุตได้ทั้งหมด 4 สัญญาณ ประกอบด้วย 1 วิดีโอคอมโพสิต, 1 VGA, 1 HDMI, 1 USB;และอินเทอร์เฟซ HDMI และ USB พร้อมฟังก์ชันถอดรหัสเสียงและวิดีโอ วิดีโอคอมโพสิต และสัญญาณ VGA เพิ่มอินเทอร์เฟซเสียงที่เกี่ยวข้อง ยิ่งไปกว่านั้น สัญญาณวิดีโออินพุตทั้งหมดสามารถเปลี่ยนเป็นเอาต์พุตเสียงในการซิงโครไนซ์ได้ ต่อไปนี้เป็นแผนภาพอินเทอร์เฟซ:

3, ฟังก์ชั่นกระจก

เมื่อเปรียบเทียบกับโปรเซสเซอร์แบบหลายหน้าจอทั่วไป TK-BOX สามารถรับฟังก์ชั่นพลิกกลับกระจกได้ 180° ต่อหน่วยแสดงผลแต่ละหน่วยมันจะลดช่องว่างของข้อต่อ LCD ลงอย่างรวดเร็ว ซึ่งจะทำให้ภาพสดใสขึ้นหาก LCD TV พลิก 180° ไปทางด้านบนเมื่อผู้ใช้ร่วมกัน LCD TV ธรรมดา ดังต่อไปนี้:

ก่อนพลิกคว่ำ หลังพลิกคว่ำ

4, ฟังก์ชันตัดขอบ

หากไม่มีฟังก์ชันขอบว่าง หน่วยแสดงผลร่วมทั้งหมดจะมีช่องว่างของเฟรม ซึ่งทำให้ภาพดึงขึ้นในการมองเห็นและรู้สึกไม่เป็นธรรมชาติ รูปภาพที่เป็นธรรมชาติและมีชีวิตชีวามากขึ้นโดยไม่มีการเปลี่ยนแปลง และวาดหลังจากกระบวนการว่างขอบ ต่อไปนี้เป็นแผนภาพเปรียบเทียบ

ไม่มีฟังก์ชันตัดขอบ หลังจากผ่านกระบวนการตัดขอบ

3, โทโพโลยีระบบ
