รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | 5x2 ตัวควบคุมผนังวิดีโอ โปรเซสเซอร์ USB/HDMI/VGA/AV TV 10 ทีวีแสดงการต่อหน้าจอสำหรับจอแสดงผล LED/L | สัญญาณเข้า: | VGA,HDMI,วิดีโอ,USB |
|---|---|---|---|
| สัญญาณเอาท์พุต: | เอาต์พุต HDMI 10 x | เสียง: | 3.5 อินเทอร์เฟซเสียง, รองรับช่องสัญญาณซ้ายและขวาและสเตอริโอ, สวิตช์สัญญาณ AV แบบซิงโครนัส |
| โหมดควบคุม: | RS232、รีโมต、คีย์เคส | แหล่งจ่ายไฟ: | AC 100 ถึง 240 V |
| พลัง: | 20W | ขนาด (1U): | 1U ลังมาตรฐาน 19 นิ้ว,442 มม. (L) * 45 มม. (ส) * 242 มม. (W) |
| น้ำหนัก (1U): | 2.5KG | ||
| เน้น: | 5x2 LCD ตัวควบคุมผนังวิดีโอ,1U LCD ตัวควบคุมผนังวิดีโอ,5x2 TV Video Wall Processor |
||

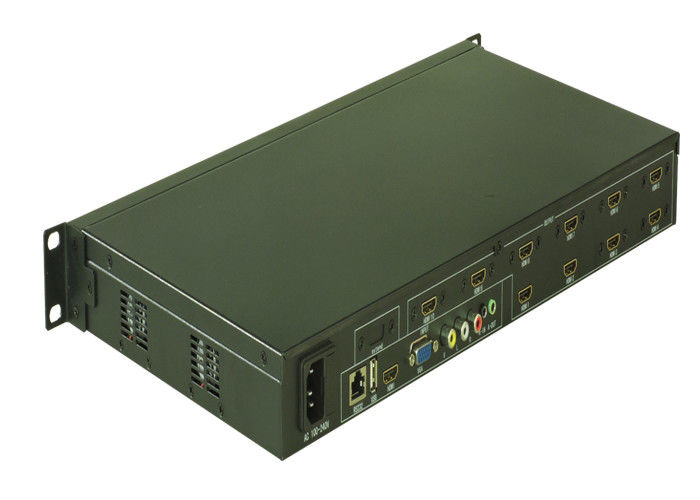

5x2 LCD ตัวควบคุมผนังวิดีโอ USB HDMI VGA วิดีโอ AV TV Processor
5x2 ตัวควบคุมผนังวิดีโอ โปรเซสเซอร์ USB/HDMI/VGA/AV TV 10 ทีวีแสดงการต่อหน้าจอสำหรับจอแสดงผล LED/LCD
1, แนะนำผลิตภัณฑ์:
5x2 ตัวควบคุมผนังวิดีโอ โปรเซสเซอร์ USB/HDMI/VGA/AV TV 10 ทีวีแสดงการต่อหน้าจอสำหรับจอแสดงผล LED/LCD
ได้รับการออกแบบมาให้เป็นตัวประมวลผลวิดีโอวอลล์เข้า/ออกอย่างแท้จริง เพื่อจับภาพ แปลง AD กำหนดเส้นทาง กระจายสัญญาณทุกรูปแบบไปยังวิดีโอวอลล์หลายตัว รวมถึง LCD TV, DID, DLP, Plasma ฯลฯ ในขณะที่ยังคงความเป็นดิจิตอลที่แท้จริง สัญญาณ.
LM-TV10 2x5 ตัวควบคุมผนังวิดีโอ พร้อมอินเทอร์เฟซวิดีโอต่างๆ มากมาย รวมถึง HDMI, วีจีเอ, เอวี,และสามารถถอดรหัสวิดีโอ (เช่น RMVB) เสียง (เช่น MP3) ภาพถ่าย (เช่น JPG) ได้ด้วยตัวเองผ่านอินเทอร์เฟซ USBวิดีโอแต่ละรายการพร้อมเสียงสามารถสลับกันได้เอาต์พุตอินเทอร์เฟซ HDMI ความละเอียด 1080P หรือ 720P เลือกโดยผู้ใช้
5x2 ตัวควบคุมผนังวิดีโอ โปรเซสเซอร์ USB/HDMI/VGA/AV TV 10 ทีวีแสดงการต่อหน้าจอสำหรับจอแสดงผล LED/LCD
ตัวควบคุมผนังวิดีโอสามารถ ควบคุมด้วยรีโมท ปุ่ม และ RS232.
2, การแนะนำฟังก์ชัน:
1 รุ่นหลายหน้าจอ
ผู้ใช้สามารถเพิ่มหรือลดโมดูลเอาต์พุตได้เนื่องจากใช้การออกแบบโมดูลาร์และเครื่องเดียวสามารถเอาต์พุตสัญญาณร่วม HDMI สูงสุด 25 พร้อมโปรโตคอล DVI ที่เข้ากันได้สามารถรับรู้ข้อต่อได้ไม่ จำกัด ผ่านการเชื่อมต่อแบบเรียงซ้อนตามความต้องการของผู้ใช้ เครื่องเดียวสามารถปรับแต่งรูปแบบหลายหน้าจอได้หลากหลายรูปแบบ เช่น 2*2,3*3,1*2,2*3,3*2,2*4,4*2,2*5 ,5*2 เป็นต้น
2, สัญญาณเข้า

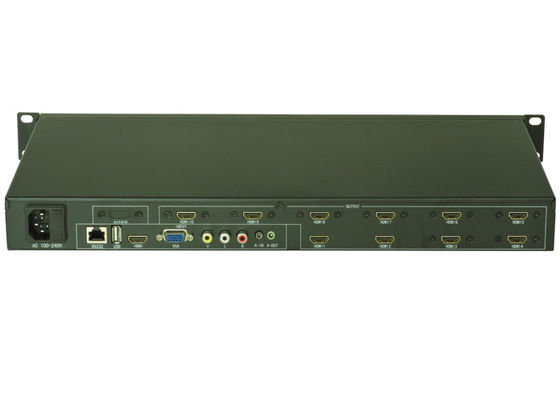

สามารถรองรับสัญญาณอินพุตได้ทั้งหมด 4 สัญญาณ ประกอบด้วย 1 วิดีโอคอมโพสิต, 1 VGA, 1 HDMI, 1 USB;และอินเทอร์เฟซ HDMI และ USB พร้อมฟังก์ชันถอดรหัสเสียงและวิดีโอ วิดีโอคอมโพสิต และสัญญาณ VGA เพิ่มอินเทอร์เฟซเสียงที่เกี่ยวข้อง ยิ่งไปกว่านั้น สัญญาณวิดีโออินพุตทั้งหมดสามารถเปลี่ยนเป็นเอาต์พุตเสียงในการซิงโครไนซ์ได้ ต่อไปนี้เป็นแผนภาพอินเทอร์เฟซ:
3, ฟังก์ชั่นกระจก
เปรียบเทียบกับโปรเซสเซอร์หลายหน้าจอทั่วไป มันสามารถรับรู้ฟังก์ชันพลิกกระจก 180° ต่อหน่วยแสดงผลแต่ละหน่วยมันจะลดช่องว่างของข้อต่อ LCD ลงอย่างรวดเร็ว ซึ่งจะทำให้ภาพดูสดใสขึ้นหากทีวี LCD พลิก 180° ไปทางด้านบนเมื่อผู้ใช้ร่วม LCD TV ธรรมดา ดังต่อไปนี้:
ก่อนพลิกคว่ำ หลังพลิกคว่ำ
4, ฟังก์ชันตัดขอบ
หากไม่มีฟังก์ชันขอบว่าง หน่วยแสดงผลร่วมทั้งหมดจะมีช่องว่างของเฟรม ซึ่งทำให้ภาพดึงขึ้นในการมองเห็นและรู้สึกไม่เป็นธรรมชาติ รูปภาพที่เป็นธรรมชาติและมีชีวิตชีวามากขึ้นโดยไม่มีการเปลี่ยนแปลง และวาดหลังจากกระบวนการว่างขอบ ต่อไปนี้เป็นแผนภาพเปรียบเทียบ
ไม่มีฟังก์ชันตัดขอบ หลังจากผ่านกระบวนการตัดขอบ
5, ฟังก์ชั่นส่ง USB
ผลิตภัณฑ์สามารถรองรับ USB ส่งและฟังก์ชั่นร่วม หลังจากเสร็จสิ้นฟังก์ชั่นพื้นฐานร่วมกันของ LCD ผู้ใช้สามารถตั้งค่าเพียงการเล่นรูปแบบร่วมของวิดีโอหรือรูปภาพ มันง่ายและมีประโยชน์ ไม่จำเป็นต้องจัดสรรคอมพิวเตอร์หรืออุปกรณ์ออกอากาศอื่น ๆ เพิ่มเติม เพียงแค่เราต้องทำคือแทรก ดิสก์ U ที่อินเทอร์เฟซ USB ในกระบวนการหลายฉากของผลิตภัณฑ์ของเรา
6, ฟังก์ชั่นที่สำคัญ
***ฟังก์ชั่นประกบหลายช่องพร้อมเอาต์พุต HDMI 9 ช่อง (3×3, 2×4, 4×2)
***สัญญาณอินพุตวิดีโอหลายตัวพร้อม 1 HDMI, 1 DVI, 1 VGA, 1 USB
***รองรับฟังก์ชั่นมิเรอร์
***รองรับฟังก์ชั่นมาสก์ขอบ
***รองรับ RS232 และรีโมทคอนโทรล
| วีดีโอ | |
| มาตรการ | รองรับโปรโตคอล hdcp1.3 รองรับโปรโตคอล hdmi1.3 เข้ากันได้กับโปรโตคอล dvi1.0 |
| ได้รับ | 0 เดซิเบล |
| แบนด์วิดธ์อินเทอร์เฟซ | 2.25Gbps (รวม 6.75Gbps, 2.25Gbps ต่อสี) |
| ความละเอียดการสนับสนุนสูงสุด |
HDPC:1920x1200P@ 60_24บิต, HDTV:1920x1080P@60_36bit |
| บิตนาฬิกากระวนกระวายใจ | <0.15 Tbit |
| เวลาเพิ่มขึ้นเล็กน้อย | <0.3Tbit (20%--80%) |
| เวลาตกเล็กน้อย | <0.3Tbit (20%--80%) |
| ความล่าช้าในการส่งสูงสุด | 5nS(±1nS) |
| เปลี่ยนความเร็ว | 200 ns (เวลาสูงสุด) |
| อินพุตวิดีโอ | |
| อินเตอร์เฟซ | อินเทอร์เฟซ Vga/dvi-d/hdmi-a ตัวเมีย |
| ความแรงของสัญญาณ | TMDS +/- 0.4Vpp |
| อิมพีแดนซ์ | 50 Ω |
| ใส่ edid | Edid live เขียนซ้ำได้ |
| ระยะอินพุตสูงสุดที่แนะนำ | น้อยกว่า 40 เมตรที่ 1920x1080@60 (แนะนำให้ใช้สาย HDMI Special ที่ผ่านการรับรอง เช่น สาย Molex TM) |
| เอาต์พุตวิดีโอ | |
| อินเตอร์เฟซ | อินเทอร์เฟซ Vga/dvi-d/hdmi-a ตัวเมีย |
| อิมพีแดนซ์ | 50Ω |
| ระยะเอาต์พุตสูงสุดที่แนะนำ | น้อยกว่า 10 เมตรที่ 1920x1200@60 (แนะนำให้ใช้สาย HDMI ที่ผ่านการรับรอง เช่น สาย Molex TM) |
| ประเภทการควบคุม | |
| อินเทอร์เฟซการควบคุมแบบอนุกรม | Rs-232, อินเทอร์เฟซ d-type ตัวผู้และตัวเมีย 9 พิน |
| อัตราบอดและโปรโตคอล | อัตราบอด: 9600, บิตข้อมูล: 8 บิต, บิตหยุด: 1, ไม่มีความเท่าเทียมกัน |
| โครงสร้างพอร์ตควบคุมแบบอนุกรม | 2 = TX, 3 = RX, 5 = GND |
| สเปค | |
| แหล่งจ่ายไฟ | 100VAC ~ 240VAC, 50/60 Hz, แหล่งจ่ายไฟแบบปรับได้ระหว่างประเทศ |
| อุณหภูมิ | อุณหภูมิในการจัดเก็บและใช้งาน: -20 ° ~ +70° |
| ความชื้น | ความชื้นในการจัดเก็บและใช้งาน: 10% ~ 90% |
| ขนาดแชสซี | ขึ้นอยู่กับรุ่นจริง |
| น้ำหนักผลิตภัณฑ์ | ขึ้นอยู่กับรุ่นจริง |
| หมายถึงเวลาระหว่างความล้มเหลว | 30,000 ชั่วโมง |
| การรับประกัน | รับประกันฟรี 1 ปี บำรุงรักษาตลอดอายุการใช้งาน |
ปุ่มกดเคส
7, ฟังก์ชั่นการควบคุมระยะไกล
รีโมตคอนโทรลเป็นการปรับแต่งแบบเอกสิทธิ์เฉพาะสำหรับ , ฟังก์ชันแต่ละตัวของโปรเซสเซอร์แบบหลายหน้าจอนั้นสอดคล้องกับคีย์รีโมตคีย์อย่างสมบูรณ์และตลาดไม่สามารถซื้อได้ รีโมทคอนโทรลใช้การออกแบบที่ละเอียดอ่อนเป็นพิเศษ ดังนั้นจึงสามารถบรรลุระยะทางได้ 7 ถึง 10 เมตร และสามารถตอบสนองได้ทั้งหมด การทำงานของโปรเซสเซอร์หลายหน้าจอ เช่น การตั้งค่า สวิตช์ ปรับ ดังภาพต่อไปนี้:
8,ระบบโทโพโลยี
9. บริการของเรา:
