รายละเอียดสินค้า:
|
| ชื่อสินค้า: | โปรเซสเซอร์ผนังวิดีโอ HDMI แบบแยกส่วน 40x40 พร้อม 4K60 4:4:4, จอแสดงผล 16 หน้าต่างและการควบคุมหน้าจอ | ประเภทโปรเซสเซอร์: | โปรเซสเซอร์วิดีโอวอลล์เมทริกซ์ |
|---|---|---|---|
| สถาปัตยกรรม: | การประมวลผลฮาร์ดแวร์ FPGA | การกำหนดค่า: | อินพุต HDMI 40 ช่อง × เอาต์พุต HDMI 40 ช่อง |
| การประมวลผลแบบหลายหน้าต่าง: | มากถึง 16 Windows/เลเยอร์ที่ 2K ขึ้นอยู่กับการกำหนดค่า | บูรณาการ SDI: | การ์ด 12G-SDI เสริม |
| เน้น: | โปรเซสเซอร์ผนังวิดีโอ HDMI แบบโมดูลาร์ 40x40,ตัวควบคุมเมทริกซ์ผนังวิดีโอ 4K60 4:4:4,ตัวควบคุมวิดีโอวอลล์แบบแยกส่วนจอแสดงผล 16 หน้าต่าง |
||
VINCAN 40x40 Modular HDMI Video Wall Processor เป็นคอนโทรลเลอร์เมทริกซ์วิดีโอวอลล์ระดับมืออาชีพที่ใช้ FPGA ซึ่งออกแบบมาสำหรับระบบ AV ขนาดใหญ่ ศูนย์เฝ้าระวังความปลอดภัย ห้องควบคุมและสั่งการ สถานที่ตรวจสอบการออกอากาศ และการติดตั้งจอแสดงผลหลายจอ
สร้างขึ้นบนแพลตฟอร์มการประมวลผลวิดีโอแบบโมดูลาร์ที่อัปเกรดของ VINCAN การกำหนดค่าอินพุต 40 อินพุต เอาต์พุต 40 เอาต์พุตนี้รวมการประมวลผลวิดีโอวอลล์ความละเอียดสูง การสลับเมทริกซ์ที่ไร้รอยต่อ การจัดการหลายหน้าต่างที่ยืดหยุ่น และการควบคุมแบบรวมศูนย์ไว้ในแชสซีเดียว
ระบบรองรับอินพุตและเอาต์พุต HDMI 4K@60Hz 4:4:4 ผ่านการ์ดสี่ช่องที่เข้ากันได้ ภายใต้เงื่อนไขการทำงาน 2K ที่รองรับ การ์ดเอาต์พุตวิดีโอวอลล์ให้หน้าต่าง/เลเยอร์สูงสุด 16 หน้าต่าง ทำให้ผู้ปฏิบัติงานสามารถจัดระเบียบแหล่งสัญญาณหลายแหล่งทั่วทั้งระบบจอแสดงผลของตนได้
การเชื่อมต่อ 12G-SDI เสริมช่วยให้สามารถกำหนดค่าโปรเซสเซอร์สำหรับการออกอากาศระดับมืออาชีพและการใช้งาน AV แบบผสมผสานอินเทอร์เฟซได้
ด้วยหน้าจอสัมผัสที่แผงด้านหน้าในตัว การจัดการผ่านเว็บ การควบคุม RS-232 และการเชื่อมต่อ LAN โปรเซสเซอร์วิดีโอวอลล์ VINCAN 40x40 จึงมีการทำงานและการรวมระบบที่ยืดหยุ่นสำหรับสภาพแวดล้อม AV ระดับมืออาชีพที่ต้องการ
โปรเซสเซอร์วิดีโอวอลล์ HDMI 40x40 ออกแบบมาสำหรับการติดตั้งที่ต้องการแหล่งสัญญาณวิดีโอและจุดเชื่อมต่อจอแสดงผลจำนวนมาก
ความสามารถหลัก ได้แก่:
ด้วยการ์ดที่ติดตั้งอย่างเหมาะสม โปรเซสเซอร์สามารถจัดการวิดีโอวอลล์ขนาดใหญ่พร้อมกับจอแสดงผลเสริมภายในระบบเดียวกัน การกำหนดค่าการ์ดอินพุตและเอาต์พุตที่แน่นอนควรได้รับการยืนยันตามข้อกำหนดของโครงการ
คอนโทรลเลอร์วิดีโอวอลล์แบบโมดูลาร์ VINCAN ที่อัปเกรดรองรับ 4K@60Hz 4:4:4 บนการ์ดอินพุตและเอาต์พุต HDMI ที่เข้ากันได้ การ์ด HDMI ที่เข้ากันได้แต่ละใบมีสี่ช่อง โดยรองรับ 4K60 ในทุกช่อง
สิ่งนี้ช่วยให้ระบบสามารถจัดการแหล่งสัญญาณ HDMI ความละเอียดสูง เช่น:
การสุ่มตัวอย่างโครมา 4:4:4 ช่วยรักษาความละเอียดของข้อความและรายละเอียดของภาพ ทำให้โปรเซสเซอร์เหมาะสำหรับห้องควบคุมที่แสดงแผนที่ แดชบอร์ด สเปรดชีต และข้อมูลภาพที่มีรายละเอียดอื่นๆ
โปรเซสเซอร์วิดีโอวอลล์แบบโมดูลาร์ VINCAN 40x40 รองรับเลย์เอาต์หลายหน้าต่างที่ยืดหยุ่นผ่านการ์ดเอาต์พุตวิดีโอวอลล์ที่เข้ากันได้ ภายใต้เงื่อนไขการทำงาน 2K ที่รองรับ ระบบให้หน้าต่าง/เลเยอร์สูงสุด 16 หน้าต่างภายในโครงสร้างการประมวลผลที่เกี่ยวข้อง
ฟังก์ชันที่รองรับ ได้แก่:
โปรเซสเซอร์ช่วยให้ผู้ปฏิบัติงานสามารถจัดเรียงแหล่งสัญญาณวิดีโอตามความต้องการในการตรวจสอบหรือนำเสนอ
แตกต่างจากสวิตช์เมทริกซ์ HDMI ทั่วไป โปรเซสเซอร์ VINCAN 40x40 รวมการสร้างวิดีโอวอลล์และการกำหนดเส้นทางสัญญาณเมทริกซ์ไว้ในแพลตฟอร์มโมดูลาร์เดียว ด้วยการ์ดเอาต์พุตที่เข้ากันได้ รองรับการทำงานวิดีโอวอลล์และเมทริกซ์พร้อมกัน
ตัวอย่างเช่น ศูนย์ควบคุมสามารถกำหนดจอแสดงผลที่เลือกให้กับวิดีโอวอลล์ตรวจสอบแบบหลายหน้าต่าง ในขณะที่ใช้เอาต์พุตเมทริกซ์ที่เข้ากันได้อื่นๆ สำหรับการเลือกแหล่งสัญญาณอิสระ สถาปัตยกรรมนี้ช่วยให้ผู้รวมระบบ AV ออกแบบระบบที่รวมการจัดการวิดีโอแบบรวมศูนย์เข้ากับการควบคุมจอแสดงผลที่ยืดหยุ่น
โปรเซสเซอร์ใช้การ์ดอินพุตและเอาต์พุตที่สามารถเปลี่ยนได้ ทำให้สามารถปรับการกำหนดค่าระบบให้เข้ากับการติดตั้งได้
อินเทอร์เฟซที่เข้ากันได้ที่มีอยู่ ได้แก่:
การออกแบบแบบโมดูลาร์ช่วยให้ผู้รวมระบบสามารถเลือกประเภทการ์ดตามแหล่งสัญญาณที่ต้องการ ฟังก์ชันเอาต์พุต และกลุ่มจอแสดงผล ควรตรวจสอบความเข้ากันได้ของการ์ดและฟังก์ชันการประมวลผลที่มีอยู่สำหรับการกำหนดค่าขั้นสุดท้าย
แพลตฟอร์มวิดีโอวอลล์แบบโมดูลาร์ VINCAN รองรับการ์ด 12G-SDI เสริมสำหรับการรวมสัญญาณวิดีโอระดับมืออาชีพ สิ่งนี้มีประโยชน์สำหรับสถานที่ออกอากาศ สภาพแวดล้อมการผลิต และระบบตรวจสอบที่ใช้อุปกรณ์ที่ใช้ SDI การเชื่อมต่อ SDI เป็นทางเลือกและขึ้นอยู่กับการ์ดอินพุตและเอาต์พุตที่ติดตั้ง

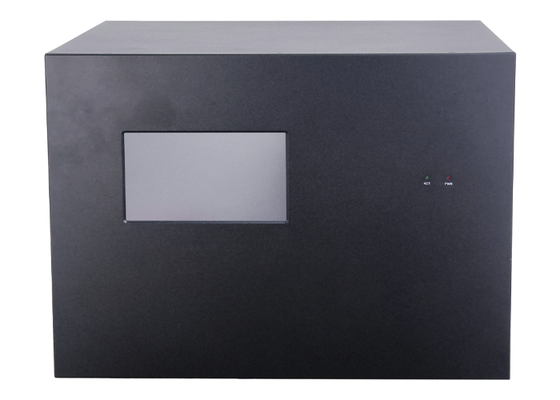

หน้าจอสัมผัสในตัวให้การควบคุมในพื้นที่และการตรวจสอบระบบที่สะดวก
ผู้ปฏิบัติงานสามารถเข้าถึงฟังก์ชันต่างๆ ได้แก่:
หน้าจอสัมผัสช่วยให้การทำงานประจำวันและการบำรุงรักษาระบบ ณ สถานที่ง่ายขึ้น
คอนโทรลเลอร์วิดีโอวอลล์ 40x40 รองรับวิธีการควบคุมหลายวิธีสำหรับการรวมระบบ AV ระดับมืออาชีพ
อินเทอร์เฟซและวิธีการที่รองรับ ได้แก่:
โปรเซสเซอร์ยังมีอินเทอร์เฟซการควบคุมอุปกรณ์ภายนอก รวมถึงพอร์ต RS-232/RS-485 ที่กำหนดค่าได้ พอร์ต IR และการเชื่อมต่อ GPIO ตัวเลือกเหล่านี้ช่วยให้ผู้รวมระบบสามารถรวมโปรเซสเซอร์วิดีโอวอลล์เข้ากับระบบควบคุม AV แบบรวมศูนย์ที่เข้ากันได้
โปรเซสเซอร์รองรับกลุ่มจอแสดงผลที่จัดการได้อย่างอิสระหลายกลุ่ม แต่ละกลุ่มสามารถมีการกำหนดค่าจอแสดงผลและค่าที่ตั้งไว้ล่วงหน้าในการดำเนินงานของตนเอง ระบบรองรับค่าที่ตั้งไว้ล่วงหน้าสูงสุด 256 ค่าต่อกลุ่มจอแสดงผล ทำให้ผู้ปฏิบัติงานสามารถบันทึกเลย์เอาต์ที่ใช้บ่อยและเรียกคืนได้เมื่อต้องการ
ฟังก์ชันเพิ่มเติม ได้แก่:
ฟังก์ชันเหล่านี้ช่วยลดความซับซ้อนในการดำเนินงานประจำวันในห้องควบคุมและศูนย์ตรวจสอบ
โปรเซสเซอร์วิดีโอวอลล์แบบโมดูลาร์ VINCAN 40x40 ใช้สถาปัตยกรรมฮาร์ดแวร์ FPGA เฉพาะโดยไม่มีระบบปฏิบัติการฝังตัว ระบบได้รับการออกแบบมาสำหรับการประมวลผลสัญญาณวิดีโอระดับมืออาชีพ การจัดการแหล่งสัญญาณที่ยืดหยุ่น และการใช้งานการตรวจสอบอย่างต่อเนื่อง คุณสมบัติแพลตฟอร์มเพิ่มเติม ได้แก่ ความเร็วพัดลมระบายความร้อนที่ปรับได้ การตรวจสอบสถานะแบบเรียลไทม์ และสถาปัตยกรรมแหล่งจ่ายไฟคู่
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผลิตภัณฑ์ | โปรเซสเซอร์วิดีโอวอลล์ HDMI แบบโมดูลาร์ 40x40 |
| ยี่ห้อ | VINCAN |
| ประเภทโปรเซสเซอร์ | โปรเซสเซอร์เมทริกซ์วิดีโอวอลล์ |
| สถาปัตยกรรม | การประมวลผลฮาร์ดแวร์ FPGA |
| การกำหนดค่า | อินพุต HDMI 40 ช่อง x เอาต์พุต HDMI 40 ช่อง |
| ช่องอินพุต | 40 |
| ช่องเอาต์พุต | 40 |
| ช่อง HDMI ต่อการ์ด | 4 |
| ความละเอียดอินพุต HDMI | สูงสุด 4K@60Hz 4:4:4 |
| ความละเอียดเอาต์พุต HDMI | สูงสุด 4K@60Hz 4:4:4 |
| การประมวลผลหลายหน้าต่าง | สูงสุด 16 หน้าต่าง/เลเยอร์ที่ 2K ขึ้นอยู่กับการกำหนดค่า |
| การประมวลผลวิดีโอวอลล์ | รองรับ |
| การสลับเมทริกซ์ | รองรับด้วยการ์ดที่เข้ากันได้ |
| การรวม SDI | การ์ด 12G-SDI เสริม |
| หน้าจอสัมผัส | หน้าจอสัมผัสที่แผงด้านหน้าในตัว |
| ค่าที่ตั้งไว้ล่วงหน้าของจอแสดงผล | สูงสุด 256 ค่าต่อกลุ่มจอแสดงผล |
| กลุ่มจอแสดงผลหลายกลุ่ม | รองรับ |
| การชดเชยขอบจอ | รองรับ, ความแม่นยำในการปรับ 2 พิกเซล |
| การจัดการ EDID | รองรับ |
| การครอบตัดอินพุต | รองรับ |
| การควบคุมผ่านเว็บ | รองรับ |
| การควบคุม LAN | รองรับ |
| การควบคุมแบบอนุกรม | อินเทอร์เฟซ RS-232 / RS-485 |
| อินเทอร์เฟซการควบคุม IR | 4 |
| อินเทอร์เฟซ GPIO | 4 |
| การกำหนดเส้นทางเสียง | อิสระหรือตามวิดีโอ |
| การแสดงตัวอย่าง HDMI | เสริม |
| ความเร็วพัดลมระบายความร้อน | ต่ำ / ปานกลาง / สูง |
| สถาปัตยกรรมแหล่งจ่ายไฟ | แหล่งจ่ายไฟคู่ |
| OEM/ODM | มีจำหน่าย |
โปรเซสเซอร์วิดีโอวอลล์ HDMI 40x40 เหมาะสำหรับศูนย์ตรวจสอบความปลอดภัยที่ต้องการการจัดการจอแสดงผลแบบรวมศูนย์ของแหล่งสัญญาณวิดีโอ HDMI หลายแหล่ง การใช้งานทั่วไป ได้แก่ การแสดงผลลัพธ์ของระบบจัดการวิดีโอ แดชบอร์ดความปลอดภัย แผนที่ และข้อมูลการดำเนินงานบนวิดีโอวอลล์ขนาดใหญ่
ศูนย์บัญชาการมักต้องการการแสดงข้อมูลหลายแหล่งพร้อมกัน โปรเซสเซอร์ VINCAN 40x40 รองรับเลย์เอาต์วิดีโอวอลล์ที่กำหนดค่าได้ กลุ่มจอแสดงผลอิสระ และการเรียกคืนค่าที่ตั้งไว้ล่วงหน้าสำหรับสถานการณ์การดำเนินงานที่แตกต่างกัน
ศูนย์ควบคุมการจราจรสามารถใช้โปรเซสเซอร์เพื่อจัดระเบียบข้อมูลการตรวจสอบการจราจร แผนที่ แดชบอร์ดควบคุม และแหล่งสัญญาณ HDMI อื่นๆ ที่เข้ากันได้บนหน้าจอหลายจอ
ด้วยการ์ดอินเทอร์เฟซ SDI เสริม โปรเซสเซอร์สามารถกำหนดค่าสำหรับการตรวจสอบการออกอากาศระดับมืออาชีพและการใช้งานการจัดการสัญญาณ
โรงงานอุตสาหกรรมสามารถแสดงแดชบอร์ดการผลิต อินเทอร์เฟซการดำเนินงาน และข้อมูลการตรวจสอบบนระบบหลายจอแบบรวมศูนย์
โปรเซสเซอร์เมทริกซ์วิดีโอวอลล์ HDMI 40x40 รองรับการจัดการแหล่งสัญญาณนำเสนอและจอแสดงผลหลายแหล่งแบบรวมศูนย์สำหรับสถานที่ประชุมขนาดใหญ่และระบบ AV ขององค์กร
โปรเซสเซอร์สามารถใช้ในสถานที่จัดนิทรรศการขนาดใหญ่ โชว์รูม และสภาพแวดล้อมการแสดงผลเชิงพาณิชย์ที่ต้องการการเชื่อมต่อแหล่งสัญญาณ HDMI หลายแหล่งและเลย์เอาต์จอแสดงผลที่ยืดหยุ่น
โปรเซสเซอร์วิดีโอวอลล์ HDMI 40x40 คือระบบประมวลผลวิดีโอที่กำหนดค่าด้วยอินพุต HDMI 40 ช่องและเอาต์พุต HDMI 40 ช่อง ออกแบบมาเพื่อจัดการแหล่งสัญญาณวิดีโอหลายแหล่ง สร้างเลย์เอาต์วิดีโอวอลล์ และให้การกำหนดเส้นทางสัญญาณเมทริกซ์ผ่านการ์ดที่เข้ากันได้
ใช่ การ์ดอินพุตและเอาต์พุต HDMI ที่เข้ากันได้รองรับ 4K@60Hz 4:4:4 โดยมีสี่ช่องต่อการ์ด
ความสามารถสูงสุด 16 หน้าต่าง/เลเยอร์ใช้กับเงื่อนไขการทำงาน 2K ที่รองรับ ไม่ควรถือว่าเป็นหน้าต่าง 4K60 พร้อมกัน 16 หน้าต่าง
ใช่ แพลตฟอร์มแบบโมดูลาร์รองรับการประมวลผลวิดีโอวอลล์และการสลับเมทริกซ์พร้อมกันด้วยการ์ดเอาต์พุตที่เหมาะสม
ใช่ สามารถเลือกการ์ด 12G-SDI ที่เข้ากันได้เสริมสำหรับโครงการที่ต้องการการรวมสัญญาณ SDI ระดับมืออาชีพ
ใช่ หน้าจอสัมผัสที่แผงด้านหน้ารองรับการทำงานในพื้นที่ รวมถึงการสลับสัญญาณ การจัดการค่าที่ตั้งไว้ล่วงหน้า และการดูสถานะระบบ
โปรเซสเซอร์มีอินเทอร์เฟซ RS-232, LAN, อนุกรมที่กำหนดค่าได้, IR และ GPIO ควรประเมินการรวมระบบกับข้อกำหนดคำสั่งและอินเทอร์เฟซของระบบควบคุมของบุคคลที่สาม
ทั้งสองรุ่นเป็นส่วนหนึ่งของแพลตฟอร์มการประมวลผลวิดีโอแบบโมดูลาร์ที่อัปเกรดเดียวกันและใช้เทคโนโลยีการ์ด I/O 4K60 ที่เข้ากันได้ ความแตกต่างหลักคือจำนวนการเชื่อมต่ออินพุตและเอาต์พุตที่มีอยู่ การกำหนดค่า 40x40 ออกแบบมาสำหรับโครงการที่ต้องการการเชื่อมต่อแหล่งสัญญาณและจอแสดงผลมากขึ้นภายในระบบเดียว
ใช่ VINCAN ให้บริการ OEM/ODM และการสนับสนุนการกำหนดค่าตามโครงการสำหรับผู้รวมระบบ AV ผู้จัดจำหน่าย และผู้รับเหมาติดตั้งระดับมืออาชีพ
VINCAN เชี่ยวชาญด้านอุปกรณ์ AV ระดับมืออาชีพ รวมถึงโปรเซสเซอร์วิดีโอวอลล์แบบโมดูลาร์ สวิตช์เมทริกซ์ HDMI ระบบ AV over IP และโซลูชันการส่งสัญญาณ
เราสนับสนุนผู้รวมระบบ AV ระดับมืออาชีพและผู้จัดจำหน่ายด้วย:
กำลังวางแผนห้องควบคุมขนาดใหญ่ ศูนย์ตรวจสอบความปลอดภัย หรือการติดตั้ง AV แบบหลายจอระดับมืออาชีพ? ติดต่อ VINCAN พร้อมข้อกำหนดโครงการของคุณ รวมถึง:
ทีมเทคนิคของเราสามารถช่วยคุณเลือกการกำหนดค่าโปรเซสเซอร์วิดีโอวอลล์แบบโมดูลาร์ที่เหมาะสมสำหรับโครงการของคุณได้
