รายละเอียดสินค้า:
|
| ชื่อสินค้า: | โปรเซสเซอร์ผนังวิดีโอ HDMI แบบโมดูลาร์ 16x16 พร้อม 4K60 4:4:4, จอแสดงผลแบบหลายหน้าต่างและหน้าจอสัมผั | การกำหนดค่า: | อินพุต HDMI 16 ช่อง × เอาต์พุต HDMI 16 ช่อง |
|---|---|---|---|
| สถาปัตยกรรมการประมวลผล: | ฮาร์ดแวร์ FPGA | ช่อง HDMI ต่อการ์ด: | 4 |
| ความสามารถหลายหน้าต่าง: | มากถึง 16 Windows ที่ 2K ขึ้นอยู่กับการกำหนดค่า | การสนับสนุน SDI: | การ์ด 12G-SDI เสริม |
| เน้น: | โปรเซสเซอร์ผนังวิดีโอ HDMI แบบโมดูลาร์ 16x16,ตัวควบคุมวิดีโอวอลล์ 4K60 4:4:4,โปรเซสเซอร์ผนังวิดีโอแสดงผลแบบหลายหน้าต่าง |
||

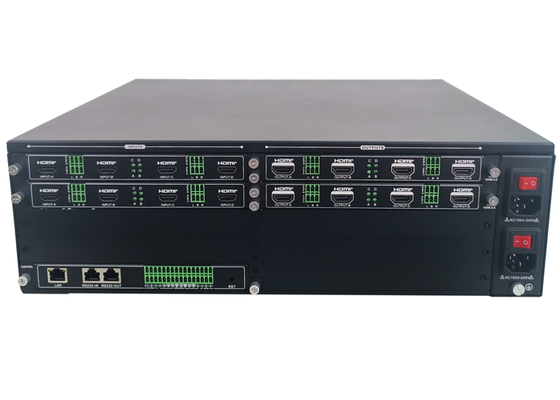

VINCAN 16x16 Modular HDMI Video Wall Processor เป็นคอนโทรลเลอร์วิดีโอวอลล์ระดับมืออาชีพที่ใช้ FPGA ออกแบบมาเพื่อการจัดการสัญญาณ AV แบบรวมศูนย์ การประมวลผลวิดีโอแบบหลายหน้าต่าง และการสลับเมทริกซ์ที่ยืดหยุ่น
ด้วยอินพุต HDMI 16 ช่องและเอาต์พุต HDMI 16 ช่องในการกำหนดค่ามาตรฐานที่แสดงนี้ โปรเซสเซอร์เมทริกซ์วิดีโอวอลล์แบบโมดูลาร์นี้จึงเป็นโซลูชันที่ใช้งานได้จริงสำหรับศูนย์บัญชาการ ห้องควบคุมความปลอดภัย สถานที่ออกอากาศ ระบบตรวจสอบอุตสาหกรรม และการติดตั้ง AV ขนาดใหญ่
โปรเซสเซอร์รองรับอินพุตและเอาต์พุต HDMI 4K@60Hz 4:4:4 ผ่านการ์ด I/O แบบสี่ช่องที่เข้ากันได้ สูงสุด 16 หน้าต่างที่ความละเอียด 2K ภายใต้การกำหนดค่าที่รองรับ การเชื่อมต่อ 12G-SDI เสริม และการทำงานด้วยหน้าจอสัมผัสที่แผงด้านหน้า
รุ่น 16x16 ใช้คุณสมบัติการประมวลผลวิดีโอและความสามารถของหน้าต่าง/เลเยอร์แบบเดียวกับรุ่น 8x8 ที่เล็กกว่า ข้อได้เปรียบหลักคือจำนวนช่องอินพุตและเอาต์พุตที่เพิ่มขึ้น ทำให้สามารถจัดการอุปกรณ์ AV และการเชื่อมต่อจอแสดงผลได้มากขึ้นภายในแชสซีเดียว
การรวมการประมวลผลวิดีโอวอลล์ การสลับเมทริกซ์ การตั้งค่าจอแสดงผล และวิธีการควบคุมหลายวิธี โปรเซสเซอร์วิดีโอวอลล์ VINCAN 16x16 จึงเป็นแพลตฟอร์มฮาร์ดแวร์ที่ยืดหยุ่นสำหรับผู้รวมระบบ AV ระดับมืออาชีพ
โปรเซสเซอร์วิดีโอวอลล์ HDMI 16x16 ให้การจัดการสัญญาณแบบรวมศูนย์สำหรับระบบจอแสดงผลหลายหน้าจอระดับมืออาชีพ
สถาปัตยกรรมแบบโมดูลาร์ช่วยให้ผู้รวมระบบสามารถกำหนดค่าโซลูชันวิดีโอวอลล์ตามความต้องการของโครงการจริง
โปรเซสเซอร์ที่อัปเกรดแล้วรองรับสัญญาณ HDMI 4K@60Hz 4:4:4 ทั้งบนการ์ดอินพุตและเอาต์พุตที่เข้ากันได้ ประโยชน์หลัก ได้แก่:
ความสามารถนี้มีคุณค่าอย่างยิ่งในห้องควบคุมที่ผู้ปฏิบัติงานจำเป็นต้องดูแดชบอร์ดโดยละเอียด อินเทอร์เฟซการตรวจสอบ แบบร่างทางเทคนิค และเนื้อหาความละเอียดสูงอื่นๆ
โปรเซสเซอร์วิดีโอวอลล์แบบโมดูลาร์ VINCAN รองรับการจัดการหน้าต่างที่ยืดหยุ่นสำหรับแอปพลิเคชันวิดีโอวอลล์ LCD และ LED
จำนวนหน้าต่างสูงสุดและการจัดสรรเลเยอร์ขึ้นอยู่กับการ์ดเอาต์พุตที่เลือกและความละเอียดในการทำงาน รุ่น 16x16 และ 8x8 ใช้ข้อกำหนดการประมวลผลการ์ดเอาต์พุตที่เข้ากันได้แบบเดียวกัน
โปรเซสเซอร์ VINCAN 16x16 แบบโมดูลาร์รวมฟังก์ชันการประมวลผลวิดีโอวอลล์และการสลับเมทริกซ์ไว้ในแพลตฟอร์มฮาร์ดแวร์เดียว ขึ้นอยู่กับการ์ด I/O ที่ติดตั้ง ระบบรองรับ:
ตัวอย่างเช่น ห้องควบคุมความปลอดภัยอาจใช้กลุ่มหน้าจอสำหรับวิดีโอวอลล์หลัก ในขณะที่กำหนดเอาต์พุตที่เข้ากันได้อื่นๆ ให้กับจอภาพแยกต่างหาก สถาปัตยกรรมแบบรวมศูนย์นี้ช่วยลดความซับซ้อนในการจัดการสัญญาณในการติดตั้ง AV ที่ซับซ้อน
โปรเซสเซอร์ใช้การ์ดเสียบแบบโมดูลาร์ โดยมีสี่ช่องต่อการ์ดอินพุตหรือเอาต์พุต HDMI ที่เข้ากันได้ การกำหนดค่า HDMI 16x16 ประกอบด้วยการ์ดอินพุต HDMI สี่ใบและการ์ดเอาต์พุต HDMI สี่ใบ ตัวเลือกการ์ดที่เข้ากันได้ ได้แก่:
ฟังก์ชันที่มีอยู่ขึ้นอยู่กับการกำหนดค่าการ์ดที่ติดตั้ง
สำหรับสภาพแวดล้อมการออกอากาศและการผลิตวิดีโอระดับมืออาชีพ โปรเซสเซอร์แบบโมดูลาร์รองรับการ์ดสัญญาณ 12G-SDI เสริม การ์ด SDI ที่เข้ากันได้ช่วยให้ผู้รวมระบบสามารถออกแบบโซลูชันสำหรับโครงการที่เกี่ยวข้องกับแหล่งสัญญาณ SDI ระดับมืออาชีพและระบบจอแสดงผลที่ใช้ HDMI แอปพลิเคชันรวมถึง:
อินเทอร์เฟซ 12G-SDI เป็นอุปกรณ์เสริมและไม่รวมอยู่ในการกำหนดค่า HDMI เท่านั้น

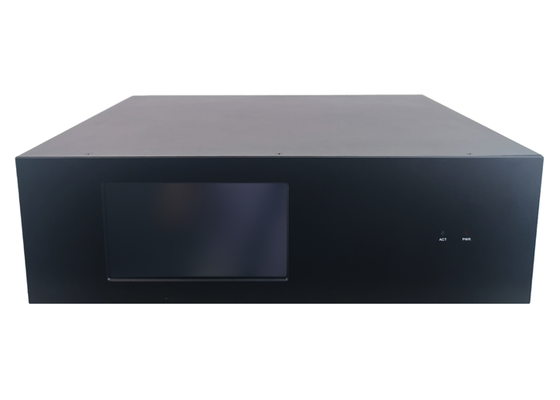

หน้าจอสัมผัสที่แผงด้านหน้าแบบรวมศูนย์ให้การเข้าถึงฟังก์ชันอุปกรณ์ในเครื่องได้อย่างสะดวก ผู้ปฏิบัติงานสามารถใช้หน้าจอสัมผัสเพื่อ:
หน้าจอสัมผัสมีประโยชน์อย่างยิ่งสำหรับการใช้งานในห้องอุปกรณ์และการบำรุงรักษา ณ สถานที่
โปรเซสเซอร์วิดีโอวอลล์รองรับวิธีการควบคุมหลายวิธีสำหรับการติดตั้ง AV ระดับมืออาชีพ วิธีการที่รองรับ ได้แก่:
ตัวเลือกเหล่านี้ช่วยให้ผู้รวมระบบสามารถเลือกวิธีการควบคุมในเครื่องหรือระยะไกลที่เหมาะสมสำหรับสภาพแวดล้อมโครงการที่แตกต่างกัน
โปรเซสเซอร์รองรับค่าที่ตั้งไว้ล่วงหน้าของจอแสดงผลสูงสุด 256 รายการต่อกลุ่มวิดีโอวอลล์ ผู้ปฏิบัติงานสามารถสร้างเลย์เอาต์ที่กำหนดไว้ล่วงหน้าและเรียกคืนได้เมื่อจำเป็น นอกจากนี้ยังรองรับการหมุนเวียนค่าที่ตั้งไว้ล่วงหน้า ทำให้โปรเซสเซอร์เหมาะสำหรับสภาพแวดล้อมการตรวจสอบที่เนื้อหาการแสดงผลจำเป็นต้องเปลี่ยนแปลงตามงานปฏิบัติการต่างๆ ฟังก์ชันเพิ่มเติม ได้แก่:
โปรเซสเซอร์วิดีโอวอลล์ VINCAN 16x16 ใช้สถาปัตยกรรมฮาร์ดแวร์ FPGA เฉพาะสำหรับการประมวลผลโดยไม่มีระบบปฏิบัติการฝังตัว สถาปัตยกรรมนี้ออกแบบมาสำหรับการประมวลผลสัญญาณวิดีโอระดับมืออาชีพและการจัดการจอแสดงผลแบบรวมศูนย์ เหมาะสำหรับสภาพแวดล้อม AV ที่ต้องการการทำงานต่อเนื่อง รวมถึงศูนย์ตรวจสอบความปลอดภัย ห้องควบคุม โรงงานอุตสาหกรรม และสถานที่ออกอากาศ
| ประเภทผลิตภัณฑ์ | โปรเซสเซอร์เมทริกซ์วิดีโอวอลล์แบบโมดูลาร์ |
|---|---|
| การกำหนดค่า | อินพุต HDMI 16 ช่อง × เอาต์พุต HDMI 16 ช่อง |
| สถาปัตยกรรมการประมวลผล | พื้นฐานฮาร์ดแวร์ FPGA |
| การ์ดอินพุต HDMI | 4 การ์ด |
| การ์ดเอาต์พุต HDMI | 4 การ์ด |
| ช่อง HDMI ต่อการ์ด | 4 |
| ความละเอียดอินพุต HDMI | สูงสุด 4K@60Hz 4:4:4 |
| ความละเอียดเอาต์พุต HDMI | สูงสุด 4K@60Hz 4:4:4 |
| ความสามารถหลายหน้าต่าง | สูงสุด 16 หน้าต่างที่ 2K, ขึ้นอยู่กับการกำหนดค่า |
| การประมวลผลวิดีโอวอลล์ | รองรับ |
| การสลับเมทริกซ์ | รองรับด้วยการ์ดที่เข้ากันได้ |
| การรองรับ SDI | การ์ด 12G-SDI เสริม |
| การควบคุมที่แผงด้านหน้า | หน้าจอสัมผัส |
| การควบคุมผ่านเว็บ | รองรับ |
| การควบคุมเครือข่าย | LAN / TCP/IP |
| การควบคุมแบบอนุกรม | RS-232 |
| ค่าที่ตั้งไว้ล่วงหน้าของจอแสดงผล | สูงสุด 256 ต่อกลุ่มจอแสดงผล |
| กลุ่มจอแสดงผลหลายกลุ่ม | รองรับ |
| การชดเชยขอบจอ | รองรับ |
| การกำหนดเส้นทางเสียง | อิสระ / เสียงตามวิดีโอ |
| เอาต์พุตแสดงผล | การ์ดที่เข้ากันได้เสริม |
| สถาปัตยกรรม I/O | การ์ดสี่ช่องแบบโมดูลาร์ |
หมายเหตุ: ความจุหน้าต่าง การจัดสรรเลเยอร์ ความเข้ากันได้ของสัญญาณ และฟังก์ชันเมทริกซ์ที่มีอยู่ขึ้นอยู่กับการ์ดที่ติดตั้งและความละเอียดในการทำงานที่เลือก
คอนโทรลเลอร์วิดีโอวอลล์ HDMI 16x16 ให้การจัดการจอแสดงผลแบบรวมศูนย์สำหรับระบบตรวจสอบความปลอดภัย สามารถจัดระเบียบแหล่งสัญญาณวิดีโอ HDMI หลายรายการ แดชบอร์ดการตรวจสอบ แผนที่ และข้อมูลความปลอดภัยบนจอแสดงผลวิดีโอวอลล์ เลย์เอาต์หน้าต่างที่ยืดหยุ่นและฟังก์ชันค่าที่ตั้งไว้ล่วงหน้าช่วยให้ผู้ปฏิบัติงานสลับระหว่างการจัดรูปแบบการตรวจสอบต่างๆ
สำหรับศูนย์ตอบสนองเหตุฉุกเฉิน ห้องบัญชาการ และสถานที่จัดการปฏิบัติการ โปรเซสเซอร์ให้การควบคุมจอแสดงผลวิดีโอวอลล์ที่ยืดหยุ่น สามารถจัดระเบียบแหล่งสัญญาณหลายรายการเป็นเลย์เอาต์ที่กำหนดไว้ล่วงหน้า ช่วยให้ผู้ปฏิบัติงานจัดการข้อมูลบนระบบหลายหน้าจอขนาดใหญ่
ศูนย์ควบคุมการจราจรมักจำเป็นต้องแสดงฟีดกล้อง แผนที่การจราจร แดชบอร์ดการปฏิบัติงาน และข้อมูลเหตุการณ์พร้อมกัน โปรเซสเซอร์วิดีโอวอลล์ 16x16 เป็นแพลตฟอร์มแบบรวมศูนย์สำหรับการจัดระเบียบแหล่งสัญญาณวิดีโอที่เข้ากันได้บนจอแสดงผลหลายรายการ
ด้วยการ์ด 12G-SDI เสริม โปรเซสเซอร์สามารถกำหนดค่าสำหรับการตรวจสอบการออกอากาศระดับมืออาชีพและการรวมสัญญาณวิดีโอ สถาปัตยกรรมแบบโมดูลาร์รองรับการเลือกอินเทอร์เฟซสัญญาณเฉพาะโครงการ
โปรเซสเซอร์เหมาะสำหรับสถานที่จัดการประชุมที่ต้องการการเชื่อมต่อแหล่งสัญญาณ HDMI หลายรายการและการจัดการจอแสดงผลแบบรวมศูนย์ แหล่งสัญญาณทั่วไป ได้แก่ คอมพิวเตอร์ ระบบนำเสนอ และอุปกรณ์ AV อื่นๆ ที่เปิดใช้งาน HDMI
โรงงานอุตสาหกรรมสามารถใช้โปรเซสเซอร์เพื่อแสดงแดชบอร์ดการปฏิบัติงาน อินเทอร์เฟซการตรวจสอบการผลิต และแหล่งสัญญาณวิดีโออื่นๆ บนหน้าจอหลายจอ
โปรเซสเซอร์รองรับการจัดเรียงจอแสดงผลหลายหน้าจอที่ยืดหยุ่นสำหรับโชว์รูม ศูนย์นิทรรศการ พื้นที่นำเสนอเชิงพาณิชย์ และการติดตั้งจอแสดงผลระดับมืออาชีพอื่นๆ
Q1: โปรเซสเซอร์วิดีโอวอลล์ HDMI 16x16 คืออะไร?
โปรเซสเซอร์วิดีโอวอลล์ HDMI 16x16 เป็นระบบประมวลผลวิดีโอที่มีอินพุต HDMI 16 ช่องและเอาต์พุต HDMI 16 ช่อง จัดการแหล่งสัญญาณวิดีโอและการเชื่อมต่อจอแสดงผลหลายรายการ พร้อมรองรับเลย์เอาต์วิดีโอวอลล์และการกำหนดเส้นทางสัญญาณผ่านการ์ดประมวลผลที่เข้ากันได้
Q2: โปรเซสเซอร์ VINCAN 16x16 รองรับอินพุตและเอาต์พุต 4K60 หรือไม่?
ใช่ การ์ดอินพุตและเอาต์พุต HDMI ที่เข้ากันได้รองรับสัญญาณวิดีโอ 4K@60Hz 4:4:4
Q3: โปรเซสเซอร์สามารถแสดงหน้าต่างได้กี่หน้าต่าง?
โปรเซสเซอร์รองรับสูงสุด 16 หน้าต่างที่ความละเอียด 2K ภายใต้การกำหนดค่าที่รองรับ ความจุหน้าต่างและเลเยอร์จริงขึ้นอยู่กับการ์ดเอาต์พุตที่ติดตั้งและความละเอียดในการทำงาน
Q4: ความแตกต่างระหว่างรุ่น 8x8 และ 16x16 คืออะไร?
ทั้งสองรุ่นใช้ความสามารถของการ์ดประมวลผลวิดีโอที่เข้ากันได้และข้อกำหนดหน้าต่าง/เลเยอร์แบบเดียวกัน ความแตกต่างหลักคือการกำหนดค่าอินพุตและเอาต์พุต รุ่น 8x8 ให้ช่องอินพุตแปดช่องและเอาต์พุตแปดช่อง ในขณะที่รุ่น 16x16 ให้ช่องอินพุตสิบหกช่องและเอาต์พุตสิบหกช่อง
Q5: โปรเซสเซอร์สามารถทำงานเป็นทั้งคอนโทรลเลอร์วิดีโอวอลล์และ HDMI matrix switcher ได้หรือไม่?
ใช่ แพลตฟอร์มแบบโมดูลาร์รองรับฟังก์ชันการประมวลผลวิดีโอวอลล์และการสลับเมทริกซ์ด้วยการ์ดอินพุตและเอาต์พุตที่เข้ากันได้
Q6: โปรเซสเซอร์รองรับ 12G-SDI หรือไม่?
ใช่ มีการ์ดอินพุตและเอาต์พุตเมทริกซ์ 12G-SDI ที่เข้ากันได้เสริมสำหรับแอปพลิเคชันวิดีโอระดับมืออาชีพ
Q7: สามารถควบคุมโปรเซสเซอร์ผ่านเว็บเบราว์เซอร์ได้หรือไม่?
ใช่ โปรเซสเซอร์รองรับการจัดการผ่านเว็บ รวมถึง LAN, RS-232, ซอฟต์แวร์เฉพาะ, แอปพลิเคชัน Android และการควบคุมด้วยหน้าจอสัมผัสที่แผงด้านหน้า
Q8: VINCAN สามารถให้การกำหนดค่าที่กำหนดเองได้หรือไม่?
ใช่ VINCAN รองรับบริการ OEM/ODM และความช่วยเหลือในการกำหนดค่าตามโครงการ ลูกค้าสามารถหารือเกี่ยวกับประเภทสัญญาณอินพุต ข้อกำหนดเอาต์พุต เลย์เอาต์วิดีโอวอลล์ และความต้องการในการรวมการควบคุมกับทีมเทคนิคของเรา
VINCAN เป็นผู้ผลิตอุปกรณ์ AV ระดับมืออาชีพที่ให้บริการโปรเซสเซอร์วิดีโอวอลล์, modular matrix switcher, โซลูชัน AV over IP และผลิตภัณฑ์ส่งสัญญาณ
เราสนับสนุนผู้รวมระบบ AV ผู้จัดจำหน่าย และผู้รับเหมาโครงการด้วยการกำหนดค่าผลิตภัณฑ์ที่ยืดหยุ่น บริการ OEM/ODM และความช่วยเหลือด้านเทคนิค ทีมงานของเราสามารถช่วยลูกค้าเลือกการ์ดอินพุตและเอาต์พุตที่เหมาะสมตามความต้องการของโครงการ
กำลังมองหาโปรเซสเซอร์วิดีโอวอลล์ HDMI 16x16 สำหรับห้องควบคุม ศูนย์ตรวจสอบ หรือโครงการ AV ระดับมืออาชีพถัดไปของคุณหรือไม่? ติดต่อ VINCAN พร้อมระบุสัญญาณอินพุตที่ต้องการ ความละเอียดเอาต์พุต การจัดเรียงจอแสดงผล และข้อกำหนดการควบคุม ทีมงานของเราจะช่วยคุณระบุการกำหนดค่าการประมวลผลวิดีโอวอลล์แบบโมดูลาร์ที่เหมาะสม
