รายละเอียดสินค้า:
|
| ความละเอียดสูงสุด: | 4K x 2K ที่ 120 Hz 8K (7680 x 4320 ที่ 30 Hz) | เครื่องส่ง DP1.4: เลเซอร์ 5 ตัว + เครื่องตรวจจับแสง 1 ตัว: | เลเซอร์ 1270/1290/1310/1330/1550 นาโนเมตร; เครื่องตรวจจับแสง 1490 นาโนเมตร |
|---|---|---|---|
| โมดูล CWDM: | 1270/1290/1310 นาโนเมตรและ 1330/1490/1550 นาโนเมตรในตัว | สัญญาณอินพุต/เอาต์พุต: | ระดับ TMDS (รองรับ DP1.4) |
| แบนด์วิดท์สัญญาณวิดีโอทั้งหมด: | 32.4 กิกะไบต์/วินาที | ชื่อสินค้า: | ตัวขยายไฟเบอร์ออปติก 8K DP1.4 บนไฟเบอร์โหมดเดี่ยวพร้อม IR สองทิศทางและ RS232, 1.5 กม. |
| เน้น: | เครื่องขยายไฟเบอร์ออปติก 8K DP1.4,เครื่องขยายไฟเบอร์ออปติกพร้อม RS232,เครื่องขยายไฟเบอร์แบบเดียว 1.5 กม. |
||

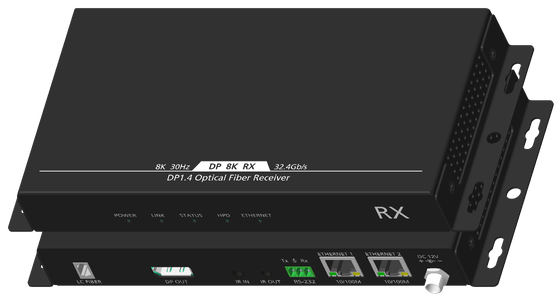

8K DP1.4 Fiber Optic Extender ผ่าน Single-Mode Fiber พร้อม IR และ RS232 แบบสองทิศทาง
ภาพรวมผลิตภัณฑ์:
VINCAN WL-DP1.4-RJ45-TX-RX เป็น 8K DP1.4 fiber optic extender ที่ออกแบบมาเพื่อส่งสัญญาณวิดีโอ DisplayPort แบบไม่บีบอัด,
AUX, IR แบบสองทิศทาง และ RS232 แบบสองทิศทาง ผ่านเส้นใยแก้วนำแสงแบบ single-mode เพียงเส้นเดียว
รองรับความละเอียดสูงสุด 8K ที่ 30Hz และ 4K ที่ 120Hz โซลูชัน DisplayPort ผ่านใยแก้วนำแสงนี้ให้การส่งสัญญาณระยะไกลที่เชื่อถือได้
สูงสุด 1.5 กม. เหมาะสำหรับการติดตั้ง AV ระดับมืออาชีพที่ต้องการวิดีโอความละเอียดสูง คุณภาพสัญญาณที่เสถียร และการควบคุมอุปกรณ์ระยะไกล
ตัวส่งและตัวรับใช้เทคโนโลยี CWDM optical เพื่อรวมความยาวคลื่นแสงหลายๆ ความยาวคลื่นเข้ากับใยแก้วนำแสงเส้นเดียว DP extender แบบใยแก้วนำแสงเส้นเดียวนี้
ช่วยลดการใช้ใยแก้วนำแสงในขณะที่ยังคงแบนด์วิดท์ 32.4 Gb/s เต็มรูปแบบที่จำเป็นสำหรับการส่งสัญญาณ DP1.4
คุณสมบัติหลัก:
• DP1.4 fiber optic extender สำหรับงาน AV ระดับมืออาชีพ
• รองรับความละเอียดสูงสุด 8K ที่ 30Hz
• รองรับ 4K ที่ 120Hz สำหรับแอปพลิเคชันวิดีโอเฟรมเรตสูง
• ส่งสัญญาณวิดีโอ DisplayPort แบบไม่บีบอัดผ่านใยแก้วนำแสง
• รองรับแบนด์วิดท์วิดีโอรวมสูงสุด 32.4 Gb/s
• ใช้ใยแก้วนำแสงแบบ single-mode เพียงเส้นเดียว
• การส่งสัญญาณ DisplayPort ระยะไกลสูงสุด 1.5 กม.
• การส่งสัญญาณ DisplayPort AUX แบบโปร่งใส
• ช่องสัญญาณ IR แบบสองทิศทาง 1 ช่อง
• ช่องสัญญาณ RS232 แบบสองทิศทาง 1 ช่อง
• อินเทอร์เฟซใยแก้วนำแสง LC แบบเดี่ยว
• การส่งสัญญาณใยแก้วนำแสงแบบจุดต่อจุดที่เสถียร
• แหล่งจ่ายไฟ DC 12V
ข้อมูลจำเพาะ:
|
|
พารามิเตอร์ |
คำอธิบาย |
|
ความละเอียด |
ความละเอียดสูงสุด |
4K x 2K ที่ 120 Hz
|
|
ออปติกส์ |
DP1.4 transmitter:
|
เลเซอร์ 1270/1290/1310/1330/1550 นาโนเมตร; |
|
DP1.4 receiver:
|
เลเซอร์ 1490 นาโนเมตร; |
|
|
โมดูล CWDM |
ในตัว 1270/1290/1310 นาโนเมตร และ 1330/1490/1550 นาโนเมตร |
|
|
ไฟฟ้า |
สัญญาณเข้า/ออก |
ระดับ TMDS (เข้ากันได้กับ DP1.4) |
|
แบนด์วิดท์ (TMDS ต่อช่องสัญญาณ) |
8.1 Gb/s |
|
|
แบนด์วิดท์สัญญาณวิดีโอรวม |
32.4 Gb/s |
|
|
ใยแก้วนำแสง |
Optical link power budget |
ขั้นต่ำ 8 dB |
|
โครงสร้าง |
ขนาด (มม.) |
160 กว้าง x 85 ยาว x 26 สูง |
|
พอร์ต |
Optical interface |
1 x LC |
|
DP interface |
ขั้วต่อ DP ตัวเมีย |
|
|
ใยแก้วนำแสงที่แนะนำ |
Single-mode fiber |
|
|
ระยะทางการส่ง |
1.5 กม. |
|
การใช้งาน
8K DP1.4 fiber optic extender สามารถใช้ได้ใน:
• การรวมระบบ AV ระดับมืออาชีพ
• ห้องควบคุมและศูนย์บัญชาการ
• สตูดิโอบรอดคาสต์และการผลิต
• ระบบสร้างภาพทางการแพทย์
• การติดตั้งป้ายดิจิทัล
• ศูนย์จัดแสดงและประสบการณ์
• สถานศึกษาและฝึกอบรม
• ระบบ AV สมาร์ทโฮม
• ระบบจอแสดงผลสาธารณะความละเอียดสูง
• การส่งสัญญาณวิดีโอ DisplayPort แบบจุดต่อจุด
เนื้อหาแพ็คเกจ
• 1 × LDP14-601S01-T DP1.4 optical transmitter
• 1 × LDP14-601S01-R DP1.4 optical receiver
• อะแดปเตอร์ไฟ 2 × พร้อมอินพุต 110–230V AC และเอาต์พุต 12V DC/2A
ทำไมต้องเลือก VINCAN DP1.4 Fiber Optic Extender?
VINCAN WL-DP1.4-RJ45-TX-RX ผสมผสานการรองรับวิดีโอ 8K, ความเข้ากันได้ 4K 120Hz, การส่งสัญญาณใยแก้วนำแสงเส้นเดียว, IR แบบสองทิศทาง และ
การควบคุม RS232 แบบสองทิศทาง ในระบบ optical extender ขนาดกะทัดรัดเพียงระบบเดียว
เป็นโซลูชัน DP ผ่านใยแก้วนำแสงที่ใช้งานได้จริงสำหรับผู้รวมระบบ AV ระดับมืออาชีพ ผู้จัดจำหน่าย และผู้ให้บริการโซลูชันโครงการที่ต้องการระยะไกล
การส่งสัญญาณ DisplayPort แบบไม่บีบอัด
มีบริการปรับแต่ง OEM และ ODM สำหรับโครงการ AV ระดับมืออาชีพ โปรดติดต่อเราสำหรับข้อมูลจำเพาะผลิตภัณฑ์ การกำหนดค่าโครงการ
คำสั่งซื้อตัวอย่าง หรือข้อกำหนดที่ปรับแต่งได้
