ฉันคําแนะนําการติดตั้ง

เพื่อช่วยประหยัดเวลาอันมีค่าของคุณ คู่มือนี้ไม่ได้นําเสนอความเข้าใจธรรมดา

การใช้อุปกรณ์ไฟฟ้า, กรุณาใช้สติธรรมของอุปกรณ์ไฟฟ้าทั่วไป

ก่อนที่จะใช้อุปกรณ์นี้ กรุณาอ่านคําแนะนําการใช้งานให้ดี เพื่อให้คุณสามารถ

ทําความคุ้นเคยกับการใช้งานและการใช้เครื่อง

II. ขั้นตอนการติดตั้ง

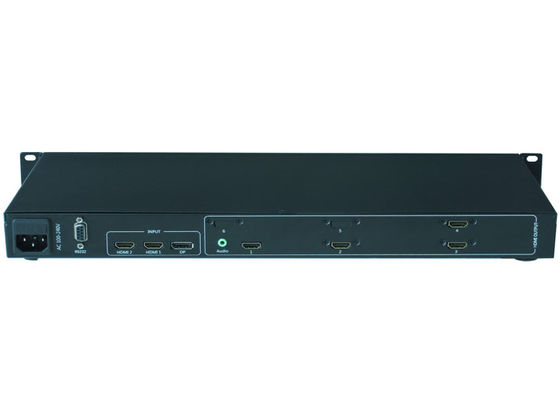

1. ติดต่อ HDMI ออกของโปรเซสเซอร์ splicing ไปยัง HDMI ท่าทางเข้าของคริสตัลเหลว

หน่วยจอ และหน่วยจอแต่ละหน่วยสามารถเชื่อมต่อกับพอร์ต HDMI output port ของโปรเซสเซอร์ splicing

2.เชื่อมแหล่งสัญญาณที่จะถูกแสดงให้เห็นกับหนึ่งใน HDMI1, HDMI2 และ DP ผิวหน้า

3ครั้งแรกที่คุณตั้งค่าเครื่องควบคุมกําแพงวีดีโอ, คุณจําเป็นต้องเชื่อมต่อกับ RS232

ของเครื่องควบคุมกําแพงวีดีโอผ่านสายสายลําดับ

ภาพแผนการติดตั้งคือดังนี้

พลังงานเปิด

หลังจากที่สายไฟบนถูกเชื่อมต่อ ติดไฟฟ้า 100-240V AC, เปิดสวิทช์พลังงานของอุปกรณ์

ไฟแสดงพลังงานเป็นสีแดง และอุปกรณ์อยู่ในสภาพทํางาน

การตั้งค่าการสื่อสารของซอฟต์แวร์

การใช้งานครั้งแรกของ 4K วิดีโอกําแพงผู้ควบคุมต้องการที่จะ debugged โดยซอฟต์แวร์ตามการจัดตั้งจริง

ของจอ LCD ก่อนการแก้ไขปัญหา โปรแกรมควบคุมและอุปกรณ์ต้องสื่อสารปกติ

นี่คือโหมดการตั้งค่าการสื่อสาร:

เปิดแฟ้ม Software ภายใน CD และคัดลอกมันไปในฮาร์ดดิสก์ของคอมพิวเตอร์ เปิดไฟล์ VideoWallcontrol.exe ภายใน

และจากนั้นจะเปิดอินเตอร์เฟซต่อไปนี้
