1080P MINI SD / HD / 3G SDI เป็นตัวแปลง HDMI พร้อม HDMI1.3 HDCP1.1 / 1.2

1.0 บทนำ

ตัวแปลง SDI เป็น HDMI ช่วยให้สามารถแสดงสัญญาณ SD-SDI, HD-SDI และ 3G-SDI บนจอแสดงผล HDMI/SDI

ขณะที่ให้อัตราบิตสูง 2.970 Gbit/s เพื่อให้คุณส่งสัญญาณได้รวดเร็วโดยไม่สูญเสีย

สำหรับมืออาชีพ นี่หมายความว่าตอนนี้การกระจายและขยายสัญญาณ 3G SDI ของคุณง่ายขึ้น

ในขณะเดียวกันก็ให้ความสามารถในการแสดงผลงานของคุณบนจอ HDMI ด้วยตัวแปลง HDMI ในตัว

นอกจากนี้ ด้วยการออกแบบ 3G-SDI แบบต่อพ่วง ผู้ใช้จึงสามารถเพลิดเพลินกับทั้ง SDI และ

HDMI แสดงพร้อมกัน

คุณสมบัติ 2.0

1)การทำงานที่ 2.970Gbit/s, 2.970/1.001Gbit/s, 1.485Gbit/s, 1.485/1.001Gbit/s

และ 270Mbits/s.;

2)รองรับ SMPTE 425M (ระดับ A และระดับ B), SMPTE 424M,

SMPTE 292M, SMPTE 259M-C.;

3)เอาต์พุตลูปที่ควอไลซ์และรีคล็อกใหม่• ตัวถอดรหัสเสียงในตัวสำหรับ a

สูงสุด 8 ช่องสัญญาณเสียง 48 kHz;

4)การตรวจจับโหมดวิดีโออัตโนมัติ (3G/SD/HD);

5)การแปลงจาก SMPTE 425M ระดับ B เป็นระดับ A 1080p 50/59.94/

60 4:2:2 10-บิต.;

6)เชื่อมต่อกับยูนิตอื่นเพื่อขยายสัญญาณของคุณในระยะทางไกล;

7)แสดงผลพร้อมกันด้วยสัญญาณ SDI และ HDMI;

8)รองรับระยะการส่งสัญญาณสูงสุด 300M สำหรับสัญญาณ SDI,

200M สำหรับสัญญาณ HD และ 100M สำหรับสัญญาณ 3G;

9)1080P MINI SD / HD / 3G SDI เป็น HDMI Converter พร้อม HDMI1.3 HDCP1.1 / 1.2;

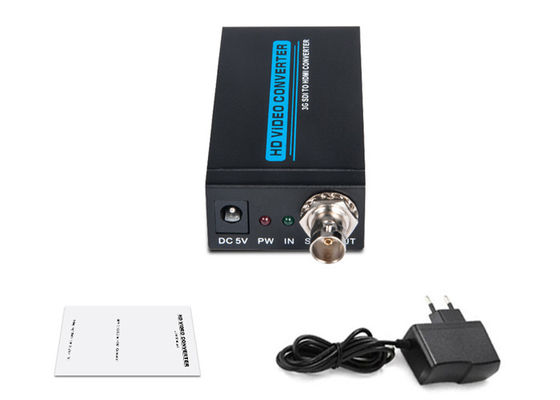

3.0 อุปกรณ์บรรจุภัณฑ์:

ก่อนพยายามใช้เครื่องนี้ โปรดตรวจสอบบรรจุภัณฑ์และตรวจดูให้แน่ใจว่า

รายการต่อไปนี้มีอยู่ในกล่องจัดส่ง:

(1) ตัวแปลง SDI เป็น HDMI -------------------------------1 ชิ้น

(2) อะแดปเตอร์ไฟ DC 5V -----------------------------------1 ชิ้น

(3) คู่มือการใช้งาน ---------------------------------------------------- ------1 ชิ้น

4.0 ข้อมูลจำเพาะ

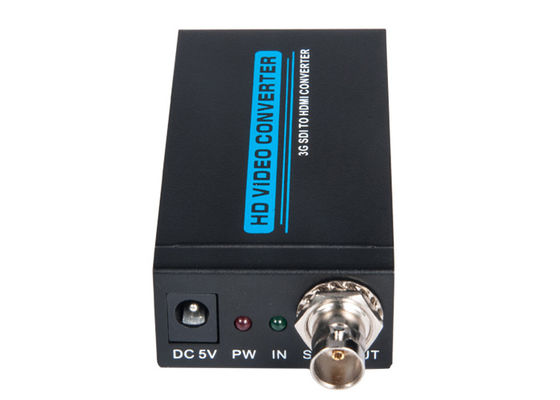

พอร์ตอินพุต ----------------------------------------------------- x BNC (SDI/HD-SDI/3G-SDI);

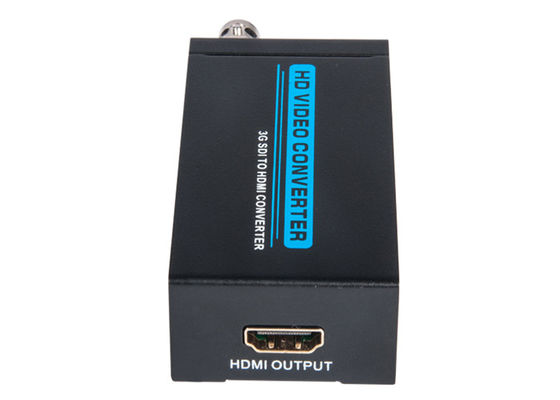

พอร์ตเอาต์พุต------------------------------------------------ -------------------- 1 x HDMI;

อัตราการส่งข้อมูล SDI----------------------2.970 Gbit/s และ 2.970/1.001 Gbit/s

ความละเอียดเข้า/ออก------480i, 576i, 720p@50/59.94,60 ,1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60;

พาวเวอร์ซัพพลาย------------------------------------------------ -------------------------- DC 5V;

การป้องกัน ESD โมเดลร่างกายมนุษย์ -------------------- ±8kV (air-gap discharge)

±4kV (การคายประจุแบบสัมผัส);

มิติ------------------------------------------------- ----82mm x 43.5mm x 23mm;

น้ำหนัก------------------------------------------------- ----------------------------------- 150g;

อุณหภูมิในการทำงาน ------------------------------------0°C ~ 40°C / 32°F ~ 104° ฉ;

อุณหภูมิในการจัดเก็บ -------------------------------------20 °C ~ 60°C / -4°F ~ 140 ° F;

ความชื้นสัมพัทธ์ -------------------------------------20 ~ 90% RH (ไม่กลั่นตัว);

การใช้พลังงาน (สูงสุด) ---------------------------------------------------- ---------------- 5W;

ชื่อผลิตภัณฑ์-------------------- 1080P MINI SD / HD / 3G SDI เป็นตัวแปลง HDMI พร้อม HDMI1.3 HDCP1.1/1.2;

5.0 การเชื่อมต่อและการใช้งาน

5.01 เชื่อมต่อสายโคแอกเชียลระหว่างแหล่งสัญญาณ SDI และ SDI INPUT

ของตัวแปลง

5.02 เชื่อมต่อสาย HDMI ระหว่างตัวแปลงและจอแสดงผล HDMI

5.03 ต่ออะแดปเตอร์แปลงไฟระหว่างตัวแปลงและเต้ารับ

5.04 เปิดแหล่งจ่ายไฟของแหล่งสัญญาณ HDMI และจอแสดงผลเลือก

พอร์ตอินพุตที่สอดคล้องกันจากนั้นก็ใช้งานได้
