1080P MINI HDMI เป็น SD / HD / 3G SDI Converter พร้อม HDMI1.3 HDCP1.1 / 1.2

1.0บทนำ

ตัวแปลง MINI HDMI เป็น SDI ช่วยให้สามารถแสดงสัญญาณ HDMI บนจอแสดงผล SDI ในขณะที่ให้เสียงสูง

อัตราบิต 2.970 Gbit/s เพื่อให้สัญญาณความละเอียดสูงโดยไม่สูญเสียสำหรับมืออาชีพ นี่หมายความว่า

ว่าตอนนี้ง่ายต่อการแปลงสัญญาณ HDMI ความละเอียดสูงพร้อมเสียงเป็น SDI สำหรับการส่งสัญญาณทางไกล

และแสดงผลงานของคุณบนจอแสดงผล SDI

2.0คุณสมบัติ

***รองรับ HDMI1.3 HDCP1.1/1.2;

***แสดงแหล่งสัญญาณ HDMI บนจอแสดงผล SDI.;

อินเทอร์เฟซ SDI ทำงานที่บิตเรต 2.970 Gbit/s, 2.970/1.001 Gbit/s,;

1.485 Gbit/s, 1.485/1.001 Gbit/s และ 270 Mb/s.;

***รองรับการกำหนดเวลาอินพุต HDMI: 480i@59.94, 576i, 720p@50/59.94/60,

1080i@50/59.94/60, 1080p@23.98/24/25/29.97/30/50/59.94/60.;

***แปลงสัญญาณ HDMI เป็น SDI:480i/576i เป็น SD-SDI (SMPTE 259M-C ที่อัตราบิต 270 Mbit/s)

720p/1080i เป็น HD-SDI (SMPTE 292M ที่บิตเรต 1.485 Gbit/s หรือ 1.485/1.001 Gbit/s) 1080p ถึง 3G-SDI

(SMPTE 424M/425M-AB ที่บิตเรต 2.970 Gbit/s และ 2.970/1.001 Gbit/s)

***รองรับระยะเอาต์พุต SDI สูงสุด 100 เมตร (3G-SDI), 200 เมตร (HD-SDI) หรือ 300 เมตร (SD-SDI);

***1080P MINI HDMI เป็น SD / HD / 3G SDI Converter พร้อม HDMI1.3 HDCP1.1 / 1.2

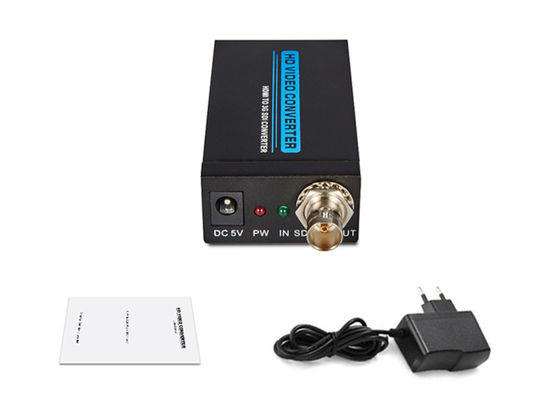

3.0อุปกรณ์บรรจุภัณฑ์:

ก่อนพยายามใช้เครื่องนี้ โปรดตรวจสอบบรรจุภัณฑ์และตรวจดูให้แน่ใจว่ามีสิ่งต่อไปนี้อยู่ครบถ้วน

ในกล่องจัดส่ง:

(1) 1080P MINI HDMI เป็น SD / HD / 3G SDI Converter ------------------------------ 1 ชิ้น

(2) อะแดปเตอร์ไฟ DC 5V -----------------------------------1 ชิ้น

(3) คู่มือการใช้งาน ---------------------------------------------------- ------1 ชิ้น

4.0ข้อมูลจำเพาะ

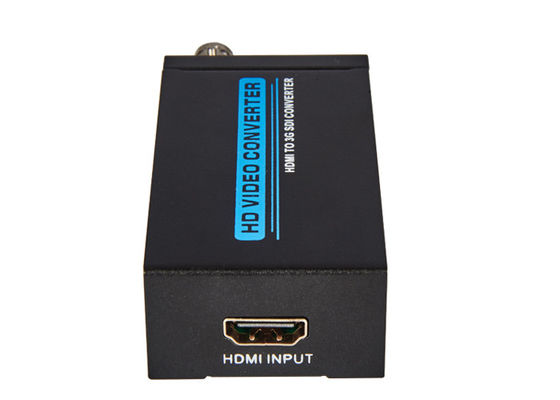

อินพุตพอร์ต ------------------------------------------------ ---------------------1 x HDMI;

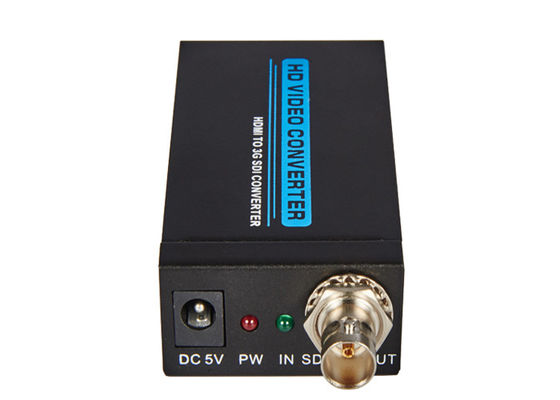

พอร์ตเอาต์พุต ---------------------------------------------------- 1 x BNC (SDI/HD-SDI/3G-SDI);

อัตราการส่งข้อมูล SDI----------------------2.970 Gbit/s และ 2.970/1.001 Gbit/s

ความละเอียดเข้า/ออก------480i, 576i, 720p@50/59.94,60 ,1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60;

พาวเวอร์ซัพพลาย------------------------------------------------ -------------------------- DC 5V;

การป้องกัน ESD โมเดลร่างกายมนุษย์ --------------------- ±8kV (การปล่อยช่องว่างอากาศ)

±4kV (การคายประจุแบบสัมผัส);

มิติ------------------------------------------------- ----82mm x 43.5mm x 23mm;

น้ำหนัก------------------------------------------------- ----------------------------------- 150g;

อุณหภูมิในการทำงาน ------------------------------------0°C ~ 40°C / 32°F ~ 104° ฉ;

อุณหภูมิในการจัดเก็บ -------------------------------------20 °C ~ 60°C / -4°F ~ 140 ° F;

ความชื้นสัมพัทธ์ -------------------------------------20 ~ 90% RH (ไม่กลั่นตัว);

การใช้พลังงาน (สูงสุด) ---------------------------------------------------- ---------------- 5W;

ชื่อสินค้า-----------------1080P MINI HDMI เป็น SD / HD / 3G SDI Converter พร้อม HDMI1.3 HDCP1.1/1.2;

5.0 การเชื่อมต่อและการใช้งาน

5.01 เชื่อมต่อสาย HDMI ระหว่างแหล่งสัญญาณ HDMI และ HDMI INPUT

ของตัวแปลง

5.02 เชื่อมต่อสายโคแอกเซียลระหว่างคอนเวอร์เตอร์และจอแสดงผล SDI

5.03 ต่ออะแดปเตอร์แปลงไฟระหว่างตัวแปลงและเต้ารับ

5.04 เปิดแหล่งจ่ายไฟของแหล่งสัญญาณ HDMI และจอแสดงผลเลือก

พอร์ตอินพุตที่สอดคล้องกันจากนั้นก็ใช้งานได้
