รายละเอียดสินค้า:
|
| ที่อยู่อาศัย: | ตู้โลหะ | สี: | สีดำ |
|---|---|---|---|
| ขนาด: | เครื่องส่ง / ตัวรับ:140 มม. (W) × 65 มม. (D) × 18 มม. (H) | น้ำหนัก: | เครื่องส่ง: 245g, เครื่องรับ: 249g |
| พาวเวอร์ซัพพลาย: | กระแสตรง 24V/1A; | การใช้พลังงาน: | 13.2W (สูงสุด) |
| เน้น: | 150 เมตร HD Video Extender,13.2W HD Video Extender,DC 24V HD Video Extender |
||

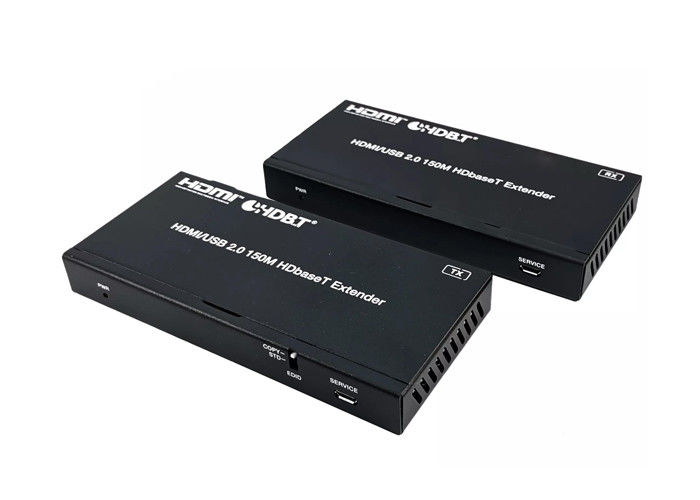

18Gbps HDBaseT HDMI2.0 150 เมตร 4KX2K@60Hz 4:4:4 Extender พร้อม USB 2.0
1. บทนำ:
HDBaseT Extender 18Gbps นี้สามารถขยายสัญญาณ HDMI, สัญญาณควบคุม IR แบบสองทิศทางและสัญญาณ USB KVM ไปยัง
ระยะทางสูงสุด 150 เมตร ผ่านสาย CAT6 เส้นเดียวผลิตภัณฑ์นี้แปลงสัญญาณ HDMI เป็นสัญญาณ HDBaseT มาตรฐาน
และส่งผ่านสาย LANสามารถควบคุมอุปกรณ์แหล่งสัญญาณหรืออุปกรณ์แสดงผลได้อย่างง่ายดายจากรีโมท
สิ้นสุดด้วยฟังก์ชันการส่งผ่านสัญญาณ IR แบบสองทิศทางความละเอียดวิดีโอสูงสุด 4K2K@60Hz YUV 4:4:4นอกจากนี้ยัง
รองรับการส่ง USB 2.0 และฟังก์ชั่น POC
ตัวขยายสัญญาณสามารถใช้กันอย่างแพร่หลายในด้านอื่น ๆ เช่นระบบการประชุมทางวิดีโอ, การแพร่สัญญาณมัลติมีเดีย,
การขยายสัญญาณ HDMI เป็นต้น
2. คุณสมบัติ:
☆ รองรับ HDMI 2.0b และ HDCP 2.2
☆รองรับแบนด์วิดท์วิดีโอ 18Gbps
☆ รองรับความละเอียดวิดีโอสูงสุด 4K2K@60Hz YUV 4:4:4
☆ ระยะการส่งสามารถขยายได้ถึง 492ft / 150m ที่
ความละเอียด 1080P@60Hz หรือ 394ft / 120m ที่ 4K2K@60Hz 4:4:4 ผ่าน a
สาย CAT6 สายเดี่ยว
☆รองรับสัญญาณ IR แบบสองทิศทางและส่งสัญญาณผ่าน USB KVM
☆รองรับฟังก์ชั่น POC (Power over Cable) แบบสองทิศทาง
☆รองรับการส่งสัญญาณ USB 2.0
☆ การจัดการ EDID
☆ การออกแบบที่กะทัดรัดเพื่อการติดตั้งที่ง่ายและยืดหยุ่น
☆18Gbps HDBaseT HDMI2.0 150 เมตร 4KX2K@60Hz Extender พร้อม USB 2.0
3. เนื้อหาแพคเกจสำหรับ 18Gbps HDBaseT HDMI2.0 150 เมตร 4KX2K @ 60Hz Extender พร้อม USB 2.0:
① 1 x 18Gbps HDBaseT Extender (ตัวส่งสัญญาณ)
② 1 x 18Gbps HDBaseT Extender (ตัวรับ)
③ 1 x สายเคเบิล IR Blaster (1.5 เมตร)
④ 1 x สายรับสัญญาณ IR Wideband (1.5 เมตร)
⑤ 4 x หูยึด
⑥ 8 x สกรูเครื่อง (KM3*4)
⑦ 1 x 24V/1A ล็อคพาวเวอร์ซัพพลาย
⑧ 1x คู่มือผู้ใช้
4. ข้อมูลจำเพาะ:
| เทคนิค | |
| ตามมาตรฐาน HDMI | HDMI 2.0b |
| การปฏิบัติตาม HDCP | HDCP 2.2 |
| แบนด์วิดท์วิดีโอ | 18Gbps |
| ความละเอียดวิดีโอ | สูงสุด 4K2K@60Hz YUV 4:4:4 |
| การปฏิบัติตามข้อกำหนด USB | USB 2.0 |
| ระดับ IR | 5Vp-p |
| ความถี่อินฟราเรด | ไวด์แบนด์ 20K-60KHz |
| ระยะการส่ง | 1080P@60--150m, 4K60 --120m |
| พื้นที่สี | RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
|
ความลึกของสี |
8 บิต 10 บิต 12 บิต (1080P) 8 บิต (4K60) 8 บิต 10 บิต 12 บิต (4K24/30) |
| HDR | HDR, HDR10, HDR10+, Dolby Vision, HLG |
| รูปแบบเสียง | LPCM 7.1CH, Dolby True HD และ DTS-HD Master |
| การป้องกัน ESD |
แบบจำลองร่างกายมนุษย์ — ±8kV (Air-gap discharge) & ±4kV (การคายประจุแบบสัมผัส) |
| การเชื่อมต่อ | |
|
เครื่องส่งสัญญาณ |
Input: 1×HDMI IN [Type A, 19-pin female] 1×IR IN [3.5mm Stereo Mini-jack] 1×SERVICE [Micro-USB jack] 1×USB [USB-B, 4-pin female] เอาท์พุต: 1×HDBT ออก [RJ45] 1×IR OUT [แจ็คมินิสเตอริโอ 3.5 มม.] |
|
ผู้รับ |
อินพุต: 1×HDBT IN [RJ45 พร้อมไฟ] 1×IR IN [แจ็คมินิสเตอริโอ 3.5 มม.] 1×SERVICE [แจ็ค Micro-USB] เอาท์พุต: 1×HDMI OUT [Type A, 19-pin female] 1×IR OUT [3.5mm Stereo Mini-jack] 2×USB 2.0 [USB-A, 4-pin female] |
| ชื่อผลิตภัณฑ์ | HDBaseT 18Gbps HDMI2.0 150 เมตร 4KX2K@60Hz Extender พร้อม USB 2.0 |
5. แผนภาพการเชื่อมต่อสำหรับ 18Gbps HDBaseT HDMI2.0 150 เมตร 4KX2K@60Hz Extender พร้อม USB 2.0:
