รายละเอียดสินค้า:
|
| ตามมาตรฐาน HDMI: | HDMI 1.4b | การปฏิบัติตาม HDCP: | HDCP 1.4 |
|---|---|---|---|
| แบนด์วิดธ์วิดีโอ: | 10.2Gbps | รูปแบบเสียงอะนาล็อก: | LPCM2.0 44.1KHz 48KHz |

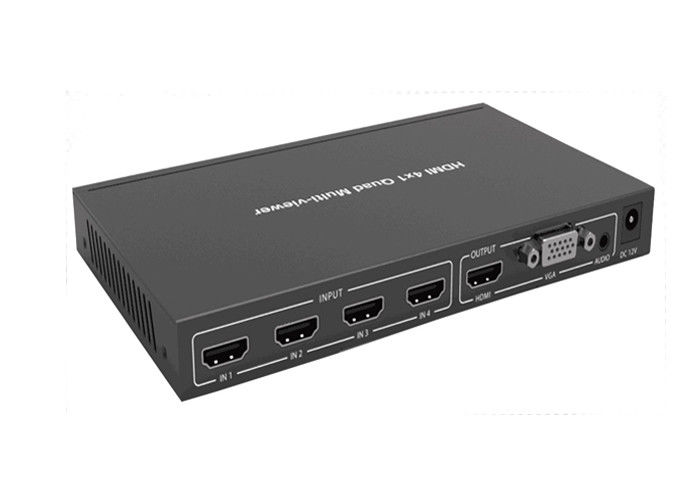

| อินพุตพอร์ต: | 4x HDMI Type A [ตัวเมีย 19 พิน] 1x SEVICER [ไมโคร USB, พอร์ตอัพเดท] | พอร์ตเอาท์พุต: | 1x HDMI Type A [ตัวเมีย 19 พิน] 1x VGA [VGA-D] 1x เสียง [แจ็คมินิสเตอริโอ 3.5 มม.] |
| เน้น: | 4 อินพุต HDMI 4K Quad Multiviewer,FCC 4K Quad Multiviewer,1XVGA เอาต์พุต HDMI Multiviewer |
||
4 อินพุต hdmi quad 4K multiviewer พร้อมเอาต์พุต HDMI 1 x และเอาต์พุต VGA 1 x
1. บทนำ:
ประเภทอินเทอร์เฟซ: HDMI;
จำนวน: 1 ชุด;
ตัวแยกสี: เทา;
มิติข้อมูล: ประมาณ.189*90*25 มม./6.7x3.2x0.9in;
2. ในรายการรวมด้วย:
1 x4 อินพุต hdmi quad 4K multiviewer พร้อม 1 x เอาต์พุต HDMI และ 1 x เอาต์พุต VGA;
1 x รีโมทคอนโทรล;
1 x อะแดปเตอร์ไฟ DC;
1 x คู่มือผู้ใช้;
3. ข้อมูลจำเพาะ
| เทคนิค | |
| ตามมาตรฐาน HDMI | HDMI 1.4b |
| การปฏิบัติตาม HDCP | HDCP 1.4 |
| แบนด์วิดท์วิดีโอ | 10.2Gbps |
| ความละเอียดวิดีโอ | 3840x2160@30Hz,1920x1080@50/60Hz,1280x720@50/60Hz,1920x1200@60Hz,1024x768@60Hz |
| ความลึกของสี | 8 บิต |
| พื้นที่สี | RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
| รูปแบบเสียงอะนาล็อก | LPCM2.0 44.1KHz 48KHz |
| การป้องกัน ESD |
โมเดลร่างกายมนุษย์: ±8kV (Air-gap discharge) , ±4kV (Contact discharge) |
| การเชื่อมต่อ | |
| อินพุตพอร์ต |
4x HDMI Type A [ตัวเมีย 19 พิน] 1x SEVISER [ไมโคร USB, อัปเดตพอร์ต] |
| พอร์ตเอาท์พุต |
1x HDMI Type A [ตัวเมีย 19 พิน] 1x VGA [VGA-D] 1x เสียง [แจ็คมินิสเตอริโอ 3.5 มม.] |
| เครื่องกล | |
| ที่อยู่อาศัย | ตู้โลหะ |
| สี | สีดำ |
| ขนาด | 185 มม. (W) × 128 มม. (D) × 20 มม. (H) |
| น้ำหนัก | 595g |
| พาวเวอร์ซัพพลาย |
อินพุต: AC100~240V 50/60Hz, เอาต์พุต: DC12V/1A (มาตรฐานสหรัฐอเมริกา/สหภาพยุโรป ได้รับการรับรอง CE/FCC/UL) |
| การใช้พลังงาน | 7.68W (สูงสุด) |
|
ปฏิบัติการ อุณหภูมิ |
0°C ~ 40°C / 32°F ~ 104°F |
| อุณหภูมิในการจัดเก็บ | -20 °C ~ 60°C / -4°F ~ 140°F |
| ความชื้นสัมพัทธ์ | 20~90% RH (ไม่กลั่นตัว) |
| ชื่อผลิตภัณฑ์ | 4 อินพุต hdmi quad 4K multiviewer พร้อมเอาต์พุต HDMI 1 x และเอาต์พุต VGA 1 x |
4. โหมดการแสดงผล
Quad multi-viewer มี 5 โหมดการแสดงผลโปรดดูคำอธิบายรายละเอียดด้านล่าง

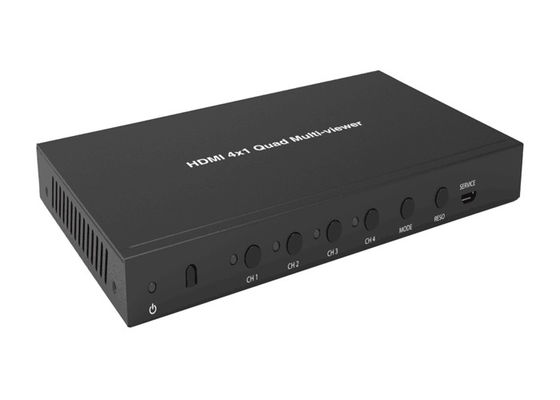

โหมด 1:Quad multi-viewer จะแสดงอินพุต HDMI สี่ช่องแยกกันกดปุ่ม CH1/CH2/CH3/CH4 บนแผงหรือใช้รีโมทคอนโทรล IR ปุ่ม Source 1/2/3/4 เพื่อเลือกแหล่งสัญญาณเข้า ไฟบนแผงควบคุมที่สอดคล้องกันจะสว่างขึ้น
โหมด 2:Quad Multi-Viewer แบ่งอินพุต HD สี่รายการด้วยขนาดเดียวกันและแสดงผลบนหน้าจอไฟสี่ดวงบนแผงติดสว่างในหน้าต่าง CH1 คุณสามารถกดปุ่ม CH1 บนแผงควบคุมหรือใช้รีโมท IR ควบคุมปุ่ม Source 1 เพื่อเลือกแหล่งสัญญาณเข้าสี่แหล่งแบบวนซ้ำในหน้าต่าง CH2 คุณสามารถกดปุ่ม CH2 บนแผงควบคุมหรือใช้รีโมท IR ควบคุมปุ่ม Source 2 เพื่อเลือกวงจรอินพุตสี่แหล่งสัญญาณเข้า...เป็นต้น
ส่วนที่เหลือสามารถทำได้ในลักษณะเดียวกัน
โหมด 3:Quad Multi-Viewer แบ่งอินพุต HD สี่รายการและแสดงผลบนหน้าจอไฟสี่ดวงบนแผงติดสว่างวิธีการใช้งานเหมือนกับ MODE 2
โหมด 4:Quad Multi-Viewer แบ่งอินพุต HD สองช่องที่มีขนาดเท่ากันและแสดงผลบนหน้าจอไฟ CH1/CH2 บนแผงติดสว่างในหน้าต่าง CH1 คุณสามารถกดปุ่ม CH1 บนแผงควบคุมหรือใช้รีโมท IR ควบคุมปุ่ม Source 1 เพื่อเลือกแหล่งสัญญาณเข้าสี่แหล่งแบบวนซ้ำในหน้าต่าง CH2 คุณสามารถกดปุ่ม CH2 บนแผงควบคุมหรือใช้รีโมทคอนโทรล IR ปุ่ม Source 2 เพื่อเลือกแหล่งสัญญาณเข้าสี่แหล่งแบบวนซ้ำ
โหมด 5:Quad Multi-Viewer แบ่งอินพุต HD สี่รายการและแสดงผลบนหน้าจอไฟสี่ดวงบนแผงติดสว่างวิธีการใช้งานเหมือนกับ MODE 2
7.รีโมท
: กดปุ่มนี้เพื่อตั้งค่าโหมดสแตนด์บาย กดปุ่มนี้อีกครั้งเพื่อเปิดเครื่อง
: กดปุ่มนี้เพื่อเปิดหรือปิดกรอบหน้าต่างแสดงผล
RES: กดปุ่มนี้เพื่อความละเอียดเอาต์พุตการเลือกแบบวนซ้ำ
โหมด:
: กดปุ่มเหล่านี้เพื่อ
การเลือกโหมดการแสดงผลเอาต์พุต
แหล่งที่มา:
1/2/3/4: กดปุ่มเหล่านี้เพื่อเลือกแหล่งสัญญาณเข้า
:กดปุ่มนี้เพื่อเลือกแหล่งสัญญาณเข้าแบบวนซ้ำ (ปุ่มนี้ใช้ได้เฉพาะที่ MODE 1)
เสียง:
:กดปุ่มนี้เพื่อเลือกแหล่งสัญญาณเข้าแบบวนซ้ำ (ปุ่มนี้ใช้ได้เฉพาะในโหมด 1 เท่านั้น)
เสียง:
: ปุ่มปิดเสียง
:กดปุ่มนี้เพื่อเลือกสัญญาณเสียงออกแบบวนรอบ
4 อินพุต hdmi quad 4K multiviewer พร้อมเอาต์พุต HDMI 1 x และเอาต์พุต VGA 1 x
