รายละเอียดสินค้า:
|
| ความลึกของสี: | 8 บิต | พื้นที่สี: | RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
|---|---|---|---|
| ความละเอียดวิดีโอ: | 3840x2160@30Hz,1920x1080@50/60Hz, | การป้องกันไฟฟ้าสถิต: | โมเดลร่างกายมนุษย์： ±8kV (Air-gap discharge) , ±4kV (Contact discharge) |
| อุณหภูมิในการทำงาน: | 0°C ~ 40°C / 32°F ~ 104°F | อุณหภูมิในการจัดเก็บ: | -20 °C ~ 60°C / -4°F ~ 140°F |
| เน้น: | 60hz Quad Hdmi Multiviewer,4x1 Quad Hdmi Multiviewer,ฟังก์ชั่น Switcher ที่ไร้รอยต่อ HDMI Multiviewer |
||
1080P และ 3D เต็มรูปแบบ 4k@60hz 4x1 quad hdmi multiviewer 4k พร้อมฟังก์ชัน HDMI Seamless Switcher
1. บทนำ:
HDMI 4x1 Quad Multi-viewer มีประสิทธิภาพสูงด้วยการแบ่งส่วนหน้าจอ HD สี่ส่วนและสวิตช์เอาต์พุตสวิตชิ่งที่ราบรื่น
มันสามารถแสดงสัญญาณวิดีโอดิจิตอล 4HD บนหน้าจอเดียวกัน และมีการแบ่งส่วนวิดีโอที่หลากหลาย สลับอย่างราบรื่น
4 สัญญาณอินพุต HD พร้อมกันวิธีการควบคุมของสวิตช์มีความยืดหยุ่น สามารถเปลี่ยนได้โดยใช้ปุ่มและการควบคุม IR
เป็นสวิตช์ที่ใช้งานได้จริงและเสถียรมาก และติดตั้งง่าย สามารถใช้ในโครงการหลัก ห้องประชุม และสถานที่อื่นๆ
2. คุณสมบัติ:
***รองรับ HDMI 1.3a, HDCP 1.2, อินพุต DVI 1.0 รุ่นที่รองรับ;
***สนับสนุนการควบคุม IR;
***รองรับอินพุต HDMI 4 ช่อง, เอาต์พุต HDMI 1 ช่อง;
***รองรับการแบ่งส่วนหน้าจอสัญญาณ HDMI 4 ช่อง;
***รองรับการสลับสัญญาณ HDMI 4 ช่องอย่างราบรื่น;
***รองรับความละเอียดสูงสุด 1080P/60Hz;
***รองรับความละเอียด: 1080P, 720P, 1080i, 1024*768, 1360*768 และอื่นๆ;
***รองรับรูปแบบเอาต์พุตเสียง: PCM2.0;
***รองรับสายเคเบิล 26AWG มาตรฐาน อินพุตสูงสุด 15 ม./49 ฟุต เอาต์พุตสูงสุด 15 ม./49 ฟุต
***อะแดปเตอร์ไฟ DC 12 V/2 A;
***1080P เต็มรูปแบบและ 3D 4k@60hz 4x1 quad hdmi multiviewer 4k พร้อมฟังก์ชัน HDMI Seamless Switcher;
3. ข้อมูลจำเพาะ
| เทคนิค | |
| ตามมาตรฐาน HDMI | HDMI 1.4b |
| การปฏิบัติตาม HDCP | HDCP 1.4 |
| แบนด์วิดท์วิดีโอ | 10.2Gbps |
| ความละเอียดวิดีโอ | 3840x2160@30Hz,1920x1080@50/60Hz,1280x720@50/60Hz,1920x1200@60Hz,1024x768@60Hz |
| ความลึกของสี | 8 บิต |
| พื้นที่สี | RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
| รูปแบบเสียงอะนาล็อก | LPCM2.0 44.1KHz 48KHz |
| การป้องกัน ESD |
โมเดลร่างกายมนุษย์: ±8kV (Air-gap discharge) , ±4kV (Contact discharge) |
| การเชื่อมต่อ | |
| อินพุตพอร์ต |
4x HDMI Type A [ตัวเมีย 19 พิน] 1x SEVISER [ไมโคร USB, อัปเดตพอร์ต] |
| พอร์ตเอาท์พุต |
1x HDMI Type A [ตัวเมีย 19 พิน] 1x VGA [VGA-D] 1x เสียง [แจ็คมินิสเตอริโอ 3.5 มม.] |
| เครื่องกล | |
| ที่อยู่อาศัย | ตู้โลหะ |
| สี | สีดำ |
| ขนาด | 185 มม. (W) × 128 มม. (D) × 20 มม. (H) |
| น้ำหนัก | 595g |
| พาวเวอร์ซัพพลาย |
อินพุต: AC100~240V 50/60Hz, เอาต์พุต: DC12V/1A (มาตรฐานสหรัฐอเมริกา/สหภาพยุโรป ได้รับการรับรอง CE/FCC/UL) |
| การใช้พลังงาน | 7.68W (สูงสุด) |
|
ปฏิบัติการ อุณหภูมิ |
0°C ~ 40°C / 32°F ~ 104°F |
| อุณหภูมิในการจัดเก็บ | -20 °C ~ 60°C / -4°F ~ 140°F |
| ความชื้นสัมพัทธ์ | 20~90% RH (ไม่กลั่นตัว) |
| ชื่อผลิตภัณฑ์ | 1080P และ 3D เต็มรูปแบบ 4k@60hz 4x1 quad hdmi multiviewer 4k พร้อมฟังก์ชัน HDMI Seamless Switcher |
4.การควบคุมการทำงานและฟังก์ชันสำหรับ 1080P เต็มรูปแบบและ 3D 4k@60hz 4x1 quad hdmi multiviewer 4k พร้อม HDMI
ฟังก์ชัน Switcher แบบไม่มีรอยต่อ

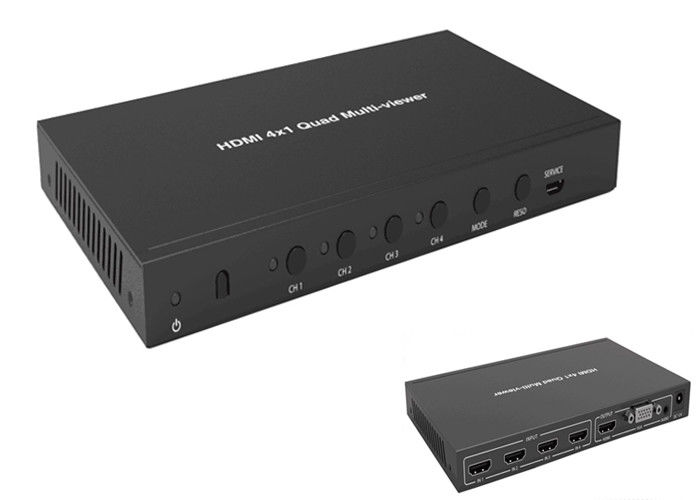

4.1 แผงด้านหน้า
| ตัวเลข | ชื่อ | คำอธิบายฟังก์ชัน |
| 1 | ไฟ LED |
ไฟ LED จะสว่างเป็นสีเขียวเมื่อเครื่องอยู่ ทำงานเป็นสีแดงเมื่อเครื่องอยู่ในโหมดสแตนด์บาย |
| 2 | IR | หน้าต่างรับสัญญาณ IRรับสัญญาณรีโมทคอนโทรลของอุปกรณ์นี้เท่านั้น |
| 3 | ปุ่ม CH1/CH2/CH3/CH4 | เลือกปุ่มช่องสัญญาณเข้า (โปรดดูคำอธิบายรายละเอียด “6. โหมดการแสดงผล”) |
| 4 | ปุ่ม MODE | กดปุ่มนี้เพื่อแสดงผลโหมดการแสดงผลการเลือกแบบวนซ้ำ (โปรดดูคำอธิบายรายละเอียด “6. โหมดการแสดงผล”)กดปุ่มนี้นานถึง 5 วินาที หน้าจอเอาต์พุตจะเต็มหน้าจอและแสดงสัดส่วนที่เท่ากัน |
| 5 | ความละเอียด | การปั่นจักรยานเลือกความละเอียดเอาต์พุตที่แตกต่างกันกดปุ่มนี้ไม่เกิน 5 วินาทีเพื่อเปิดหรือปิดกรอบแสดงหน้าต่าง |
| 6 | พอร์ตบริการ | ใช้การอัพเดตเฟิร์มแวร์(ใช้ในการผลิตเท่านั้น) |

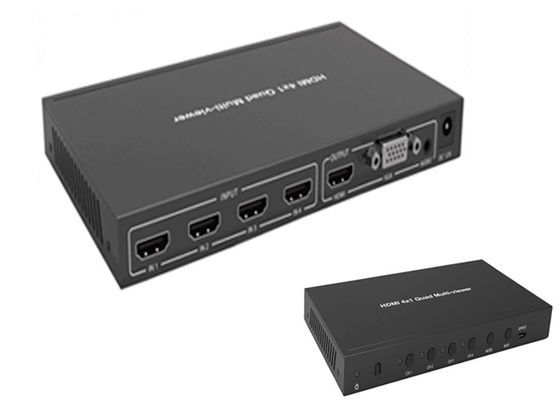

4.2 แผงด้านหลัง
| ตัวเลข | ชื่อ | คำอธิบายฟังก์ชัน |
| 1 | อินพุต HDMI |
เชื่อมต่อกับอุปกรณ์แหล่งสัญญาณ HDMI เช่น DVD เครื่องเล่นหรือ PS4 |
| 2 | เอาต์พุต HDMI |
เชื่อมต่อกับอุปกรณ์แสดงผล HDMI เช่น TV หรือ โปรเจ็กเตอร์พร้อมสาย HDMI |
| 3 | เอาต์พุต VGA | พอร์ตเอาต์พุต VGA สัญญาณเอาต์พุตพอร์ตนี้เหมือนกับพอร์ตเอาต์พุต HDMI |
| 4 | เอาต์พุตเสียง |
พอร์ตเอาต์พุตเสียงอะนาล็อก(หมายเหตุ: หากเอาต์พุต HDMI เป็น MODE 1 เอาต์พุตเสียงจะติดตามเนื้อหาวิดีโอ หากเอาต์พุต HDMI เป็น MODE 2/3/4/5 ให้กด CH1/CH2/CH3/CH4 สูงสุด 5 วินาที เพื่อเลือกเอาต์พุตเสียงหรือใช้ รีโมทคอนโทรลไปยังเอาต์พุตเสียงการเลือกแบบวนรอบ สถานะเริ่มต้นคือ หน้าจอ CH1 เอาต์พุตเสียง) |
| 5 | DC 12V | เสียบแหล่งจ่ายไฟ DC 12V/1A เข้ากับตัวเครื่องและต่ออะแดปเตอร์เข้ากับเต้ารับ AC |
1080P และ 3D เต็มรูปแบบ 4k@60hz 4x1 quad hdmi multiviewer 4k พร้อมฟังก์ชัน HDMI Seamless Switcher
