รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | Ultra Slim 4K HDMI ผ่าน HDBaseT 70 เมตร Exender พร้อมพอร์ตเอาท์พุต HDBaseT 6 พอร์ต | ขั้วต่อ HDBaseT: | RJ45 |
|---|---|---|---|
| ระยะทาง HDBaseT: | 70 เมตร และ 100 เมตร | แบนด์วิดธ์: | 10.2 Gbps |
| เวอร์ชัน HDBaseT: | V1.0 | ข้อกำหนด IR: | รองรับ 0 ~38 Khz |
| เน้น: | ตัวขยายวิดีโอ USB 70M,ตัวขยายวิดีโอ Unix USB,Windows HD Video Extender |
||
ภาพรวมผลิตภัณฑ์:
เครื่องส่ง:
①HDBaseT OUT: เชื่อมต่อกับเครื่องรับด้วยสายเคเบิล CAT5e/6/7 เส้นเดียวสำหรับการส่งสัญญาณข้อมูลทั้งหมดรวมถึงกำลังไฟ
(2) IR OUT เชื่อมต่อกับ IR Blaster เพื่อส่งสัญญาณ IR ไปยังอุปกรณ์ภายในแนวสายตาของ IR Blaster โดยตรง
⑶IR IN:เชื่อมต่อกับ IR Extender เพื่อขยายช่วงการควบคุม IR ของอุปกรณ์ที่อยู่ห่างไกลตรวจสอบให้แน่ใจว่ารีโมตที่ใช้อยู่ในแนวสายตาของ IR Extender
④HDBaseT Active LED: LED นี้จะกะพริบต่อวินาทีเมื่อเปิดอุปกรณ์
⑤HDBaseT Link LED: LED นี้จะสว่างขึ้นเมื่อมีการสร้างลิงค์ HDBaseT ระหว่างเครื่องส่งและเครื่องรับ
①HDMI IN: เชื่อมต่อกับอุปกรณ์แหล่งสัญญาณ HDMI เช่น เครื่องเล่น DVD หรือ Blu-ray
②RS232:เชื่อมต่อกับพีซีหรือแล็ปท็อปผ่านขั้วต่อ RS232 กับสายเคเบิล D-Sub 9 พินสำหรับการส่งคำสั่ง RS-232
(3) HDCP LED: LED นี้จะกะพริบเมื่ออุปกรณ์ไม่มี HDCP และจะสว่างเสมอเมื่ออุปกรณ์มี HDCP
ผู้รับ:
①HDBaseT IN: เชื่อมต่อกับเครื่องรับด้วยสายเคเบิล CAT5e/6/7 เส้นเดียวสำหรับการส่งสัญญาณข้อมูลทั้งหมดรวมถึงพลังงาน
② IR OUT เชื่อมต่อกับ IR Blaster เพื่อส่งสัญญาณ IR ไปยังอุปกรณ์ภายในแนวสายตาของ IR Blaster โดยตรง
③ IR IN:เชื่อมต่อกับ IR Extender เพื่อขยายช่วงการควบคุม IR ของอุปกรณ์ที่อยู่ห่างไกลตรวจสอบให้แน่ใจว่ารีโมตที่ใช้อยู่ในแนวสายตาของ IR Extender
④ HDBaseT Active LED: LED นี้จะกะพริบต่อวินาทีเมื่อเปิดเครื่อง
⑤HDBaseT Link LED: LED นี้จะสว่างเมื่อมีการเชื่อมต่อ HDBaseT ระหว่างเครื่องส่งและเครื่องรับ
⑥DC 12V:เสียบแหล่งจ่ายไฟ DC 12V เข้ากับตัวเครื่องและต่ออะแดปเตอร์เข้ากับเต้ารับ AC
① HDMI OUT: เชื่อมต่อกับอุปกรณ์แหล่งสัญญาณ HDMI เช่น เครื่องเล่น DVD หรือ Blu-ray
② RS232: เชื่อมต่อกับพีซีหรือแล็ปท็อปผ่านขั้วต่อ RS232 กับสายเคเบิล D-Sub 9 พินสำหรับการส่งคำสั่ง RS-232
③ HDCP LED: LED นี้จะกะพริบเมื่ออุปกรณ์ไม่มี HDCP และจะสว่างเสมอเมื่ออุปกรณ์มี HDCP
ข้อมูลจำเพาะการผลิต
| การทำงาน | จำนวนสัญญาณเข้า | เครื่องส่ง: 6-CH (DVI, HDMI, IR, สวิตช์ระยะไกล) |
| จำนวนสัญญาณเอาท์พุต | ตัวรับ: 1CH (DVI, HDMI, IR, สวิตช์ระยะไกล) | |
| ระยะการส่ง |
WLHDB-USB70:0-70m WLHDB-USB100:0-100m |
|
| ประสิทธิภาพการส่งสัญญาณวิดีโอ | อินเทอร์เฟซอินพุตวิดีโอ | HDMI และ DVI-I (รองรับเฉพาะสัญญาณ DVI-D) |
| อินเทอร์เฟซเอาต์พุตวิดีโอ | HDMI และ DVI-I (รองรับเฉพาะสัญญาณ DVI-D) | |
| ปณิธาน | 1080p/1080i/720p/720i/576p/576i/480p/480i รองรับสูงสุด 4K×2K | |
| อัตราการถ่ายโอนสูงสุด | 10Gbps | |
| IR | อินเทอร์เฟซการควบคุมระยะไกล | พอร์ตเสียง 3.5 มม. |
| อินเทอร์เฟซการควบคุมระยะไกล | สัญญาณรีโมทคอนโทรล IR | |
| ยูเอสบี | มาตรการ | รองรับเฉพาะแป้นพิมพ์และเมาส์ USB |
| แหล่งจ่ายไฟ | ช่วงแรงดันไฟฟ้า |
อินพุต:AC110V-220V,50/60HZ เอาต์พุต:DC9V/1A |
| การใช้พลังงาน |
เครื่องส่ง:5W ตัวรับ:5W |
|
| ลักษณะที่ปรากฏ | ขนาด (กxยxส) |
เครื่องส่งสัญญาณ: 112.4 มม. × 78.9 มม. × 27.9 มม. ตัวรับ: 112.4 มม. × 78.9 มม. × 27.9 มม. |
| วัสดุ | ปลอกเหล็ก | |
| สี | สีดำ | |
| สภาพแวดล้อมในการทำงาน | อุณหภูมิในการจัดเก็บ | -40-80℃ |
| ความชื้นสัมพัทธ์ | 0-95% (ไม่มีการควบแน่น) | |
| อุณหภูมิในการทำงาน | -15℃-55℃ | |
| ชื่อผลิตภัณฑ์ | Ultra Slim 4K HDMI ผ่าน HDBaseT 70 เมตร Exender พร้อมพอร์ตเอาท์พุต HDBaseT 6 พอร์ต | |
การใช้ไดอะแกรมแอปพลิเคชัน:

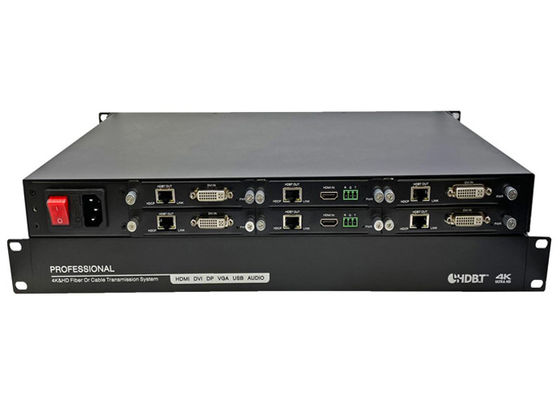

Ultra Slim 4K HDMI ผ่าน HDBaseT 70 เมตร Exender พร้อมพอร์ตเอาท์พุต HDBaseT 6 พอร์ต
