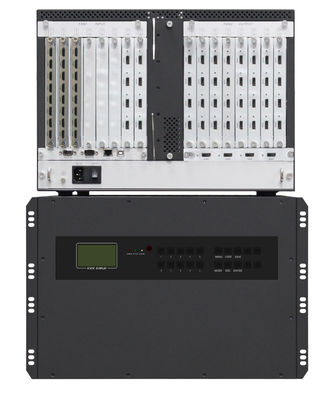

คอนโทรลเลอร์วิดีโอวอลล์ WL-HDVP ซีรีส์พร้อมปลอก 1 U , 2 U, 3.5 U และ 7 U

คอนโทรลเลอร์วิดีโอวอลล์ WL-HDVP ซีรีส์พร้อมปลอก 1 U , 2 U, 3.5 U และ 7 U

5 ขั้นตอนง่ายๆ ในการเลือกรุ่น Winlink video wall controller (WL-HDVP) ที่เหมาะสมสำหรับวิดีโอวอลล์ของคุณ

วิธีการเลือกWinlinkVWC (Video Wall Controller) รุ่นที่เหมาะกับคุณ?

คอนโทรลเลอร์ Winlink VWC ได้รับการออกแบบโมดูลาร์ด้วย Chassis, Input Cards, Output Cards และส่วนประกอบการทำงานอื่น ๆ

ซึ่งทำให้ง่ายต่อการเลือกการกำหนดค่า

ขั้นตอนที่ I: ยืนยันจำนวนพอร์ตอินพุต/เอาต์พุต (I/O) ที่ต้องการ

ยกตัวอย่างโครงการวิดีโอวอลล์ 2x4สำหรับกรณีนี้ คุณจะต้องมีเอาต์พุต 8xตัวอย่างเช่น ถ้าเชื่อมต่อกับ 8 สัญญาณ PC และ

4 สัญญาณ DVD จำนวนอินพุตทั้งหมดจะเท่ากับ 12xด้วยโปรเจ็กต์วิดีโอวอลล์ประเภทนี้ คุณสามารถยืนยันเอาต์พุต 8x และ

สัญญาณอินพุต 12x(อ้างอิงรูปด้านล่าง)

ขั้นตอนที่ II: ยืนยันอินเทอร์เฟซสัญญาณ I/O

เนื่องจากการ์ดอินพุตและเอาต์พุตของ Winlink นั้นใช้การออกแบบโมดูลาร์ ผู้ใช้จึงต้องระบุอินเทอร์เฟซสัญญาณที่เขาต้องการ เพื่อให้แชสซีฮาร์ดแวร์สามารถบรรจุการ์ดที่เกี่ยวข้องได้ในโครงการนี้ เอาต์พุตมีอินเทอร์เฟซ DVI และอินพุตคืออินเทอร์เฟซ HDMI และ DVIซึ่งหมายความว่าคุณจะต้องใช้การ์ดเอาต์พุต DVI, การ์ดอินพุต HDMI และ DVI หลายใบWinlink จะเติมแชสซีด้วยการ์ด I/O ที่สัมพันธ์กัน ตามความต้องการของผู้ซื้อในโรงงานก่อนจัดส่ง

การ์ดอินพุต HDMI 4 ช่อง

การ์ดอินพุต DVI 4 ช่อง

การ์ดเอาต์พุต DVI 4 ช่อง

ขั้นตอนที่ III: ยืนยันปริมาณการ์ด I/O (หรือสล็อต)

ในโครงการนี้ซึ่งต้องใช้เอาต์พุต DVI 8x, อินพุต HMDI 8x และอินพุต DVI 4x

คุณจะต้องมี 2x pcs 4-Channel HDMI Input Cards (พอร์ตอินพุต 4x ต่อการ์ด), 1x pcs 4-Channel

การ์ดอินพุต DVI (4 พอร์ตอินพุตต่อการ์ด) และ 2x pcs 4-Channel DVI Output Cards (พอร์ตเอาต์พุต 4x ต่อการ์ด)

ดูรายการด้านล่าง:

รายการการ์ด I/O

ขั้นตอนที่ IV: เลือกของคุณWinlinkแชสซี

Winlink WL-HDVP มีรุ่นต่างๆ ได้แก่ 1 U, 2 U , 3.5 U และ 7U สำหรับแชสซีแชสซีขนาด 1U

ซึ่งรองรับช่องอินพุต 1 ช่องและช่องเอาต์พุต 1 ช่อง แชสซีขนาด 2U ซึ่งรองรับช่องอินพุต 2 ช่องและช่องเอาต์พุต 2 ช่อง

3.5 แชสซีขนาด U ซึ่งรองรับช่องอินพุต 5 ช่องและช่องเอาต์พุต 6 ช่องแชสซีขนาด 7U ซึ่งรองรับช่องเสียบอินพุต 8 ช่อง

และช่องเอาท์พุต 9 ช่อง

ตอนนี้คุณมีรายการสุดท้ายแล้วและสามารถวางคำสั่งซื้อของคุณได้ จากนั้นรอเพื่อเพลิดเพลินกับวันแกะกล่องของคุณ!

สำหรับรายละเอียดเพิ่มเติม โปรดติดต่อ Winlink ผ่านทางwww.video-wallcontroller.comหรือ sales@winlinktech.com
