รายละเอียดสินค้า:
|
| VGA: | อินเทอร์เฟซ HD15 และลิงก์พร้อมอินเทอร์เฟซเสียง 1 แบบ 3.5 รองรับ 640*480/85HZ ถึง 1920*1200/60HZ | HDMI: | HDMI 1.4(HDCP 1.3) DVI 1.0 ,HDMI ฝังเสียง |
|---|---|---|---|
| วีดีโอ: | ระบุ STetem ของ NTSC、PAL และ SECAM โดยอัตโนมัติ เชื่อมโยงกับอินเทอร์เฟซเสียง 3.5 . 1 รายการ | ยูเอสบี: | Standard interface of 2.0,can insert U disk,embed audio; อินเทอร์เฟซมาตรฐาน 2.0 สามารถใส่ด |
| เครื่องเสียง: | 3.5 อินเทอร์เฟซเสียง, รองรับช่องสัญญาณซ้ายและขวาและสเตอริโอ, สวิตช์สัญญาณ AV STchronously | โหมดควบคุม: | IR 、 คีย์เคส |
| พาวเวอร์ซัพพลาย: | ไฟฟ้ากระแสสลับ: 100 ถึง 240 V | พลัง: | 20W |
| ขนาด (1U): | 1U ลังมาตรฐาน 19 นิ้ว,442 มม. (L) * 45 มม. (ส) * 242 มม. (W) | น้ำหนัก (1U): | 2.5กก. |
| พอร์ตอินพุต: | พอร์ตอินพุต HDMI 1 ช่อง | พอร์ตเอาท์พุต: | พอร์ตเอาท์พุต HDMI 9 ช่อง |
| เน้น: | 20W HDMI ตัวควบคุมผนังวิดีโอ,ความยาว 442mm HDMI ตัวควบคุมผนังวิดีโอ,20W HDMI Wall Controller |
||

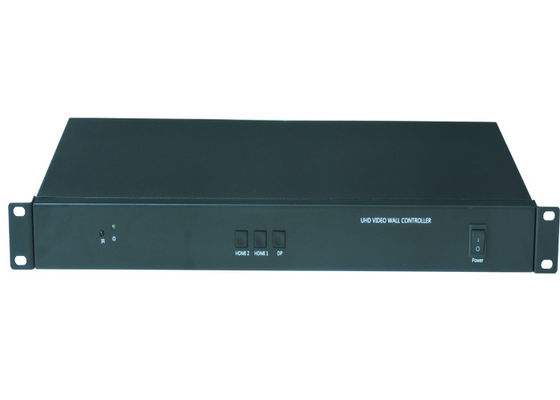

ตัวควบคุมผนังวิดีโอ HDMI 20W หลายมุมพร้อมอิสระทางศิลปะ
I. คำแนะนำในการติดตั้ง
เพื่อประหยัดเวลาอันมีค่าของคุณ คู่มือนี้ไม่ได้แนะนำสามัญสำนึกของสามัญสำนึก
การใช้เครื่องใช้ไฟฟ้า,
โปรดปฏิบัติตามสามัญสำนึกของเครื่องใช้ไฟฟ้าทั่วไป ก่อนใช้อุปกรณ์
โปรดอ่านปฏิบัติการ คำแนะนำอย่างระมัดระวังเพื่อให้คุณคุ้นเคยได้อย่างรวดเร็ว
ด้วยการว่าจ้างและใช้งานอุปกรณ์
ครั้งที่สองขั้นตอนการติดตั้ง

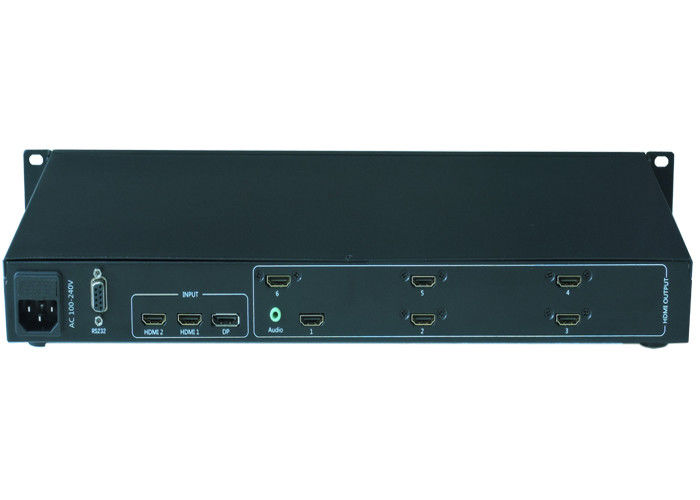

1. เชื่อมต่อเอาต์พุต HDMI ของโปรเซสเซอร์ splicing เข้ากับพอร์ตอินพุต HDMI ของหน่วยแสดงผลคริสตัลเหลว
และแต่ละหน่วยแสดงผลสามารถเชื่อมต่อกับพอร์ตเอาต์พุต HDMI ใดๆ ของโปรเซสเซอร์ splicing
2. เชื่อมต่อแหล่งสัญญาณเพื่อแสดงกับอินเทอร์เฟซ HDMI1, HDMI2 และ DP ใด ๆ
3. ครั้งแรกที่คุณตั้งค่าตัวควบคุมวิดีโอวอลล์ คุณต้องเชื่อมต่อกับอินเทอร์เฟซ RS232 ของ
ตัวควบคุมผนังวิดีโอผ่านสายเคเบิลอนุกรม
ไดอะแกรมการติดตั้งมีดังนี้:
สาม.เปิดเครื่อง
หลังจากเชื่อมต่อสายเคเบิลข้างต้นแล้ว ให้เสียบแหล่งจ่ายไฟ AC 100-240V
เปิดสวิตช์ไฟของอุปกรณ์
ไฟแสดงสถานะเพาเวอร์เป็นสีแดงและอุปกรณ์อยู่ในสถานะทำงาน
.พารามิเตอร์ทางเทคนิค
| ชื่อ | ข้อมูลจำเพาะ |
| สัญญาณเข้า | |
| VGA |
อินเทอร์เฟซ HD15 และลิงก์พร้อมอินเทอร์เฟซเสียง 3.5 . 1 รายการ รองรับ 640*480/85HZ ถึง 1920*1200/60HZ |
| HDMI | HDMI 1.4(HDCP 1.3) DVI 1.0 ,HDMI ฝังเสียง |
| วีดีโอ | ระบุ STetem ของ NTSC, PAL และ SECAM โดยอัตโนมัติ เชื่อมโยงกับอินเทอร์เฟซเสียง 3.5 . 1 รายการ |
| ยูเอสบี |
อินเทอร์เฟซมาตรฐาน 2.0 สามารถใส่ดิสก์ U ฝังเสียง รองรับวิดีโอ,รูปภาพ,MP3,TXT |
| สัญญาณเอาท์พุต | ปรับแต่งเอาต์พุตสัญญาณ HDMI ได้สูงสุด 9 เอาต์พุตด้วยความละเอียดเอาต์พุตสูงสุด 1920x1080@60HZ |
| อินเทอร์เฟซ HDMI | |
| เครื่องเสียง | 3.5 อินเทอร์เฟซเสียง, รองรับช่องสัญญาณซ้ายและขวาและสเตอริโอ, สวิตช์สัญญาณ AV STchronously |
| คนอื่น | |
| โหมดควบคุม | IR , คีย์เคส |
| แหล่งจ่ายไฟ | ไฟฟ้ากระแสสลับ: 100 ถึง 240 V |
| ลายต่อ | ข้อต่อมาตรฐาน Quad, เครื่องเดียวปรับแต่งข้อต่อ 2 ถึง 9 |
| พลัง | 20W |
| ขนาดเคส | |
| ขนาด (1U) | 1U ลังมาตรฐาน 19 นิ้ว,442 มม. (L) * 45 มม. (ส) * 242 มม. (W) |
| น้ำหนัก (1U) | 2.5KG |
| ชื่อผลิตภัณฑ์ | ตัวควบคุมผนังวิดีโอ HDMI 20W หลายมุมพร้อมอิสระทางศิลปะ |
