รายละเอียดสินค้า:
|
| ทรานสมิตเตอร์: | เครื่องส่งสัญญาณ | อินเตอร์เฟซ: | SDI Output(BNC female); เอาต์พุต SDI (ตัวเมีย BNC); HDMI Output(Type A female); |
|---|---|---|---|
| ช่วงแรงดันไฟฟ้า: | 7-36V DC | ช่วงการส่ง: | 150 เมตร |
| การใช้พลังงาน: | < 6W | ขนาด: | (ยาว x กว้าง x สูง): 95.4*152.2*26mm |
| รูปแบบวิดีโออินพุต: | SDI:3G, HD และ SD-SDI(เลือกอัตโนมัติ): HDMI: 525i, 625i, 720p 50/59.94/60, 1080i 50/59.94/60, 1080p2 | การประมวลผลวิดีโอ ความลึกของสี: | RSSI-Blue(5 LEDs); RSSI-สีน้ำเงิน (5 LEDs); Link-Yellow; ลิงค์เหลือง; |
| เน้น: | ตัวขยายสัญญาณไร้สาย SDI HDMI,ตัวขยายสัญญาณไร้สาย HDMI 150 ม.,ตัวขยายสัญญาณ WiFi HDMI 150 ม |
||

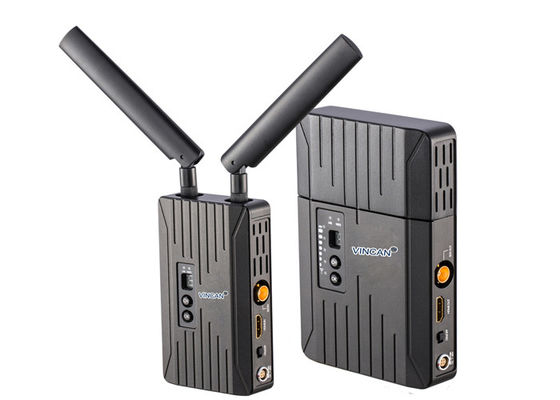

150 เมตร 3G SDI HDMI Wireless Extender โดยไม่มี Latency
PRO150,150 เมตร WHDI HDMI และตัวขยายสัญญาณไร้สาย 3G-SDI โดยไม่มีเวลาแฝง
คุณสมบัติ:
1. หัวเข็มขัดแบตเตอรี่ Sony F970 สะดวกสำหรับการติดตั้งและเปลี่ยนแบตเตอรี่ภาคสนาม
2. พอร์ตอินพุตและเอาต์พุตทั้งหมดมีระดับการป้องกัน ESD +-8 kV (HBM, การคายประจุของหน้าสัมผัส) Plug & Play – ไม่จำเป็นต้องใช้ซอฟต์แวร์
3. ปลั๊กไฟ LEMO 4 พินมาตรฐานระดับมืออาชีพ
4. RX (ตัวรับ) แต่ละตัวจับคู่กับ TX (ตัวส่งสัญญาณ) ที่ไม่ซ้ำกันในโรงงาน
5. โลหะอุตสาหกรรมและเคสพลาสติกที่มีการระบายความร้อนและความทนทานที่แข็งแกร่ง
6. เสาอากาศทิศทาง RX ในตัว
7. ตัวบ่งชี้สัญญาณสำหรับสถานะพลังงานแบบไร้สาย สถานะวิดีโอ และตัวรับสัญญาณ RSSI
8. กระเป๋าถือแบบแข็งให้น้ำและกันกระแทกกับผลิตภัณฑ์
ข้อมูลจำเพาะ
|
|
|
/ |
|
SDI:3G, เอชดี, |
|
|
|
|
|
|
และ SD-SDI (เลือกอัตโนมัติ): |
|
||
|
|
|
|
|
|
||
|
รูปแบบวิดีโอเอาต์พุต |
|
|
|
HDMI: 525i, 625i, |
|
|
|
|
|
|
720p 50/59.94/60, |
|
||
|
|
|
|
|
|
||
|
|
|
|
|
1080i 50/59.94/60, 1080p23.98/24/25 |
|
|
|
|
|
|
|
/29.9/30/50/59.94/60; |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
การประมวลผลวิดีโอ ความลึกของสี |
|
ลิงค์สีเหลือง； วิดีโอ-สีเขียว |
|
RSSI-สีน้ำเงิน (5 LEDs);ลิงค์เหลือง; |
|
|
|
|
|
วิดีโอ-สีเขียว |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
แถบความถี่ |
|
5.1-5.9GHz, กำหนดค่าได้กับประเทศจีน, |
|
5.1-5.9GHz, กำหนดค่าได้กับประเทศจีน, |
|
|
|
|
อเมริกาเหนือ ยุโรป ฯลฯ |
|
อเมริกาเหนือ ยุโรป ฯลฯ |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
โหมดการมอดูเลต |
|
OFDM 16QAM |
|
OFDM 16QAM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
กำลังส่ง |
|
สูงสุด 15dBm |
|
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ตัวรับความไว |
|
/ |
|
-75dBm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ครอบครองแบนด์วิดท์ |
|
20/40MHz |
|
20/40MHz |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ช่วงอุณหภูมิ |
|
0-40 ℃ (อุณหภูมิในการทำงาน); |
|
0-40 ℃ (อุณหภูมิในการทำงาน); |
|
|
|
|
|
-20-60 ℃ (อุณหภูมิในการจัดเก็บ) |
|
-20-60 ℃ (อุณหภูมิในการจัดเก็บ) |
|
|
|
|
|
|
|
|
|
|
การติดตั้ง
1) ตรวจสอบให้แน่ใจว่าเอาต์พุตของแหล่งวิดีโอของกล้องนั้นใช้ได้ และจอภาพ HD เปิดอยู่และเปลี่ยนเป็นอินพุตวิดีโอที่เชื่อมต่ออยู่
ท่า.
2) ตรวจสอบให้แน่ใจว่าได้ติดตั้งเสาอากาศ TX 2 อันแล้วเพื่อผลลัพธ์ที่ดีที่สุด ให้ตั้งเสาอากาศคู่ในรูปของ "V" และรักษาแนวเส้น
สายตาระหว่างเครื่องส่งและเครื่องรับรูปด้านล่างสำหรับการอ้างอิงของคุณ
3) ตรวจสอบให้แน่ใจว่าได้เชื่อมต่อสายเคเบิลอินพุต, เอาต์พุต SDI หรือ HDMI ทั้งหมดแล้ว
4) ตรวจสอบให้แน่ใจว่าทั้งตัวส่งและตัวรับใช้พลังงานจากแบตเตอรี่หรืออินพุต DCจากนั้นเปิดสวิตช์ไฟของตัวส่งและตัวรับตามลำดับไฟแสดงสถานะ POWER จะสว่างขึ้น
5) ตรวจสอบให้แน่ใจว่าได้ตั้งค่าเครื่องส่งและเครื่องรับด้วยความถี่เดียวกัน
6) หากกล้องเปิดอยู่และสัญญาณวิดีโอเข้าได้ ไฟแสดงสถานะ VIDEO ด้าน TX จะสว่างขึ้น
7) ก่อนที่ RX จะเชื่อมต่อแบบไร้สายกับ TX เสร็จสิ้น ไฟแสดง RSSI และไฟแสดง VIDEO จะดับลงเมื่อการเชื่อมโยงแบบไร้สายเสร็จสิ้น ตัวบ่งชี้ RSSI จะ
เปิดไฟก่อนและแสดงความแรงของสัญญาณหากเครื่องรับตรวจพบวิดีโอไร้สายภายในตามปกติจากอินเทอร์เฟซทางอากาศ VIDEO
ไฟแสดงสถานะจะสว่างขึ้นก่อนหน้านั้น หากพอร์ตเอาต์พุตวิดีโอ SDI หรือ HDMI ของเครื่องรับมีจอภาพ HD เชื่อมต่ออยู่ ระบบจะแสดง OSD ของ
ลิงค์เชื่อมต่อตามรูปด้านล่าง
8) ระบบจะใช้เวลา 20-30 วินาทีในการสร้างลิงค์ ขึ้นอยู่กับความแรงของลิงค์และสภาวะของช่องสัญญาณเมื่อการเชื่อมต่อไร้สายเป็น
สร้างไฟ RSSI จะสว่างขึ้น แสดงถึงความแรงของสัญญาณไร้สายในปัจจุบัน ไฟแสดง VIDO จะสว่าง และจอภาพ HD ที่เชื่อมต่อ
จะเล่นวิดีโอและเสียงแบบเรียลไทม์
การเลือกความถี่
ระบบส่งสัญญาณไร้สายทำงานในย่านความถี่ 5.1-5.9GHz และสามารถกำหนดค่าได้อย่างยืดหยุ่นกับแถบความถี่ที่ได้รับอนุญาตหรือ ISM อื่นๆ
รองรับภูมิภาคต่าง ๆ ทั่วโลกแผงด้านหน้าของเครื่องส่งสัญญาณมีปุ่มเลือกความถี่ (ดูภาพประกอบด้านล่าง) ซึ่ง
ให้ช่องความถี่ที่ใช้งานได้สูงสุด 4 ช่อง และรองรับหน่วยรับสัญญาณพร้อมกันสูงสุด 4 เครื่อง
