รายละเอียดสินค้า:
|
| พอร์ตอินพุต: | 16 × HDMI (ประเภทหญิง), 1x RS232 | พอร์ตเอาท์พุต: | 1 × HDMI (ประเภทหญิง), |
|---|---|---|---|
| เอาต์พุตเสียง: | PCM2, 5.1, 7.1CH, Dolby 5.1, DTS5.1 | ความละเอียดอินพุต: | 480i60Hz,480p60Hz,576i50Hz,576p50Hz,720p50/60Hz, 1080i50/60Hz,1080p 24/30/50/60Hz,800x600@60, 1024x7 |
| ความละเอียดเอาต์พุต: | 1080p,1080i,720p,1024x768,1360x768 | การป้องกัน ESD: | ±8kV (Air-gap discharge), ±4kV (Contact discharge) |
| พาวเวอร์ซัพพลาย: | DC 12V/5A (มาตรฐานสหรัฐอเมริกา/สหภาพยุโรป ได้รับการรับรอง CE/FCC/UL) | ขนาด: | 440 มม. (กว้าง) × 200 มม. (ลึก) × 45 มม. (ส) |
| อุณหภูมิในการทำงาน: | 0°C ~ 40°C / 32°F ~ 104°F | อุณหภูมิในการจัดเก็บ: | -20 °C ~ 60°C / -4°F ~ 140°F |
| เน้น: | 16x1 HDMI MultiViewer,RS232 HDMI Multiviewer,16x1 Quad Screen Multiviewer |
||
Quad RS232 16x1 HDMI MultiViewer ไม่มีรอยต่อ Switcher ESD Protection
16x1 HDMI Multi-Viewer พร้อมสวิตช์แบบไม่มีรอยต่อ
1. บทนำ
ผลิตภัณฑ์นี้มีประสิทธิภาพสูง 16 ต่อ 1 Multi-Viewer พร้อมสวิตช์ที่ไร้รอยต่อรองรับการแสดงผลแหล่งสัญญาณอินพุตความละเอียดสูงสิบหกบนหน้าจอเดียวในฐานะตัวสลับ มันสามารถสลับอินพุต HD สิบหกอย่างราบรื่นได้อย่างอิสระ
2. คุณสมบัติ
①1× 16×1 HDMI Multi-Viewer
② 1× คู่มือผู้ใช้
③1× สายเคเบิล RS-232
④2× หูยึด
⑤สาย 16 x DVI เป็น HDMI

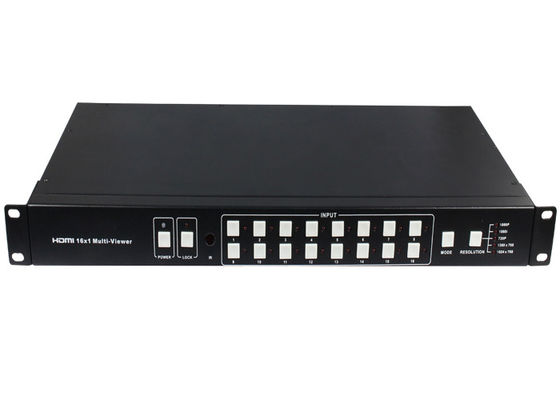

3. รูปภาพสำหรับ 16x1 HDMI Multi-Viewer พร้อม Seamless Switcher
4. ข้อมูลจำเพาะ
| เทคนิค | |
| แบนด์วิดท์วิดีโอ | 2.25Gbps |
| พอร์ตอินพุต | 16 × HDMI (ประเภทหญิง), 1x RS232 |
| พอร์ตเอาท์พุต | 1 × HDMI (ประเภทหญิง), |
| เอาต์พุตเสียง | PCM2, 5.1, 7.1CH, Dolby 5.1, DTS5.1 |
| 480i60Hz,480p60Hz,576i50Hz,576p50Hz,720p50/60Hz, | |
| ความละเอียดอินพุต | 1080i50/60Hz,1080p 24/30/50/60Hz,800x600@60, |
| 1024x768@60,1280x720@60,1920x1080@60; | |
| ความละเอียดเอาต์พุต | 1080p,1080i,720p,1024x768,1360x768 |
| การป้องกัน ESD | ±8kV (Air-gap discharge), ±4kV (Contact discharge) |
| พาวเวอร์ซัพพลาย | DC 12V/5A (มาตรฐานสหรัฐอเมริกา/สหภาพยุโรป ได้รับการรับรอง CE/FCC/UL) |
| ขนาด | 440 มม. (กว้าง) × 200 มม. (ลึก) × 45 มม. (ส) |
| น้ำหนัก | 1800g |
| วัสดุแชสซี | โลหะ |
| สีซิลค์สกรีน | สีดำ |
| อุณหภูมิในการทำงาน | 0°C ~ 40°C / 32°F ~ 104°F |
| อุณหภูมิในการจัดเก็บ | -20 °C ~ 60°C / -4°F ~ 140°F |
| ความชื้นสัมพัทธ์ | 20~90% RH (ไม่กลั่นตัว) |
| การใช้พลังงาน | 24W |
5. การควบคุมการทำงานและฟังก์ชัน
| ตัวเลข | ชื่อ | คำอธิบายฟังก์ชัน | ||||
| 1 | พลัง | กดปุ่มนี้เพื่อเปิด/ปิดอุปกรณ์NS | ||||
| ไฟ LED จะสว่างเป็นสีเขียวเมื่อเปิดเครื่อง | ||||||
| สีแดงเมื่ออยู่ในโหมด 'สแตนด์บาย' | ||||||
| 2 | กดปุ่มนี้เพื่อล็อคปุ่มทั้งหมดบนแผงควบคุม | |||||
| ล็อค | กดอีกครั้งเพื่อปลดล็อกไฟ LED สีแดงจะสว่างขึ้น | |||||
| เมื่อปุ่มถูกล็อคกลับมืดมน | ||||||
| เมื่อปลดล็อค | ||||||
| 3 | หน้าต่างรับสัญญาณ IR | รับ IR จากรีโมทคอนโทรล | ||||
| 4 | การเลือกอินพุต HDMI | กดเพื่อเลือกอินพุตตั้งแต่ 1 ถึง 16 | ||||
| พื้นที่ปุ่ม | ||||||
| 5 | โหมด | กดปุ่มเพื่อเลือกโหมดการแสดงผล | ||||
| 6 | ปณิธาน | กดปุ่มเพื่อเลือกความละเอียดเอาต์พุต | ||||
| ไม่. | ปณิธาน | |||||
| 1 | 1080P, เสียงภาพหลัก | |||||
| 2 | 1080I, เสียงภาพหลัก | |||||
| 3 | 720P, เสียงภาพหลัก | |||||
| 4 | 1360x768, เสียงภาพหลัก | |||||
| 5 | 1024x768, เสียงภาพหลัก | |||||

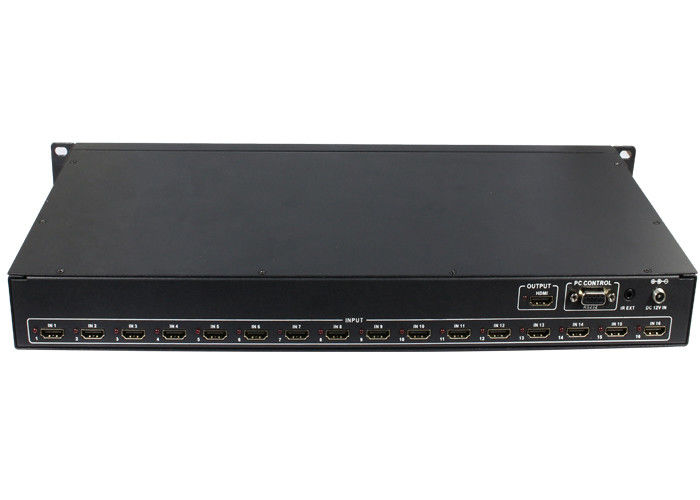

5.2 แผงด้านหลัง
4/8
6. คำอธิบายรายละเอียดของโหมดการแสดงผล
Multi-Viewer ขนาด 16x1 มีโหมดการแสดงผล 4 โหมด
MODE1:โปรแกรมดูหลายช่องขนาด 16x1 จะแยกแสดงอินพุต HD สิบหกช่อง และตอนนี้กลายเป็นตัวสลับที่ราบรื่น
ป้อนข้อมูล
MODE1-16×1 ไม่มีรอยต่อ Switcher
MODE2: โปรแกรมดูหลายช่องขนาด 16x1 แบ่งอินพุต HD สี่รายการเป็นขนาดเดียวกันและแสดงผลบนหน้าจอเดียวและตอนนี้เปลี่ยนปุ่มอินพุตบนแผงด้านหน้าหรือรีโมท IR เสียงเอาต์พุต HDMI จะสอดคล้องกับแหล่งสัญญาณเข้าที่เลือก
IN9 IN13
MODE2-4×1 Multi-Viewer
5/8
MODE3: โปรแกรมดูหลายช่องขนาด 16x1 แบ่งอินพุต HD เก้ารายการเป็นขนาดเดียวกันและแสดงผลบนหน้าจอเดียวและตอนนี้เปลี่ยนปุ่มอินพุตบนแผงด้านหน้าหรือรีโมท IR เสียงเอาต์พุต HDMI จะสอดคล้องกับแหล่งสัญญาณเข้าที่เลือก
MODE3-9×1 Multi-Viewer
MODE4: โปรแกรมดูหลายช่องขนาด 16x1 แบ่งอินพุต HD สิบหกรายการเป็นขนาดเดียวกันและแสดงผลบนหน้าจอเดียวและตอนนี้เปลี่ยนปุ่มอินพุตบนแผงด้านหน้าหรือรีโมท IR เสียงเอาต์พุต HDMI จะสอดคล้องกับแหล่งสัญญาณเข้าที่เลือก
MODE4-16×1 Multi-Viewer
