รายละเอียดสินค้า:
|
| การปฏิบัติตามข้อกำหนดของ HDMI: | HDMI 2.0/1.4b | สอดคล้องกับ HDCP: | HDCP 2.2/1.4 |
|---|---|---|---|
| ความละเอียดของวิดีโออินพุต: | HDMI: สูงสุด 4K2K@50/60Hz (4: 4: 4) | ความละเอียดเอาต์พุต HDMI: | 4K2K@60Hz |
| รูปแบบเสียง: | LPCM 2.0CH | การป้องกัน ESD: | แบบจำลองร่างกายมนุษย์ — ±8kV (การระบายช่องว่างอากาศ) และ ±4kV (การระบายการสัมผัส) |
| ที่อยู่อาศัย: | โลหะ | สี: | สีดำ |
| ขนาด: | 150 มม. [w] x 220 มม. [d] x 44 มม. [H] | น้ําหนัก: | 1250 [G] |
| พลังงานไฟฟ้า: | อะแดปเตอร์ DC 24V/1A (มาตรฐาน US/EU, CE/FCC/UL ได้รับการรับรอง) | การบริโภคพลังงาน: | 9W [หน่วยหลัก] 18W [หน่วยหลัก + ตัวรับสัญญาณ HDBASET] |
| อุณหภูมิในการทำงาน: | 32 - 104 ° F / 0 - 40 ° C | อุณหภูมิในการจัดเก็บ: | -4 - 140 ° F / -20 - 60 ° C |
| ความชื้นสัมพัทธ์: | 20 - 90% RH (ไม่มีการควบแน่น) | HDMI/HDBT outputResolutions: | 4K2K@30Hz |
| เน้น: | 5X1 HDMI Multiviewer,HDCP 2.2 Multiviewer HDMI,HDMI มัลติวิวเวอร์จอสี่เหลี่ยม |
||
8x1 4K 60Hz HDMI Multiviewer HDCP 2.2 HDBASET 70 เมตรพอร์ตเอาต์พุต
1.การแนะนำ
ที่8x1 4K 60Hz HDMI Multiviewer HDCP 2.2 HDBASET 70 เมตรพอร์ตเอาต์พุตรองรับ 9 อินพุตรวมถึงพอร์ต HDMI 3 พอร์ต, 1 VGA (YPBPR/CVBs) และ 1 DisplayPort, ปรับสเกลเป็น HDMI และ HDBasetOutputs (Mirrored) มันมีแอพพลิเคชั่นความยืดหยุ่นของเสียงซึ่งรวมถึงเสียงที่ไม่สมดุลไมโครโฟนและเรียงลำดับ ตัวประมวลผลเสียงมีการควบคุมตัวผสมอัตโนมัติและการควบคุมอัตโนมัติเพื่อผสมหรือลดเสียงพื้นหลังเพื่อเพิ่มแหล่งเสียงที่สำคัญ ระบบสามารถควบคุมและกำหนดค่าได้อย่างง่ายดายผ่าน Telnet, WebGui, IR Remote และ RS-232 สวิตช์นี้เป็นทางออกที่เหมาะสมสำหรับการนำเสนอที่ห้องเรียนและห้องประชุม
2.คุณสมบัติ
HDMI 2.0B, HDCP 2.2 เป็นไปตามมาตรฐาน
3xhdmi, 1xvga (ypbpr/cvbs), 1xdisplayport, 1xmic in, 4xunbalance เสียงอินพุต
เอาต์พุต HDMIAND HDBASET (70M) (มิเรอร์)
HDMI/DP วิดีโอความละเอียดสูงถึง 4K2K@60Hz (4: 4: 4), 4K2K@30Hz, 1080p@120Hz
VGA ความละเอียดสูงถึง 1920x1200@60Hz
ความละเอียดเอาท์พุทสูงสุด 4K2K@30Hz
รองรับโหมดการสลับอัตโนมัติและด้วยตนเอง
รองรับการจัดการ EDID
รองรับการส่งผ่านของ PCM 2CH
ปุ่มแผงสัมผัส, WebGui, IR ระยะไกล, แผ่นโต๊ะและการควบคุม RS-232
3.เนื้อหาแพ็คเกจ
1x5x1 4K60 Presentation Switcher
ตัวรับสัญญาณ 1 x HDBT
หูยึด 2 x
หน่วยควบคุมระยะไกล 1 x
สายเคเบิลตัวรับสัญญาณ 2 x IR (พร้อมคลื่นพาหะ)
สายเคเบิล emitter 2 x ir
1x 24V/1A อะแดปเตอร์พลังงาน
สายเคเบิล 1 x 3RCA (หญิง) ถึง D-SUB (ตัวผู้)
1 x คู่มือผู้ใช้

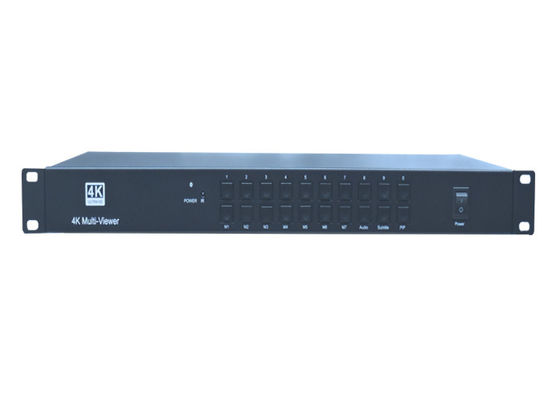

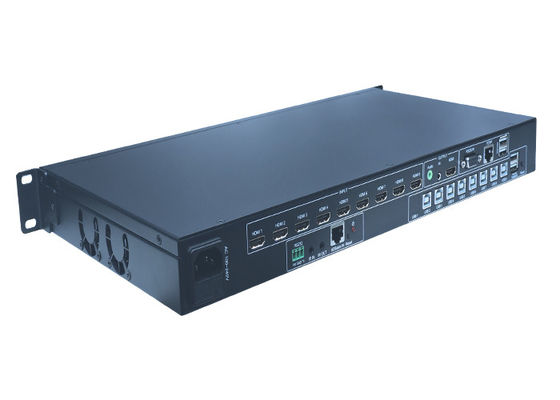

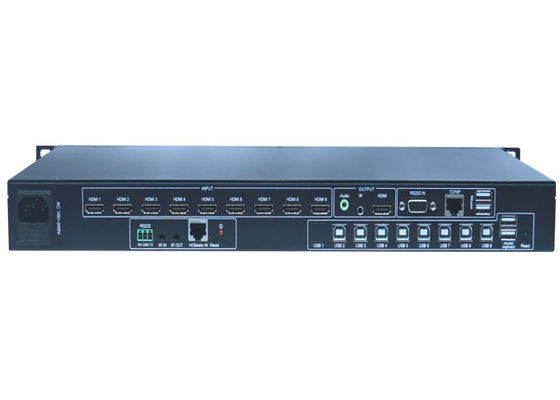

ภาพสำหรับ8x1 4K 60Hz HDMI Multiviewer HDCP 2.2 HDBASET 70 เมตรพอร์ตเอาต์พุต；
4.ข้อกำหนด
| เกี่ยวกับเทคนิค | |
| การปฏิบัติตาม HDMI | HDMI 2.0B |
| การปฏิบัติตาม DP | displayport 1.2a |
| การปฏิบัติตาม HDCP | HDCP 2.2 และ HDCP 1.4 |
| ความละเอียดของวิดีโออินพุต | HDMI/DisplayPort: สูงสุด 4K2K@50/60Hz (4: 4: 4) |
| CVBS: PAL/NTSC3.58/NTSC4.43/secam/pal m/pal n | |
| ypbpr: 480i to1080p | |
| VGA: 640x480/60 TO1920X1200/60 | |
|
HDMI/HDBT OutputResolutions |
4K2K/30,4K2K/25,1920x1080p60, 1920x1080p50, 1280x720p/60, 1280x720p/50, 1024x768/60,1280x800/60 1360x768/60,1400x1050/60,1680x1050/60, 1920x1200/60 |
| รูปแบบเสียง | LPCM 2.0CH |
| การป้องกัน ESD | แบบจำลองร่างกายมนุษย์-± 8kV (การปล่อยช่องว่างอากาศ) & ± 4kV (สัมผัสสัมผัส) |
| การเชื่อมต่อ | |
| พอร์ตอินพุต |
3x HDMI Type A [หญิง 19 พิน] พอร์ตแสดง 1x [หญิง] 1x VGA [หญิง] อินพุต 1 x MIC [พอร์ตฟีนิกซ์ 3 พิน] อินพุตสเตอริโอ 5x [พอร์ตฟีนิกซ์ 3 พิน] |
| พอร์ตเอาต์พุต |
1x HDMI เอาท์พุทประเภท A [หญิง 19 พิน] 1x hdbaset out [rj45] 1x สเตอริโอเอาท์พุท [พอร์ตฟีนิกซ์ 3 พิน] |
| การควบคุมอินเทอร์เฟซ |
1x ir ใน [3.5 มม. มินิแจ็ค] 1x ir out [3.5mm mini jack] ติดต่อ 1x ใน [6-pin Phoenix Port] 1x RS-232 [พอร์ตฟีนิกซ์ 3 พิน 1x Web GUI [RJ45] 1x USB Type A [หญิง 5 พิน] |
| เกี่ยวกับกลไก | |
| ที่อยู่อาศัย | โลหะ |
| สี | สีดำ |
| ขนาด | 150 มม. [w] x 220 มม. [d] x 44 มม. [H] |
| น้ำหนัก | 1250 [G] |
| แหล่งจ่ายไฟ | อะแดปเตอร์ DC 24V/1A (มาตรฐาน US/EU, CE/FCC/UL ได้รับการรับรอง) |
| การใช้พลังงาน |
9W [หน่วยหลัก] 18W [หน่วยหลัก + ตัวรับสัญญาณ HDBASET] |
| อุณหภูมิการทำงาน | 32 - 104 ° F / 0 - 40 ° C |
| อุณหภูมิการจัดเก็บ | -4 - 140 ° F / -20 - 60 ° C |
| ความชื้นสัมพัทธ์ | 20 - 90% RH (ไม่มีการควบแน่น) |
5.การควบคุมการทำงานและฟังก์ชั่น
1.1แผงด้านหน้า
ปุ่มเปิดปิดและตัวบ่งชี้:
เมื่ออุปกรณ์นี้ถูกเปลี่ยนเป็นโหมดสแตนด์บายโดยการกดปุ่มเปิดปิด, Theindicator จะส่องสว่างเป็นสีแดงเมื่อเปลี่ยนไปใช้โหมดเปิดเครื่อง
หน้าต่าง IR:
รับ Irsignal จากรีโมทคอนโทรล
ปุ่มแหล่งที่มาของอินพุต:
กดปุ่มเหล่านี้สำหรับการเลือกแหล่งที่มา แหล่งที่ใช้งานจะส่องสว่างไปยังตัวชี้วัดที่สอดคล้องกันบนแผงด้านหน้า
ปุ่มดำเนินการ:
ปุ่มกดปุ่ม“ ตกลง/เมนู” เข้าสู่ OSD ทันที จากนั้นผู้ใช้สามารถนำทางโดยใช้ปุ่มลูกศร 4 ทาง การตั้งค่า OSD ใหม่ได้รับการยืนยันโดยกดปุ่ม“ OK/MENU”
²การกด "Exit/Auto" จะออกจาก OSD เมื่อแสดง OSD กด "Exit/Auto" เป็นเวลา 5 วินาทีเพื่อเปิด/ปิดสวิตช์อัตโนมัติ เมื่อเปิดไฟไฟ LED หมายถึงสวิตช์อัตโนมัติ
²กดปุ่ม“ Mic-/+” หรือเพิ่มระดับเสียง กด“ Vol +/-“ ปุ่มเพื่อเพิ่มตัวลด“ ปริมาณหลัก”
²การกดปุ่ม“ MIC-“ และ“ MIC+” พร้อมกันจะรีเซ็ตความละเอียดเอาท์พุท Switcher HDMI/HDBT เป็น 720p/60
²การกดปุ่ม“ Vol-“ และ“ vol+” พร้อมกันจะล็อค/ปลดล็อคแผงด้านหน้าปุ่ม LED สองปุ่มนี้จะสว่างขึ้นเมื่อแผงด้านหน้าถูกล็อค
1.2แผงด้านหลัง
พอร์ตควบคุม:
LAN:พอร์ตนี้เป็นลิงค์สำหรับการควบคุมเว็บ GUI เชื่อมต่อกับลิงค์อีเธอร์เน็ตที่ใช้งานอยู่กับสายเคเบิลที่ถูกยกเลิก RJ45
RS-232:พอร์ตควบคุมอนุกรม, ขั้วต่อสกรูตัวเชลย 3P เชื่อมต่อกับอุปกรณ์ควบคุม (เช่นคอมพิวเตอร์) เพื่อควบคุมสวิตช์หรืออุปกรณ์อื่น ๆ ที่เชื่อมต่อกับตัวรับสัญญาณ HDBT
ir ใน:เชื่อมต่อกับสายเคเบิลตัวรับสัญญาณ IR (พร้อมคลื่นพาหะ) เพื่อรับสัญญาณ IR ที่ส่งโดยรีโมตหรือรีโมตคอนโทรลเลอร์ของอุปกรณ์อินพุต/เอาต์พุตอื่น ๆ
ir out:เชื่อมต่อกับสายเคเบิล emitter IR ที่ใช้สำหรับการควบคุม sourcedevice ในท้องถิ่นหรือสวิตช์
ติดต่อใน:การควบคุมอินพุตนี้สำรองสำหรับการเลือกอินพุตโดยตรง เชื่อมต่อพินภาคพื้นดิน (ทำเครื่องหมายเป็นบนแผง) พร้อมหมายเลขพินต่อไปนี้สำหรับการเลือกแหล่งข้อมูลแต่ละรายการ
|
หมายเลขพิน |
แหล่งที่มา |
|
PIN 1 |
HDMI1 |
|
พิน 2 |
HDMI2 |
|
พิน 3 |
HDMI3 |
|
พิน 4 |
แสดงพอร์ต |
|
พิน 5 |
VGA/YPBPR/CVBS |
พอร์ตเสียง:
ออก:เสียงมาจากเสียงอินพุตที่สอดคล้องกับแหล่งวิดีโอที่เลือกและผสมกับเสียงไมโครโฟน เชื่อมต่อกับแอมพลิฟายเออร์สำหรับแหล่งกำเนิดเสียง
ext1/ext2/ext3/ext4/ext5:เลือกเสียงอะนาล็อกภายนอกบน OSD/WEBGUI และแทรกเสียงไปยัง HDMI1/2/3/DP/VGA แหล่งที่มาจากนั้นเอาต์พุตเพื่อแสดงและพอร์ตเอาต์พุตเสียงอะนาล็อก แหล่งที่มาของ VGA เลือก EXT5 เป็นอินพุตเสียงเริ่มต้น
ไมค์ใน:ปลั๊กไมโครโฟนสำหรับเอาต์พุตแหล่งเสียง
48V/MIC/LINE:
48V Phantom Power Mode (เชื่อมต่อกับไมโครโฟนคอนเดนเซอร์ Phantom), โหมด MIC (เชื่อมต่อกับไมโครโฟนไดนามิกและไมโครโฟนคอนเดนเซอร์ Electrets) และโหมดเส้น (เชื่อมต่อกับไมโครโฟนไร้สายหรืออินพุตเสียงสาย)
พอร์ตเอาต์พุต
HDBT OUT:เชื่อมต่อกับตัวรับสัญญาณที่เข้ากันได้สำหรับวิดีโอและ / หรือเสียง สนับสนุนฟังก์ชั่น POC 24V
HDMI OUT:เชื่อมต่อกับจอแสดงผล HDMI หรือตัวรับสัญญาณ AV สำหรับวิดีโอและ/หรือเอาต์พุตเสียง
พอร์ตอินพุต
พอร์ตอินพุตวิดีโอเหล่านี้รวมถึงอินพุต HDMI 3 ตัว, 1 อินพุตพอร์ตแสดงผลและ 1 อินพุต VGA พอร์ต VGA รองรับรูปแบบ VGA, YPBPR และ CVBS ค่าเริ่มต้นจากโรงงานคือรูปแบบ VGA
พอร์ต USB
พอร์ต USB เชื่อมต่อกับ USB Flash Disk หรือที่เก็บข้อมูลอื่น ๆ ที่มีไฟล์อัปเดตซอฟต์แวร์เพื่ออัปเดตเฟิร์มแวร์ระบบ
พลัง:
เสียบแหล่งจ่ายไฟ 24V DC เข้ากับหน่วยและเชื่อมต่ออะแดปเตอร์เข้ากับเต้าเสียบ AC
6. แผนภาพการเชื่อมต่อ
เชื่อมต่ออุปกรณ์ต้นทาง HDMI (เช่น DVD Blue-ray) เข้ากับพอร์ตอินพุต HDMI ของสวิตช์ด้วยสาย HDMI เชื่อมต่ออุปกรณ์ Source VGA (เช่น PC/Note-Book) เข้ากับพอร์ตอินพุต VGA ของสวิตช์ด้วยสายเคเบิล VGA
เชื่อมต่ออุปกรณ์แสดงผล HDMI เข้ากับพอร์ตเอาต์พุต HDMI ของสวิตช์ด้วยสาย HDMI
เชื่อมต่อสายเคเบิล UTP กับตัวรับสัญญาณ HDBT
เชื่อมต่อลำโพงหูฟังหรือแอมพลิฟายเออร์พิเศษกับพอร์ตเอาต์พุตเสียงของสวิตช์
เชื่อมต่ออุปกรณ์ควบคุม (เช่นพีซี) ไปยังพอร์ต RS-232 ของสวิตช์
เชื่อมต่ออะแดปเตอร์พลังงาน DC24V เข้ากับพอร์ตพลังงานและเปิดเครื่อง
