รายละเอียดสินค้า:
|
| การปฏิบัติตามข้อกำหนดของ HDMI: | HDMI 2.0/1.4b | สอดคล้องกับ HDCP: | HDCP 2.2/1.4 |
|---|---|---|---|
| ความละเอียดของวิดีโออินพุต: | HDMI: สูงสุด 4K2K@50/60Hz (4: 4: 4) | ความละเอียดเอาต์พุต HDMI: | 4K2K@60Hz |
| รูปแบบเสียง: | LPCM 2.0CH | การป้องกัน ESD: | แบบจำลองร่างกายมนุษย์ — ±8kV (การระบายช่องว่างอากาศ) และ ±4kV (การระบายการสัมผัส) |
| Port การเข้า: | 4x HDMI Type A [หญิง 19 พิน] 1x VGA [เพศหญิง] 1x micro USB [หญิง 5 พิน] เป็นตัวเลือกสำหรับแหล่งจ่ายไ | พอร์ตเอาต์พุต: | 1x HDMI Type A [หญิง 19 พิน] แจ็คขนาดเล็ก 1x3.5 มม. |
| การควบคุมอินเทอร์เฟซ: | 1x IR ในบริการ USB 1x RS-232,1x (อัปเดต) | ที่อยู่อาศัย: | โลหะ |
| สี: | สีดำ | ขนาด: | 110 มม. [w] x 288 มม. [d] x 32 มม. [H] |
| น้ําหนัก: | 880ก | พลังงานไฟฟ้า: | อะแดปเตอร์ DC 12V/1A (มาตรฐาน US/EU, CE/FCC/UL ได้รับการรับรอง) |
| การบริโภคพลังงาน: | 9W (สูงสุด) | อุณหภูมิในการทำงาน: | 32 - 104 ° F / 0 - 40 ° C |
| อุณหภูมิในการจัดเก็บ: | -4 - 140 ° F / -20 - 60 ° C | ความชื้นสัมพัทธ์: | 20 - 90% RH (ไม่มีการควบแน่น) |
| เน้น: | สวิตช์การนำเสนอ 60Hz,สวิตช์การนำเสนอ 5X1,สวิตช์ HDMI 5x1 |
||
เครื่องเปลี่ยนการนําเสนอ 9X1 4K2K 60Hz พร้อม Port Output HDMI
1.คําแนะนํา
Multi-inputs with HDMI output scaler box รองรับ 9 การเข้าของ 4xHDMI และ 1xVGA ((YPbPr,CVBS)
แหล่งเข้าสามารถเปลี่ยนและปรับขนาดเพื่อรับรองความละเอียดแล้วส่งผ่าน HDMI output
ความละเอียด HDTV สามารถทําได้ ระบบสามารถควบคุมและตั้งค่าโดยการทํางานง่ายของปุ่มแพนล
IR remote และ RS-232 กล่องสเกลเลอร์นี้เป็นทางออกที่เหมาะสมสําหรับการนําเสนอในห้องเรียนและห้องประชุม
2.ลักษณะ
สอดคล้องกับ HDMI2.0/1.4b, HDCP2.2/14;
รองรับการเข้าหลายช่อง: 4 x HDMI, 1 x VGA (YPbPr, CVBS);
รองรับความละเอียดการเข้า HDMI ถึง 4K UHD 4:44 @ 50/60;
รองรับความละเอียดการออกแบบสูงถึง 4K UHD 4:44 @ 60;
รองรับ 2 รูปแบบการสลับ input: อัตโนมัติหรือมือ
การสนับสนุนการจัดการ EDID
การสนับสนุนการผ่านของ PCM 2CH
อุปกรณ์สามารถควบคุมผ่านปุ่มปานีลสัมผัส, IR remote และ RS-232;
รองรับการปรับปรุงโปรแกรมออนไลน์ USB
3.เนื้อหาของแพ็คเกจ
1xMulti-format Scaler Switcher
2xการติดตั้งหู
1xหน่วยควบคุมทางไกล
สายรับ 1xIR
1x12V/1A แอดป์เตอร์พลังงาน
1x 3RCA ((หญิง) ถึง D-SUB ((ชาย) สายเคเบิล
1x3.5mm jack ((ชาย) ถึง 2RCA ((หญิง) สายเคเบิล
1xคู่มือผู้ใช้

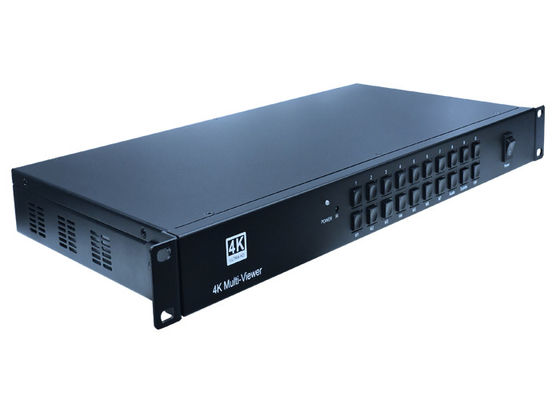

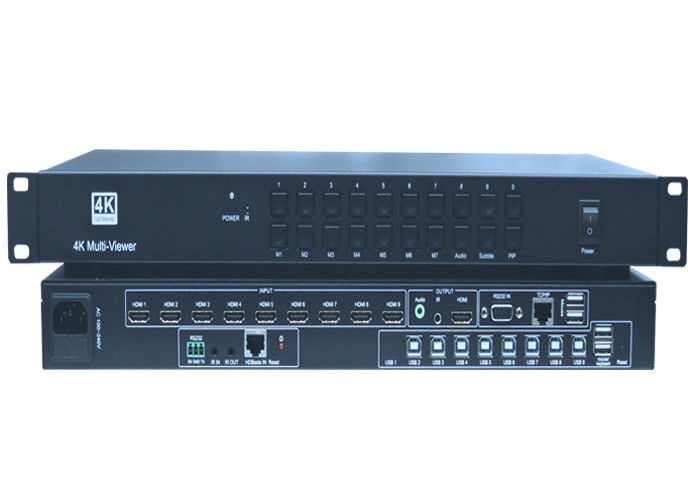

ด้านล่างมีภาพสําหรับเครื่องเปลี่ยนการนําเสนอ 9X1 4K2K 60Hz พร้อม Port Output HDMI
4.รายละเอียด
|
เทคนิค |
|
|
ความสอดคล้อง HDMI |
HDMI 2.0/1.4b |
|
ความสอดคล้องกับ HDCP |
HDCP 2.2/1.4 |
|
ความละเอียดของวิดีโอ |
HDMI: สูงสุด 4K2K@50/60Hz:4:4) |
|
C-Video: PAL/NTSC3.58/NTSC4.43/SECAM/PAL M/PAL N |
|
|
YPBPR: 480i ถึง 1080p |
|
|
VGA: 640x480 to1920x1200 |
|
|
การออก HDMI |
4K2K60,4K2K30,1920X1080p/50, 1920X1080p/60, |
|
รูปแบบเสียง |
LPCM 2.0CH |
|
การคุ้มครอง ESD |
รูปแบบร่างกายมนุษย์ ∙ ±8kV (การออกอากาศ) และ ±4kV (การออกอากาศด้วยการสัมผัส) |
|
ความสัมพันธ์ |
|
|
สนามทางเข้า |
4x HDMI ประเภท A [19-pin หญิง] |
|
Port การออก |
1x HDMI ประเภท A [19-pin หญิง] |
|
อินเตอร์เฟซควบคุม |
1x IR ใน |
|
เครื่องจักรกล |
|
|
บ้านพัก |
โลหะ |
|
สี |
สีดํา |
|
ขนาด |
110mm [W] x 288mm [D] x 32mm [H] |
|
น้ําหนัก |
880 กรัม |
|
พลังงาน |
เครื่องปรับไฟ DC 12V/1A (มาตรฐานสหรัฐอเมริกา/สหภาพยุโรป, CE/FCC/UL) |
|
การบริโภคพลังงาน |
9W ((สูงสุด) |
|
อุณหภูมิการทํางาน |
32 - 104°F / 0 - 40°C |
|
อุณหภูมิการเก็บรักษา |
-4 - 140°F / -20 - 60°C |
|
ความชุ่มชื้น |
20 - 90% RH (ไม่มีการหมัก) |
5การควบคุมและฟังก์ชันการปฏิบัติงาน
1.1แผ่นหน้า
❶ปุ่มเปิดและตัวชี้:
เปลี่ยนระหว่างโหมดรอคอยและโหมดทํางาน เมื่ออุปกรณ์นี้เปลี่ยนเป็นโหมดรอคอย ตัวชี้วัดจะเปลี่ยนเป็นสีแดง เมื่อเปลี่ยนเป็นโหมดทํางาน ตัวชี้วัดจะเปลี่ยนเป็นสีฟ้า
❷ หน้าต่าง IR:
รับสัญญาณ IR จากหน่วยควบคุมทางไกล ที่มาพร้อมกับสวิตช์สเกลเลอร์
❸ปุ่ม input source & auto:
กดปุ่มเหล่านี้สําหรับการเลือกแหล่ง แหล่งทํางานจะสว่างให้กับตัวชี้วัดที่สอดคล้องกันบนแผ่นหน้า ปุ่ม AUTO สําหรับโหมดการสลับอัตโนมัติหรือการสลับมือเมื่อตัวชี้วัดเปลี่ยนเป็นสีฟ้า, อุปกรณ์เปลี่ยนเป็นโหมดการสลับอัตโนมัติ, เมื่อตัวชี้วัดปิด, อุปกรณ์เปลี่ยนเป็นโหมดการสลับมือ
❹ปุ่มความละเอียดการออกเสียง:
กดปุ่มเหล่านี้สําหรับการเลือกความละเอียดการออก. เลือกระหว่าง 4K60,4K30,
1080P60,720P60; สําหรับตัวเลือกความละเอียดอื่นๆ กรุณาใช้รีโมทคอนโทรล หรือ
อุปกรณ์ควบคุม RS-232
1.2แผ่นหลัง
❶ผลิต:
เชื่อมต่อกับจอ HDMI หรือ AV Receiver สําหรับผลิตวีดีโอและเสียง
การออกเสียงสเตรีโอ L/R ไปยังพอร์ตเข้าเสียงแบบแอนาล็อกของเครื่องขยายเสียงของคุณ
❷การเข้า:
สนามทางเข้าประกอบด้วย 4 สนามทางเข้า HDMI & 1 สนามทางเข้า VGA
ฟอร์มาตเข้า YPbPr, C-video และ VGA
❸การควบคุม:
USB
การเชื่อมต่อพอร์ต USB กับ USB flash disk หรือที่เก็บของอื่นๆ ที่มีโปรแกรม
ปรับปรุงไฟล์เพื่อปรับปรุงโปรแกรมระบบ
RS232
สายพานควบคุมลําดับ, 3p สายพานสกรูจํากัด, เชื่อมต่อกับอุปกรณ์ควบคุม (เช่น
เป็นคอมพิวเตอร์) เพื่อควบคุมเครื่องสลับสเกลเลอร์
IR
ติดต่อกับเครื่องรับ IR เพื่อรับสัญญาณ IR ที่ส่งจาก IR remote หรือ remote
เครื่องควบคุมเครื่องอื่น
❹พลังงาน
ติดไฟฟ้า 12V DC เข้าในหน่วยและเชื่อมเอแดปเตอร์กับสายพาน AC
❺เปิด/ปิด:
เปิด / ปิดสวิทช์
❶กดปุ่มนี้เพื่อเปิดสวิตช์สเกลเลอร์ หรือตั้งมันในโหมดรอคอย
❷กดปุ่มนี้เพื่อปิดเสียง หรือปิดเสียงออก
❸กดปุ่มนี้เพื่อใช้งาน VGA input auto adjust function
❹กดปุ่มเหล่านี้เพื่อเลือกแหล่งข้อมูล
❺กดปุ่มนี้เพื่อเลือกความละเอียดการออก HDMI (กดและถือ 5 วินาทีขึ้นไป ความละเอียดการออก HDMI จะรีเซ็ตเป็น 720p60Hz)
❻ปุ่มการทํางานเมนู:
MENU: กด Enter ในเมนู OSD
EXIT: กดเพื่อออกจากเมนู OSD
โอเค ปุ่มยืนยัน
ปุ่ม UP/DWON/LEFT/RIGHT: สําหรับการตั้งค่า OSD
❼VOL-/+: ลดหรือเพิ่มเสียงเสียง, MIC-/+: ไม่ใช้
6.แผนภูมิการเชื่อมต่อ
