รายละเอียดสินค้า:
|
| Resolution: | 4k*2k 60Hz (YUV 4:2:0) | WDM filter: | Integrated 1310nm/1550nm filter |
|---|---|---|---|
| สัญญาณอินพุตและเอาต์พุต: | ระดับ TMDS (ปฏิบัติตาม DVI1.0) | ขนาดโมดูล (มม.): | 59.5LX20.0WX10.5H |
| ขั้วต่อแสง: | ตัวเชื่อมต่อ 1x LC | ขั้วต่อไฟฟ้า: | ปลั๊ก HDMI |
| เส้นใยที่แนะนำ: | เส้นใย OM3 mm หรือเส้นใยโหมดเดียว | ขยายระยะทาง: | 300ม |
| เน้น: | ตัวขยายวิดีโอ HD 300 ม.,ตัวขยายวิดีโอ HD 1310 นาโนเมตร,ตัวขยายมินิ HDMI 1550 นาโนเมตร |
||
1xLC มินิ 300m HD Video Extender 1310nm 1550nm HDMI พล็อก
1xLC HDMI Fiber Extender 1310/1550nm 300m
ลักษณะ:
***ความละเอียดสูงสุด 3840*2160/30Hz ((Y:U:V 4:44);
***รองรับความละเอียด 3840*2160/30Hz ((Y:U:V 4:2:0)
***ขยายข้อมูล DVI ถึง 300 เมตรผ่าน OM3 MMF หรือ SMF Fiber
***รองรับ HDCP
***อุปกรณ์ที่แยกออกได้ด้วย 1x LC OM3 MM Fiber หรือ SM Fiber
***โมดูลมีขนาดเล็กพอที่จะเชื่อมต่อโดยตรงกับแหล่งกราฟฟิกและจอแสดงด้วยการนํามาใช้พล็อก HDMI
***ประกอบด้วย 2 (2) + 5V DC power adapter สําหรับตัวส่งและตัวรับ
***เครื่องเชื่อมพลังงาน Micro USB-B
***ความปลอดภัยของข้อมูลที่มีการปล่อย RFI/EMI ที่ไม่สําคัญ และการสูญเสียคุณภาพวีดีโอ เนื่องจากไม่มีสายนําทองแดง
การใช้งาน:
***FPDs ดิจิตอล, PDPs และโปรเจคเตอร์สําหรับอุปกรณ์การแพทย์, การบิน, การควบคุมการจราจร, โรงงานและธนาคาร
***FPD และโปรเจคเตอร์ดิจิตอลในห้องประชุมและห้องประชุม
***คิออสค์ที่มี FPD ดิจิตอลที่แสดงจอกราฟิกเคลื่อนไหวเต็มจากระบบทางไกล
***ป้ายแสดงข้อมูลของ PDP ในเว็บไซต์สาธารณะ
***ป้าย LED ในถนนและสนามฟุตบอล
ภาพแผนการใช้งาน:

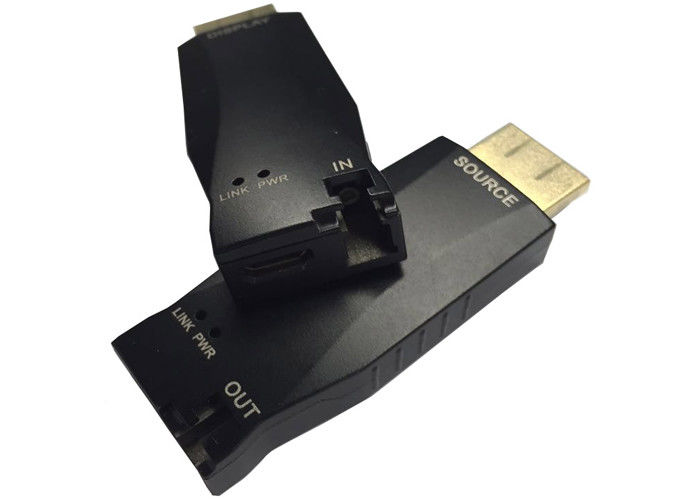

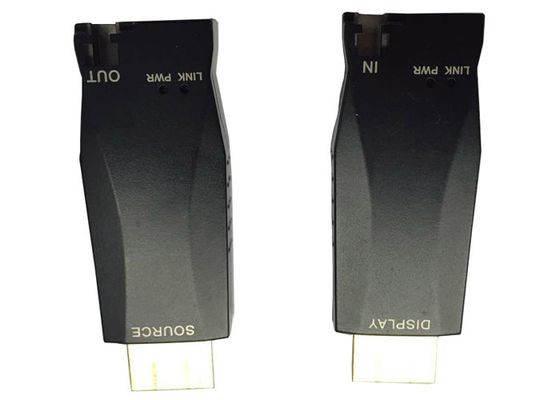

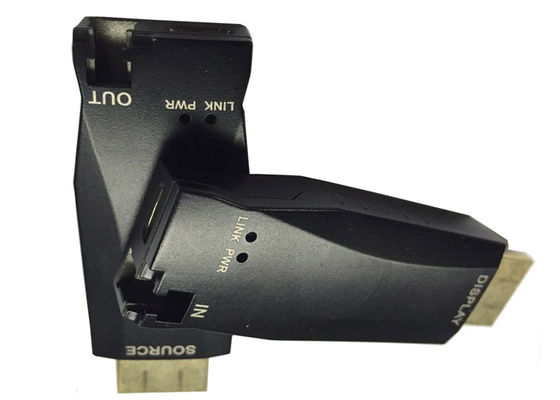

ภาพสินค้า:
คําอธิบาย:
WLHDMI-304S-TR โมดูลขยายแสงประกอบด้วยโมดูลตัวส่งและโมดูลตัวรับ ซึ่งแต่ละโมดูลมีตัวเชื่อม LC และพล็อก HDMIผู้ใช้สามารถตัดสินใจความยาวของขยายตามความชอบของพวกเขา โดยการเลือกความยาวของสายไฟเบอร์ออปติกกับ LC ferrules ในปลายมันให้สัญญาณกราฟิก TMDS สามารถขยายไปถึงขอบเขตของความกว้างแดนแบบของเส้นใยกระจกหลายรูปแบบ OM3 หรือเส้นใยแบบเดียวที่เลือก
การสื่อสารระหว่าง WLHDMI-304S-T และ WLHDMI-304S-R เป็นทางสองทาง ความเร็วของข้อมูลจาก ¥T ถึง ¥R คือ 10.2Gb/s กับ 1310nm และจาก ¥R ถึง ¥T คือ 250Mb/s กับ 1550nmสัญญาณทางออนไลน์ 1310nm และ 1550nm มี multiplexing ไปยังเส้นใยหนึ่งด้วยเครื่องกรอง WDM 1310/1550nm ภายในตัวขยาย HDMI.
WLHDMI-304S HDMI Extender สอดคล้องกับมาตรฐาน HDMI 1.4, มันสนับสนุนความละเอียดสูงถึง 3840 * 2016 / 30Hz (YUV 4:4:4) หรือ 3840*2016/60Hz (YUV 4:2:0). มันรองรับระยะทางสูงถึง 300m ผ่าน OM3 MMF และ SMF
เครื่องขยายประกอบด้วย 3 ส่วน ดังนี้
- เครื่องส่งหนึ่งเครื่อง; P / N: WLHDMI-304S-T
- เครื่องรับหนึ่งเครื่อง; P / N: WLHDMI-304S-R
- 2 แอดป์เตอร์ AC 110V-240V กับ DC 5V 1A
รายละเอียดเทคนิค
-รายละเอียด
-ข้อมูลทั่วไป
|
|
ปริมาตร |
รายละเอียด |
|
การแก้ไข |
4k*2k 30Hz |
3840x2160/30Hz (YUV 4:4:4) |
|
4k*2k 60Hz |
3840x2160/60Hz. ((YUV 4:2:0) |
|
|
ส่วนประกอบ |
ไดโอเดสเลเซอร์ในโมดูล Tx |
เลเซอร์ 1310nm FP และ 1550nm PIN PD |
|
โฟโตไดโอเดสใน Rx Module |
เลเซอร์ FP 1550nm และ PIN PD 1310nm |
|
|
เครื่องกรอง WDM |
เครื่องกรอง 1310nm/1550nm |
|
|
เครื่องไฟฟ้า |
สัญญาณเข้าและออก |
ระดับ TMDS (ปฏิบัติตาม DVI1.0) |
|
อัตราการโอนข้อมูล (ข้อมูลกราฟิก) |
สูงสุด 3.4Gbps |
|
|
ความถี่ของเวลาพิกเซลสูงสุด |
340Mb/s |
|
|
อัตราขั้นสูงสุดของบิตวีดีโอ |
10.3Gb/s |
|
|
รวม Jitter ในปลายของผลิต Rx |
สูงสุด 309 PS |
|
|
ช่องทางระหว่างกระดูก |
สูงสุด 6 น |
|
|
อุปกรณ์แสง |
งบประมาณพลังงานลิงค์ |
ขั้นต่ํา 8.5dB |
|
เครื่องจักรกล |
มิติของโมดูล (mm) |
59.5LX20.0WX10.5H |
|
เครื่องเชื่อม |
เครื่องเชื่อมแสง |
เครื่องเชื่อม LC 1X |
|
เครื่องเชื่อมไฟฟ้า |
พล็อก HDMI |
|
|
สายใยที่แนะนํา |
OM3 MM ไฟเบอร์หรือไฟเบอร์แบบเดียว |
|
|
ขยายระยะทาง |
300 เมตร |
|
อัตราการเรตติ้งสูงสุด
|
ปริมาตร |
สัญลักษณ์ |
ขั้นต่ํา |
ขนาดสูงสุด |
หน่วย |
|
โลเตชั่นไฟฟ้า |
VCC |
- 0.3 |
+ 60 |
V |
|
ความดันเข้าและออก |
Vin/out |
- 0.3 |
VCC |
V |
|
อุณหภูมิการทํางาน |
ด้านบน |
0 |
70 |
°C |
|
ความชื้นสัมพัทธ์ในการทํางาน |
RHop |
5 |
80* |
% RH |
|
อุณหภูมิในการเก็บ |
ทู |
- 40 |
+ 85 |
°C |
|
ความชื้นสัมพัทธ์ในการเก็บ |
RHto |
5 |
95* |
% RH |
สภาพการทํางาน
โมดูลตัวส่ง (E-to-O converter)er); P/N WLHDMI-302S-T
|
|
ปริมาตร |
สัญลักษณ์ |
ขั้นต่ํา |
แบบปกติ |
ขนาดสูงสุด |
หน่วย |
|
พลังงาน |
โลเตชั่นไฟฟ้า |
Vcc |
4.5 |
5.0 |
5.5 |
V |
|
กระแสไฟฟ้า |
ITcc |
- |
280 |
320 |
mA |
|
|
การ ขาด แรง |
PRX |
- |
1.4 |
1.76 |
W |
|
|
การปฏิเสธไฟฟ้า |
PSR |
|
50 |
|
mVp-p |
|
|
TMDS |
ความจุข้อมูล |
RLD |
|
50 |
|
Ω |
|
ความดันไฟฟ้านกราฟฟิก |
GVCC |
+ 31 |
+ 33 |
+ 35 |
V |
|
|
ความดันสวิงออกแบบเดียว |
การส่องภาพ |
0.4 |
- |
0.8 |
V |
|
|
ลิงค์ทางออนไลน์ |
10เครื่องส่ง.2Gb/s |
|||||
|
อุปกรณ์ออกแสง พลังงาน |
โพ |
- 6 คน0 |
|
0 |
dBm |
|
|
อัตราข้อมูล |
B |
|
10.3 |
|
Gb/s |
|
|
การรับความยาวคลื่น |
λ |
1260 |
1310 |
1360 |
nm |
|
|
รพ.ด่วน |
เออ |
3.5 |
|
7 |
dBm |
|
|
Δλ |
|
|
|
2 |
nm |
|
|
เครื่องรับ 250Mb/s |
||||||
|
การรับพลังแสง |
โพ |
- 25 |
|
0 |
dBm |
|
|
อัตราข้อมูล |
B |
|
250 |
|
Mb/s |
|
|
การรับความยาวคลื่น |
λ |
1490 |
1550 |
1610 |
nm |
|
|
สัญญาณตรวจจับดี |
SDg |
|
|
- 25 |
dBm |
|
|
การตรวจสอบสัญญาณล้มเหลว |
SDf |
- 27 |
|
|
dBm |
|
|
งบประมาณพลังงานลิงค์ |
Pbgt |
9.0 |
|
|
dB |
|
|
รวม Jitter |
TRจิตเตอร์ |
|
|
309 |
ps |
|
โมดูลรับ P/N: WLHDMI-302S-R:
|
|
ปริมาตร |
สัญลักษณ์ |
ขั้นต่ํา |
แบบปกติ |
ขนาดสูงสุด |
หน่วย |
|
พลังงาน |
โลเตชั่นไฟฟ้า |
Vcc |
4.5 |
5.0 |
5.5 |
V |
|
กระแสไฟฟ้า |
IRcc |
- |
280 |
320 |
mA |
|
|
การ ขาด แรง |
PRX |
- |
1.4 |
1.76 |
W |
|
|
การปฏิเสธไฟฟ้า |
PSR |
|
50 |
|
mVp-p |
|
|
TMDS |
อัตราการออกข้อมูล |
RLD |
|
50 |
|
Ω |
|
ความดันไฟฟ้านกราฟฟิก |
GVCC |
+ 31 |
+ 33 |
+ 35 |
V |
|
|
ความดันสวิงออกแบบเดียว |
การส่องภาพ |
0.4 |
- |
0.8 |
V |
|
|
ลิงค์ทางออนไลน์ |
10.2Gb/s รับสัญญาณ |
|||||
|
การรับพลังแสง |
โพ |
-14.5 |
|
0 |
dBm |
|
|
อัตราข้อมูล |
B |
|
10.3 |
|
Gb/s |
|
|
การรับความยาวคลื่น |
λ |
1260 |
1310 |
1360 |
nm |
|
|
สัญญาณตรวจจับดี |
SDg |
|
|
- 14 |
dBm |
|
|
การตรวจสอบสัญญาณล้มเหลว |
SDf |
- 15 |
|
|
dBm |
|
|
งบประมาณพลังงานลิงค์ |
Pbgt |
8.5 |
|
|
dB |
|
|
รวม Jitter |
TRจิตเตอร์ |
|
|
309 |
ps |
|
|
เครื่องส่ง 250Mb/s |
||||||
|
อุปกรณ์ออกแสง พลังงาน |
โพ |
- 90 |
|
-3 |
dBm |
|
|
อัตราข้อมูล |
B |
|
250 |
|
Mb/s |
|
|
การรับความยาวคลื่น |
λ |
1490 |
1550 |
1610 |
nm |
|
|
รพ.ด่วน |
เออ |
9 |
|
|
dBm |
|
|
Δλ |
|
|
|
4 |
nm |
|
ข้อแนะนําของสายไฟเบอร์ไฟเบอร์ออปติก
|
ปริมาตร |
เงื่อนไข |
รายละเอียด |
|
ประเภทเส้นใย |
|
OM3 MM Fiber หรือ SM Fiber |
|
การลดความอ่อนแอของสายไฟเบอร์ |
SM สายใย λ = 1310nm |
สูงสุด 0.5dB/km |
|
OM3 MM สายใย λ = 1310nm |
สูงสุด 3.5dB/km |
|
|
ระยะขยาย |
สายใย SM |
300 เมตร |
|
สายใย OM3 MM |
300 เมตร |
|
|
สับ |
|
สูงสุด 0.4 น |
|
การลดความอ่อนแอในการใส่ |
|
สูงสุด 0.5dB |
|
ความอ่อนแอทางแสงทั้งหมด |
ในความยาว 330 ฟุต (100 เมตร) |
สูงสุด 1.5dB |
หมายเหตุ*: บางคอปเลอร์พลาสติกสําหรับกริมสองเครื่องเชื่อม LC ไม่สามารถเข้ากันได้
การวาด
การติดตั้ง:
หมายเหตุ: กรุณาติดตั้ง HDMI extender optic ตามขั้นตอนต่อไปนี้ หากไม่ extender
ไม่ควรทํางาน
1. เชื่อม WLHDMI-304S-T กับแหล่งวีดีโอและเชื่อม WLHDMI-304S-R กับ
การแสดง
2เชื่อมต่อไฟเบอร์ระหว่าง WLHDMI-304S-T และ WLHDMI-304S-R
3. เชื่อมต่อไฟฟ้าภายนอกกับ WLHDMI-304S-T และ WLHDMI-304S-R
4.ใช้พลังงานกับระบบ
