รายละเอียดสินค้า:
|
| ตามมาตรฐาน HDMI: | HDMI 2.0 | การปฏิบัติตาม HDCP: | HDCP 2.2 / HDCP 1.4 |
|---|---|---|---|
| แบนด์วิดธ์วิดีโอ: | 18Gbps | ความละเอียดวิดีโอ: | สูงสุด 4K60Hz 4:4:4 |
| พื้นที่สี: | RGB / YCbCr 4:4:4, YCbCr 4:2:2/4:2:0, YUV 4:4:4 | การป้องกันไฟฟ้าสถิต: | แบบจำลองร่างกายมนุษย์ — ±8kV (Air-gap discharge) &±4kV (Contact discharge) |
| ที่อยู่อาศัย: | ตู้โลหะ | สี: | สีดำ |
| ขนาด: | ตัวส่ง / ตัวรับ: 61 มม. [W] x 88mm [D] x 18mm [H] | น้ำหนัก: | เครื่องส่ง: 160g, เครื่องรับ: 155g |
| พาวเวอร์ซัพพลาย: | อินพุต: AC 100 - 240V 50/60Hz เอาต์พุต: DC 12V/1A | การใช้พลังงาน: | 3.84 วัตต์ |
| เน้น: | ตัวขยายวิดีโอ HD 18Gbps,ตัวขยายวิดีโอ HDMI2.0 HD,HDMI 18Gbps ผ่าน CAT Extender |
||

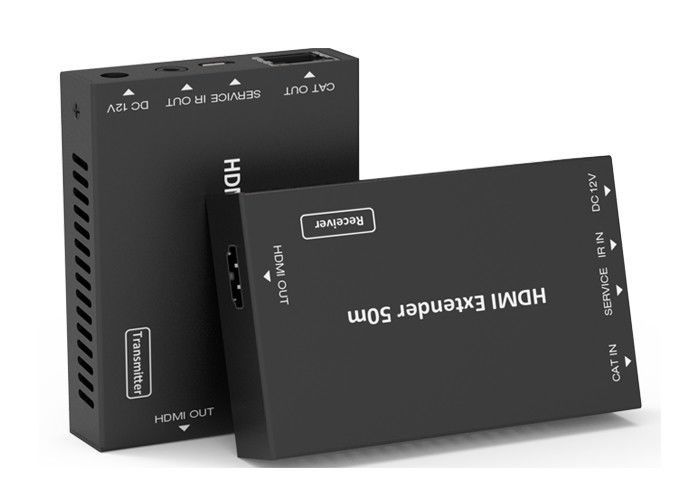

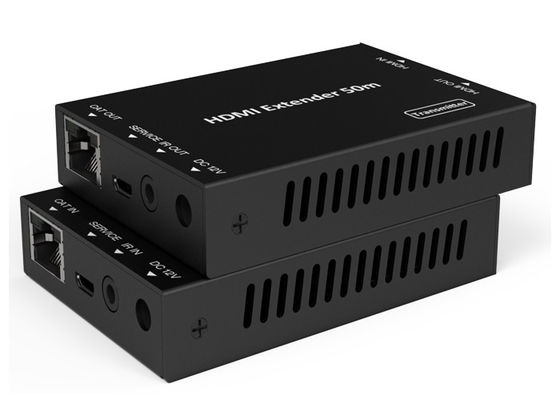

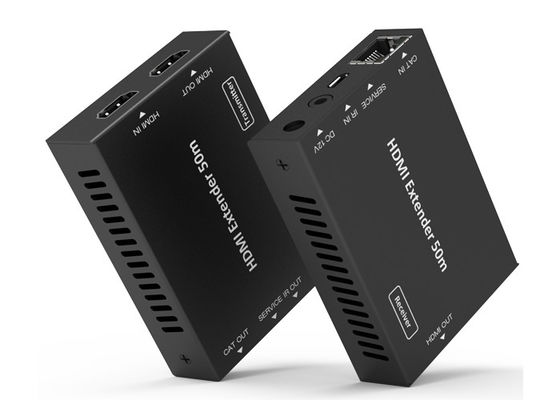

18Gbps HD Video Extender 50 เมตร HDMI Over CAT Metal Enclosure
18Gbps HDMI ผ่าน CAT Extender 50 เมตร
1. บทนำ
HDMI 18Gbps Extender สามารถขยายสัญญาณวิดีโอ / เสียงความละเอียดสูง และ IR ทางเดียวและระยะทางสูงสุด 164 ฟุต / 50 เมตรระหว่างทรานส์ตัวปรับและตัวรับบนสายเคเบิล Cat5e/6 เส้นเดียวรองรับความละเอียดสูงสุด 4K2K@60Hz 4:4:4, 18Gbps และ HDCP 2.2นอกจากนี้ ตัวขยายจะเท่ากันpped ด้วยการส่งผ่าน IR ทางเดียวซึ่งช่วยให้สามารถควบคุมแหล่งที่มาและหนึ่ง เอาต์พุตลูป HDMI
ตัวขยายประกอบด้วยสองหน่วย: หน่วยส่งสัญญาณและหน่วยรับทรานส์mitter unit มีหน้าที่จับสัญญาณอินพุต HDMI และดำเนินการสัญญาณ ผ่านสายเคเบิล Cat6 ราคาประหยัดเพียงเส้นเดียว และส่งสัญญาณควบคุม IRผู้รับ หน่วยมีหน้าที่รับสัญญาณ HDMI และส่งสัญญาณ IR ควบคุม สัญญาณ.
ตัวขยายเสนอทางออกที่สะดวกที่สุดสำหรับการขยายสัญญาณ HDMI ผ่าน a Cat5e/6 ตัวเดียวที่มีความสามารถทางไกลและเป็นโซลูชั่นที่สมบูรณ์แบบสำหรับ แอปพลิเคชันใด ๆ
2. คุณสมบัติ
☆ รองรับ HDMI 2.0, HDCP 2.2 / HDCP 1.4 และ DVI 1.0
☆รองรับแบนด์วิดธ์ 18Gbps
☆รองรับความละเอียดวิดีโออินพุตและเอาต์พุตสูงสุด 4k2k@60Hz 4:4:4 ขยาย
ระยะทางสูงสุด 164ft / 50 เมตร
☆รองรับเอาต์พุตลูป HDMI หนึ่งตัว
☆รองรับ IR pass-through ทางเดียว
☆ รองรับฟังก์ชั่น HDR
☆ รองรับฟังก์ชั่น PoC (Power over Cable) หมายความว่าตัวส่งสัญญาณตัวใดตัวหนึ่ง
หรือเครื่องรับจ่ายไฟด้วยอะแดปเตอร์ไฟ 12V/1A ตัวอื่นไม่ได้
ต้องการแหล่งจ่ายไฟ)
☆รองรับฟังก์ชั่นคัดลอก EDID อัตโนมัติ
☆ การออกแบบที่กะทัดรัดเพื่อการติดตั้งที่ง่ายและยืดหยุ่น
3. สิ่งของในบรรจุภัณฑ์
① 1× ตัวขยายสัญญาณ HDMI 18Gbps (ตัวส่งสัญญาณ)
② ตัวขยายสัญญาณ HDMI 18Gbps 1 × (ตัวรับ)
③ 1× สาย IR Blaster (1.5 เมตร)
④ สายรับสัญญาณ IR 1× 20~60KHz (1.5 เมตร)
⑤ 1× 12V/1A ล็อคอะแดปเตอร์ไฟฟ้า
⑥ 4× หูยึด
⑦ 1× คู่มือผู้ใช้
4. ข้อมูลจำเพาะ
| เทคนิค | ||
| ตามมาตรฐาน HDMI | HDMI 2.0 | |
| การปฏิบัติตาม HDCP | HDCP 2.2 / HDCP 1.4 | |
| แบนด์วิดท์วิดีโอ | 18Gbps | |
| ความละเอียดวิดีโอ | สูงสุด 4K60Hz 4:4:4 | |
| พื้นที่สี | RGB / YCbCr 4:4:4, YCbCr 4:2:2/4:2:0, YUV 4:4:4 | |
| ความลึกของสี |
8/10/12 บิต (1080P60Hz, 4K30Hz, 4K60Hz YCbCr 4:2:2/4:2:0) 8 บิต (4K60Hz 4:4:4) |
|
| รูปแบบเสียง HDMI |
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus(DD+), DTS-ES, DTS HD มาสเตอร์, DTS HD-HRA, DTS-X |
|
| การป้องกัน ESD | แบบจำลองร่างกายมนุษย์ — ±8kV (Air-gap discharge) &±4kV (Contact discharge) | |
| การเชื่อมต่อ | ||
| เครื่องส่ง |
อินพุต: 1x HDMI Type A [ตัวเมีย 19 พิน] 1x SERVICE [ไมโคร USB, อัพเดตพอร์ต] เอาต์พุต: 1x HDMI Type A [ตัวเมีย 19 พิน] 1x IR OUT [แจ็คมินิสเตอริโอ 3.5 มม.] 1x CAT OUT [RJ45, ตัวเมีย 8 ขา] |
|
| ผู้รับ |
อินพุต: 1x IR IN [แจ็คมินิสเตอริโอ 3.5 มม.] 1x CAT IN [RJ45, ตัวเมีย 8 พิน] 1x SERVICE [ไมโคร USB, อัพเดตพอร์ต] เอาต์พุต: 1x HDMI Type A [ตัวเมีย 19 พิน] |
|
| เครื่องกล | ||
| ที่อยู่อาศัย | ตู้โลหะ | |
| สี | สีดำ | |
| ขนาด |
เครื่องส่ง / เครื่องรับ: 61 มม. [กว้าง] x 88 มม. [ลึก] x 18 มม. [สูง] |
|
| น้ำหนัก | เครื่องส่ง: 160g, เครื่องรับ: 155g | |
| พาวเวอร์ซัพพลาย |
อินพุต: AC 100 - 240V 50/60Hz เอาต์พุต: DC 12V/1A |
|
| การใช้พลังงาน | 3.84 วัตต์ | |
| อุณหภูมิในการทำงาน | 32 - 104°F / 0 - 40°C | |
| อุณหภูมิในการจัดเก็บ | -4 - 140°F / -20 - 60°C | |
| ความชื้นสัมพัทธ์ | 20 - 90% RH (ไม่มีการควบแน่น) | |
| ความละเอียด/ระยะทาง | 4K60 - ฟุต / เมตร | 4K30 / 1080P - ฟุต / เมตร |
| CAT5e | 164ft / 50M | 164ft / 50M |
| CAT6/6a/7 | 197ft / 60M | 230ft / 70M |
| HDMI เข้า/ออก | 10ft / 3M | 30ft / 10M |
| ขอแนะนำให้ใช้สาย “Premium High Speed HDMI” | ||
5. การควบคุมการทำงานและฟังก์ชัน
5.1 แผงส่งสัญญาณ
| ตัวเลข | ชื่อ | คำอธิบายฟังก์ชัน |
| 1 | HDMI OUT | พอร์ตเอาต์พุตลูป HDMI เชื่อมต่อกับอุปกรณ์แสดงผล HDMI เช่น TV หรือ Projector ด้วยสาย HDMI |
| 2 | HDMI IN | พอร์ตอินพุต HDMI เชื่อมต่อกับอุปกรณ์แหล่งสัญญาณ HDMI เช่น เครื่องเล่น DVD หรือ PS4 ด้วยสาย HDMI |
| 3 | แมวออก | เชื่อมต่อกับพอร์ต CAT IN ที่ปลายรับด้วยสาย CAT6 |
| 4 |
ไฟแสดงสถานะ โคมไฟ (สีเขียว) |
หลอดไฟจะสว่างขึ้นเมื่อเปิดเครื่องส่ง |
| 5 |
สัญญาณข้อมูล ไฟแสดงสถานะ (ส้ม) |
หลอดไฟจะสว่างขึ้นเมื่อเครื่องส่งและเครื่องรับมีการส่งสัญญาณ |
| 6 | พอร์ตบริการ | สำหรับการใช้งานที่อัพเดตเฟิร์มแวร์ |
| 7 | IR ออก | เชื่อมต่อกับสาย IR Blaster แบบไวด์แบนด์สัญญาณ IR มาจากพอร์ต IR IN ของเครื่องรับ |
| 8 | DC 12V |
เสียบแหล่งจ่ายไฟ DC 12V/1A เข้ากับตัวเครื่องและต่ออะแดปเตอร์เข้ากับเต้ารับไฟฟ้ากระแสสลับ (บันทึก:ตัวขยายรองรับฟังก์ชัน PoC หมายความว่าทั้งตัวส่งหรือตัวรับนั้นจ่ายไฟด้วยอะแดปเตอร์ไฟ 12V/1A ส่วนอีกตัวไม่จำเป็นต้องใช้แหล่งจ่ายไฟ) |
5.2 แผงรับสัญญาณ
| ตัวเลข | ชื่อ | คำอธิบายฟังก์ชัน |
| 1 | HDMI OUT | พอร์ตเอาต์พุต HDMI เชื่อมต่อกับอุปกรณ์แสดงผล HDMI เช่น TV หรือ Projector ด้วยสาย HDMI |
| 2 | CAT IN | เชื่อมต่อกับพอร์ต CAT OUT ที่ปลายเครื่องส่งสัญญาณด้วยสาย CAT6 |
| 3 |
ไฟแสดงสถานะ โคมไฟ (สีเขียว) |
ไฟจะสว่างเมื่อเปิดเครื่องรับ |
| 4 |
สัญญาณข้อมูล ไฟแสดงสถานะ (ส้ม) |
หลอดไฟจะสว่างขึ้นเมื่อเครื่องส่งและเครื่องรับมีการส่งสัญญาณ |
| 5 | พอร์ตบริการ | สำหรับการใช้งานที่อัพเดตเฟิร์มแวร์ |
| 6 | IR IN | เชื่อมต่อกับสายรับสัญญาณ IR แบบไวด์แบนด์สัญญาณ IR จะส่งไปยังพอร์ต IR OUT ของเครื่องส่งสัญญาณ |
| 7 | DC 12V |
เสียบแหล่งจ่ายไฟ DC 12V/1A เข้ากับตัวเครื่องและต่ออะแดปเตอร์เข้ากับเต้ารับไฟฟ้ากระแสสลับ (หมายเหตุ: ตัวขยายสัญญาณรองรับฟังก์ชัน PoC หมายความว่าทั้งตัวส่งหรือตัวรับใช้พลังงานจากอะแดปเตอร์ไฟ 12V/1A อีกตัวไม่จำเป็นต้องใช้แหล่งจ่ายไฟ) |
5.3 คำจำกัดความของ IR Pin
คำจำกัดความของ IR Receiver และ Blaster pin ดังนี้:
ต่อไปนี้เป็นแผนภาพระบบ IR เกี่ยวกับวิธีการใช้สาย IR
6. ตัวอย่างการสมัคร
