รายละเอียดสินค้า:
|
| ตามมาตรฐาน HDMI: | HDMI 1.4 | การปฏิบัติตาม HDCP: | HDCP 1.4 |
|---|---|---|---|
| แบนด์วิดท์วิดีโอ: | 4.95Gbps | ความละเอียดวิดีโอ: | สูงสุด 1920×1080P@60Hz |
| ความลึกของสี: | 8 บิต | พื้นที่สี: | RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
| รูปแบบเสียงอะนาล็อก: | LPCM2.0 44.1KHz 48KHz | การป้องกัน ESD: | โมเดลร่างกายมนุษย์： ±8kV (Air-gap discharge) , ±4kV (Contact discharge) |
| อินพุตพอร์ต: | 4x HDMI Type A [ตัวเมีย 19 พิน] 1x SEVICER [Micro USB, พอร์ตอัพเดท] | พอร์ตเอาท์พุต: | 1x HDMI Type A [ตัวเมีย 19 พิน] 1x VGA [VGA-D] 1x เสียง [แจ็คมินิสเตอริโอ 3.5 มม.] |
| ที่อยู่อาศัย: | ตู้โลหะ | สี: | สีดำ |
| ขนาด: | 185 มม. (W) × 111.8 มม. (D) × 21 มม. (H) | น้ำหนัก: | 500g |
| พาวเวอร์ซัพพลาย: | อินพุต: AC100~240V 50/60Hz, เอาต์พุต: DC12V/1A (มาตรฐาน US/EU, CE/FCC/UL ได้รับการรับรอง) | การใช้พลังงาน: | 5.28W (สูงสุด) |
| อุณหภูมิในการทำงาน: | 0°C ~ 40°C / 32°F ~ 104°F | อุณหภูมิในการจัดเก็บ: | -20 °C ~ 60°C / -4°F ~ 140°F |
| ความชื้นสัมพัทธ์: | 20~90% RH (ไม่กลั่นตัว) | ||
| เน้น: | 4x1 Multiviewer,Quad 4x1 Multiviewer,Multiviewer HDMI 4x1 |
||
HDMI Quad 4x1 Multiviewer สูงสุด 1920×1080P 60Hz ความละเอียดวิดีโอ
HDMI 4×1 Quad Multi-Viewer
1. บทนำ
มัลติวิวเวอร์ 4×1 quad ประสิทธิภาพสูงรองรับการแสดงเนื้อหาอินพุตความละเอียดสูง HDMI สี่เส้นทางบนหน้าจอ HDMI หนึ่งจอและหน้าจอ VGA หนึ่งจอพร้อมกันรองรับเอาต์พุตเสียงอะนาล็อกที่สามารถเลือกแหล่งสัญญาณเข้าที่แตกต่างกันรองรับโหมดการแสดงผลหลายมุมมองห้าโหมดความละเอียดเอาต์พุตสามารถปรับและรองรับสูงสุด 1920×1080@60Hz.สามารถควบคุมผลิตภัณฑ์ผ่านปุ่มที่แผงด้านหน้าและรีโมทคอนโทรล
2. คุณสมบัติ
☆ รองรับ HDMI 1.4, HDCP 1.4
☆ ความละเอียดอินพุตสามารถจดจำได้โดยอัตโนมัติ
(480i~1080P60,800x600~1920x1080)
☆ สามารถเลือกความละเอียดเอาต์พุตได้ด้วยปุ่มบนแผงควบคุมและรีโมทคอนโทรล สูงสุด 1080P@60Hz (1920x1080P@60Hz, 1280x720P@60Hz)
☆เสียงรองรับ LPCM 2CH
☆รองรับโหมดหลายมุมมอง 1/2/4 windows
☆ การควบคุมทำได้โดยใช้ปุ่มบนแผงควบคุมและรีโมทคอนโทรล
3. สิ่งของในบรรจุภัณฑ์
① 1× HDMI 4×1 Quad Multi-Viewer
② 1 × 12V/1A อะแดปเตอร์ไฟ DC
③ 1× รีโมทคอนโทรล
④ 2× หูยึด
⑤ 1× คู่มือผู้ใช้

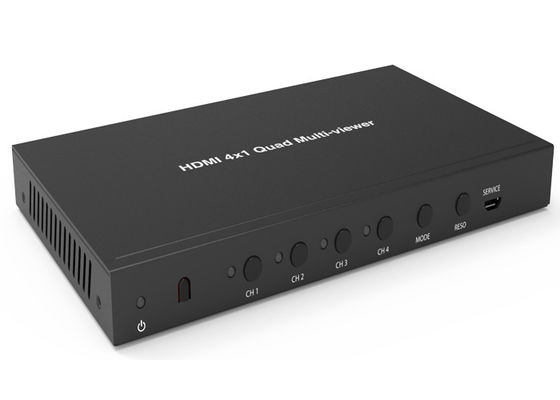

ด้านล่างเป็นรูปภาพสำหรับ HDMI 4×1 Quad Multi-Viewer
4. ข้อมูลจำเพาะ
|
เทคนิค |
|
|
ตามมาตรฐาน HDMI |
HDMI 1.4 |
|
การปฏิบัติตาม HDCP |
HDCP 1.4 |
|
แบนด์วิดท์วิดีโอ |
4.95Gbps |
|
ความละเอียดวิดีโอ |
สูงสุด 1920×1080P@60Hz |
|
ความลึกของสี |
8 บิต |
|
พื้นที่สี |
RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
|
รูปแบบเสียงอะนาล็อก |
LPCM2.0 44.1KHz 48KHz |
|
การป้องกัน ESD |
โมเดลร่างกายมนุษย์: ±8kV (Air-gap discharge) , ±4kV (Contact discharge) |
|
การเชื่อมต่อ |
|
|
อินพุตพอร์ต |
4x HDMI Type A [ตัวเมีย 19 พิน] 1x SEVISER [ไมโคร USB, อัปเดตพอร์ต] |
|
พอร์ตเอาท์พุต |
1x HDMI Type A [ตัวเมีย 19 พิน] 1x VGA [VGA-D] 1x เสียง [แจ็คมินิสเตอริโอ 3.5 มม.] |
|
เครื่องกล |
|
|
ที่อยู่อาศัย |
ตู้โลหะ |
|
สี |
สีดำ |
|
ขนาด |
185 มม. (W) × 111.8 มม. (D) × 21 มม. (H) |
|
น้ำหนัก |
500g |
|
พาวเวอร์ซัพพลาย |
อินพุต: AC100~240V 50/60Hz, เอาต์พุต: DC12V/1A (มาตรฐานสหรัฐอเมริกา/สหภาพยุโรป ได้รับการรับรอง CE/FCC/UL) |
|
การใช้พลังงาน |
5.28W (สูงสุด) |
|
ปฏิบัติการ อุณหภูมิ |
0°C ~ 40°C / 32°F ~ 104°F |
|
อุณหภูมิในการจัดเก็บ |
-20 °C ~ 60°C / -4°F ~ 140°F |
|
ความชื้นสัมพัทธ์ |
20~90% RH (ไม่กลั่นตัว) |
5.การควบคุมการทำงานและฟังก์ชัน

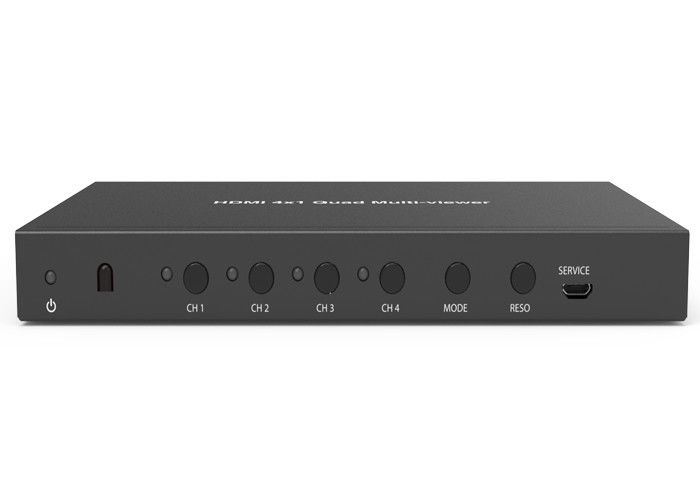

5.1 แผงด้านหน้า
|
ตัวเลข |
ชื่อ |
คำอธิบายฟังก์ชัน |
|
1 |
ไฟ LED |
ไฟ LED จะสว่างเป็นสีเขียวเมื่อเครื่องอยู่ ทำงานเป็นสีแดงเมื่อเครื่องอยู่ในโหมดสแตนด์บาย |
|
2 |
IR |
หน้าต่างรับสัญญาณ IRรับสัญญาณรีโมทคอนโทรลของอุปกรณ์นี้เท่านั้น |
|
3 |
ปุ่ม CH1/CH2/CH3/CH4 |
เลือกปุ่มช่องสัญญาณเข้า (โปรดดูคำอธิบายรายละเอียด “6. โหมดการแสดงผล”) |
|
4 |
ปุ่ม MODE |
กดปุ่มนี้เพื่อแสดงผลโหมดการเลือกแบบวนซ้ำ (โปรดดูคำอธิบายรายละเอียด “6. โหมดการแสดงผล”)กดปุ่มนี้นานถึง 5 วินาที หน้าจอเอาต์พุตจะเต็มหน้าจอและแสดงสัดส่วนที่เท่ากัน |
|
5 |
ความละเอียด |
การปั่นจักรยานเลือกความละเอียดเอาต์พุตที่แตกต่างกันกดปุ่มนี้ไม่เกิน 5 วินาทีเพื่อเปิดหรือปิดกรอบแสดงหน้าต่าง |
|
6 |
พอร์ตบริการ |
ใช้การอัปเดตไฟร์วอลล์(ใช้ในการผลิตเท่านั้น) |
5.2 แผงด้านหลัง
|
ตัวเลข |
ชื่อ |
คำอธิบายฟังก์ชัน |
|
1 |
อินพุต HDMI |
เชื่อมต่อกับอุปกรณ์แหล่งสัญญาณ HDMI เช่น DVD เครื่องเล่นหรือ PS4 |
|
2 |
เอาต์พุต HDMI |
เชื่อมต่อกับอุปกรณ์แสดงผล HDMI เช่น TV หรือ โปรเจ็กเตอร์ |
|
3 |
เอาต์พุต VGA |
พอร์ตเอาต์พุต VGA สัญญาณเอาต์พุตพอร์ตนี้เหมือนกับพอร์ตเอาต์พุต HDMI |
|
4 |
เอาต์พุตเสียง |

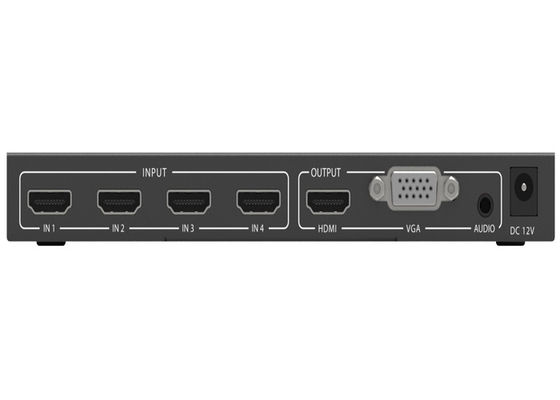

พอร์ตเอาต์พุตเสียงอะนาล็อก(หมายเหตุ: หากเอาต์พุต HDMI เป็น MODE 1 เอาต์พุตเสียงจะติดตามเนื้อหาวิดีโอ หากเอาต์พุต HDMI เป็น MODE 2/3/4/5 ให้กด CH1/CH2/CH3/CH4 สูงสุด 5 วินาที เพื่อเลือกเอาต์พุตเสียงหรือใช้ รีโมทคอนโทรลไปยังเอาต์พุตเสียงการเลือกแบบวนรอบ สถานะเริ่มต้นคือ หน้าจอ CH1 เอาต์พุตเสียง) |
|
5 |
DC 12V |
เสียบแหล่งจ่ายไฟ DC 12V/1A เข้ากับตัวเครื่องและต่ออะแดปเตอร์เข้ากับเต้ารับ AC |
6. โหมดการแสดงผล
Quad multi-viewer มี 5 โหมดการแสดงผลโปรดดูคำอธิบายรายละเอียดด้านล่าง
โหมด 1:Quad multi-viewer จะแสดงอินพุต HDMI สี่ช่องแยกกันกดปุ่ม CH1/CH2/CH3/CH4 บนแผงหรือใช้รีโมทคอนโทรล IR ปุ่ม Source 1/2/3/4 เพื่อเลือกแหล่งสัญญาณเข้า ไฟบนแผงควบคุมที่สอดคล้องกันจะสว่างขึ้น
โหมด 2: Quad Multi-Viewer แบ่งอินพุต HD สี่รายการด้วยขนาดเดียวกันและแสดงผลบนหน้าจอไฟสี่ดวงบนแผงติดสว่างในหน้าต่าง CH1 คุณสามารถกดปุ่ม CH1 บนแผงควบคุมหรือใช้รีโมทคอนโทรล IR ปุ่ม Source 1 เพื่อเลือกแหล่งสัญญาณเข้าสี่แหล่งแบบวนซ้ำในหน้าต่าง CH2 คุณสามารถกดปุ่ม CH2 บนแผงควบคุมหรือใช้รีโมท IR ควบคุมปุ่ม Source 2 เพื่อเลือกวงจรอินพุตสี่แหล่งสัญญาณเข้า...เป็นต้น
ส่วนที่เหลือสามารถทำได้ในลักษณะเดียวกัน
โหมด 3:Quad Multi-Viewer แบ่งอินพุต HD สี่รายการและแสดงผลบนหน้าจอไฟสี่ดวงบนแผงติดสว่างวิธีการใช้งานเหมือนกับ MODE 2
โหมด 4: Quad Multi-Viewer แบ่งอินพุต HD สองช่องที่มีขนาดเท่ากันและแสดงผลบนหน้าจอไฟ CH1/CH2 บนแผงติดสว่างในหน้าต่าง CH1 คุณสามารถกดปุ่ม CH1 บนแผงควบคุมหรือใช้รีโมทคอนโทรล IR ปุ่ม Source 1 เพื่อเลือกแหล่งสัญญาณเข้าสี่แหล่งแบบวนซ้ำในหน้าต่าง CH2 คุณสามารถกดปุ่ม CH2 บนแผงควบคุมหรือใช้รีโมทคอนโทรล IR ปุ่ม Source 2 เพื่อเลือกแหล่งสัญญาณเข้าสี่แหล่งแบบวนซ้ำ
โหมด 5:Quad Multi-Viewer แบ่งอินพุต HD สี่รายการและแสดงผลบนหน้าจอไฟสี่ดวงบนแผงติดสว่างวิธีการใช้งานเหมือนกับ MODE 2
7. รีโมท
: กดปุ่มนี้เพื่อตั้งค่าโหมดสแตนด์บาย กดปุ่มนี้อีกครั้งเพื่อเปิดเครื่อง
: กดปุ่มนี้เพื่อเปิดหรือปิดกรอบหน้าต่างแสดงผล
RES : กดปุ่มนี้เพื่อความละเอียดเอาต์พุตการเลือกแบบวนซ้ำ
โหมด:
: กดปุ่มเหล่านี้เพื่อ
การเลือกโหมดการแสดงผลเอาต์พุต
